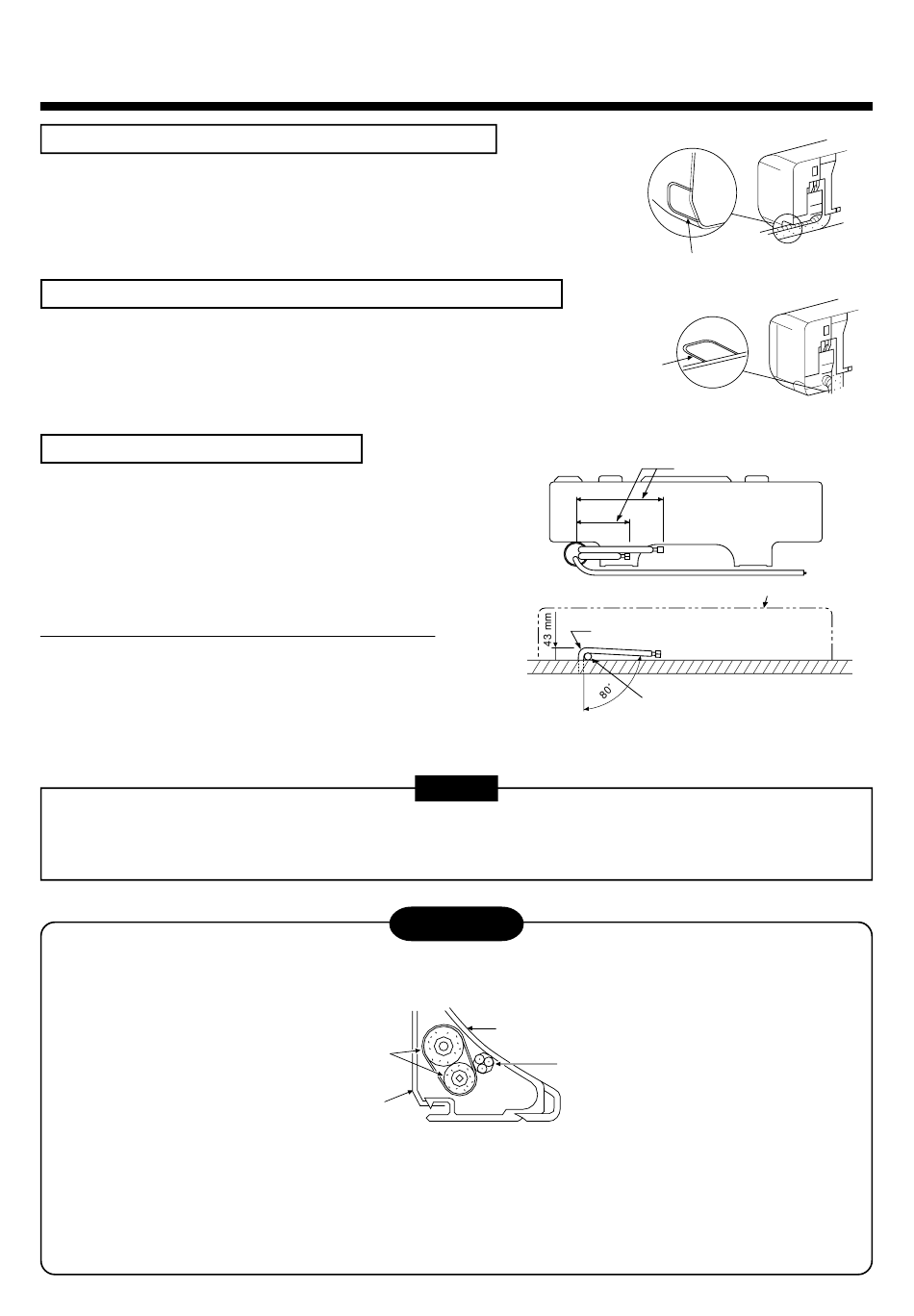

No caso de tubagem do lado direito ou esquerdo
• Depois de marcar as ranhuras no painel frontal com uma faca ou
dispositivo adequado, abra-as com um alicate ou instrumento equivalente.
No caso de tubagem inferior direita ou inferior esquerda
• Depois de marcar as ranhuras no painel frontal com uma faca ou
dispositivo adequado, abra-as com um alicate ou instrumento equivalente.
Ligação esquerda com a tubagem
Dobre o tubo de ligação para que fique assente até
43 mm acima da superfície da parede. Se o tubo de
ligação ficar assente 43 mm acima da superfície da
parede, é provável que a unidade interior fique instável
quando for aplicada à parede. Ao dobrar o tubo de
ligação, certifique-se de que utiliza um dispositivo
adequado para não esmagar o tubo.
Dobre o tubo de ligação com um raio de 30 mm.
Para ligar o tubo depois da instalação da unidade (figura)
Se o tubo for incorrectamente dobrado, a unidade interior pode ficar instável na parede.
Depois de passar o tubo de ligação pelo respectivo orifício, ligue o tubo aos tubos auxiliares e envolva a fita de
revestimento à sua volta.
• Ligue muito bem os tubos auxiliares (dois) e cabo de ligação com fita de revestimento. No caso de saída do tubo
do lado esquerdo e saída esquerda traseira, ligue os tubos auxiliares (dois) somente com fita de revestimento.
• Com cuidado, disponha os tubos de modo a que nenhum tubo saia da chapa traseira da unidade interior.
• Com cuidado, ligue os tubos auxiliares e tubos de ligação uns aos outros e corte o enrolamento da fita de
isolamento no tubo de ligação para evitar um enrolamento duplo na junta e, depois, vede a junta com fita de vinil, etc.
• Uma vez que a condensação provoca anomalias ao aparelho, isole ambos os tubos de ligação.
(Como material de isolamento, use espuma de polietileno).
• Ao dobrar um tubo, faça-o com cuidado para não o esmagar.
CUIDADO
Tubos auxiliares
Chapa de instalação
270mm
170mm
R 30 mm (Utilize núcleo de polietileno
ou semelhante para dobrar o tubo)
NOTA
Unidade interior
Cabo de ligação
128
Ranhura
Ranhura
(Para a frente do alargamento)
Lado do líquido
Lado do gás
Forma de saída da unidade interior
Utilize a pega da chave de fendas, etc.
