8

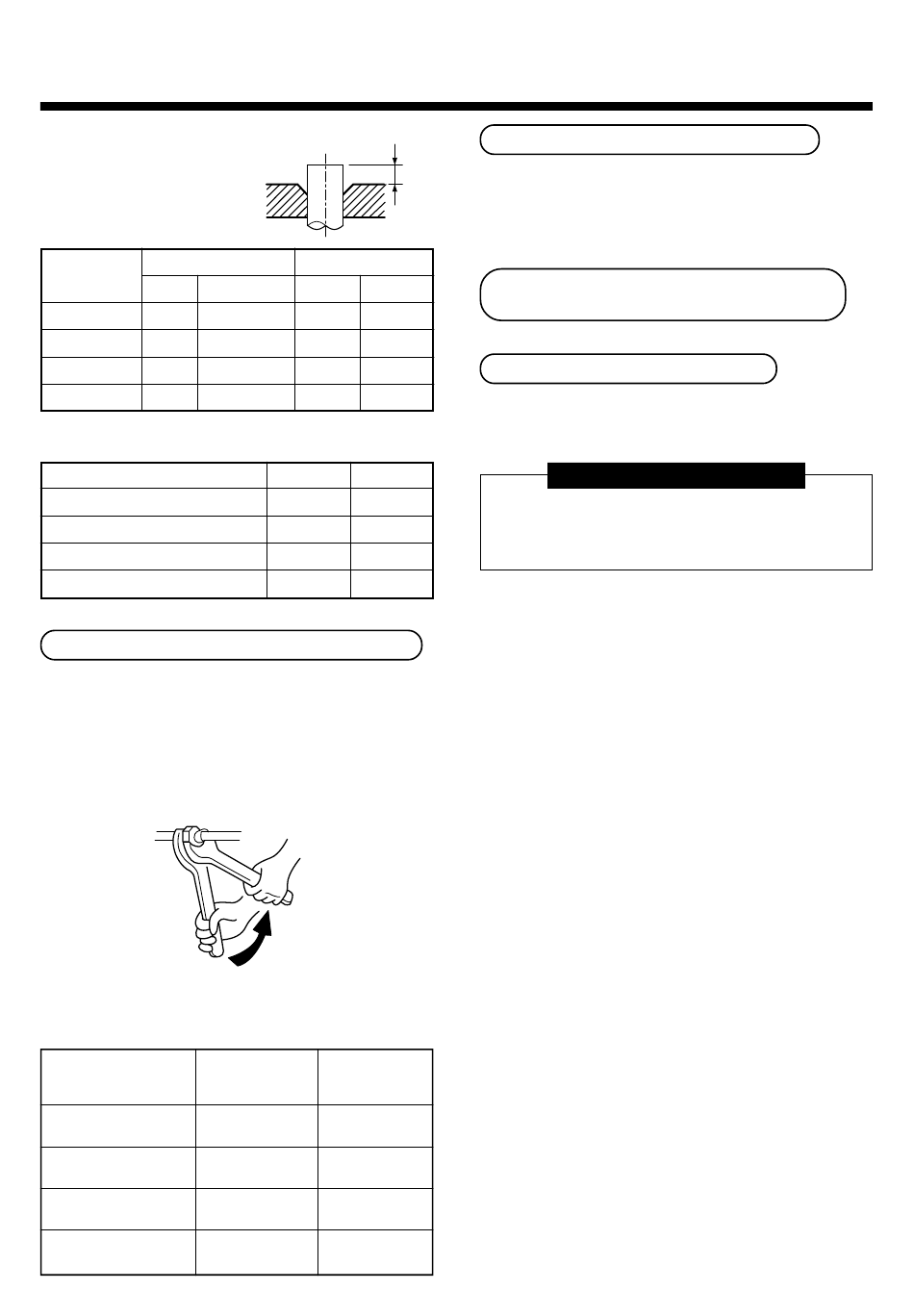

TUYAUX DE RÉFRIGÉRANT
• Marge de projection de l'évasement : B
(Unité : mm)
Rigide (de type à clabot)
Outil pour le R410A
Diam. extérieur
du tuyau en cuivre
R410A
6.4 0 à 0.5 (Comme à gauche)
9.5 0 à 0.5 (Comme à gauche)
12.7 0 à 0.5 (Comme à gauche)
15.9 0 à 0.5 (Comme à gauche)
Impérial (de type à papillon)
Diam. extérieur du tuyau en cuivre
6.4
9.5
12.7
15.9
Raccordement du tuyau de réfrigérant
Raccordez tous les tuyaux de réfrigérant avec des
évasements.
• La pression atmosphérique et la pression du gaz
scellé sont égales le "pushu... " que vous entendez
lorsque vous retirez l'écrou évasé est normal.
• Assurez-vous d'utiliser une double clé pour
raccorder les tuyaux sur l'unité intérieure.
Exécution avec double clé
• Pour le couple de serrage, reportez-vous au tableau
ci-dessous.
Diamètre extérieur du
Couple de serrage
tuyau de raccordement
(mm)
Ø6.4
(1.4 à 1.8 kgf•m)
Ø9.5
(3.3 à 4.2 kgf•m)
Ø12.7
(5.0 à6.2 kgf•m)
Ø15.9
(6.8 à 8.2 kgf•m)
B
Outil traditionnel
R22 R410A R22
1.0 à 1.5 0.5 à 1.0
1.0 à 1.5 0.5 à 1.0
1.0 à 1.5 0.5 à 1.0
1.0 à 1.5 0.5 à 1.0
R410A R22
1.5 à 2.0 1.0 à 1.5
1.5 à 2.0 1.0 à 1.5
2.0 à 2.5 1.5 à 2.0
2.0 à 2.5 1.5 à 2.0
Couple de
resserrage
(N•m)
(N•m)
14 à 18 18
(1.8 kgf•m)
33 à 42 42
(4.2 kgf•m)
50 à 62 50
(5.0 kgf•m)
68 à 82 68
(6.8 kgf•m)
Test d'étanchéité/Purge d'air, etc.
Pour effectuer le test d'étanchéité, la purge d'air, la
mise à niveau du réfrigérant, le contrôle des fuites de
gaz, suives les instructions du Manuel de montage
fourni avec l'unité extérieure.
Ouvrez complètement les vannes de
l'unité extérieure
Vérification des fuites de gaz
A l'aide d'un détecteur de fuites ou d'eau savonneuse,
vérifiez si le gaz fuit ou non au niveau de la section de
raccordement des tuyaux ou du bouchon de la vanne.
CONDITIONS REQUISES
Utilisez un détecteur de fuites fabriqué
exclusivement pour les réfrigérants HFC (R410A,
R134A, etc.).
35
