TRAVAUX D'ÉLECTRICITÉ
Raccordement des télécommandes
• Dénudez d'environ 14 mm les câbles à raccorder.
• Entortillez le câble de la télécommande à raccorder avec le câble de la télécommande (ou du détecteur) et
raccordez-les par pression avec un raccord de câbles. (Les raccords des câbles (Blanc : 2 pièces) sont fournis
avec les accessoires de la télécommande principale (vendue séparément) ou du kit de télécommande sans fil
(vendu séparément)
• Le câble de la télécommande n'ayant pas de polarité, les connexions des borniers A et B de l'unité intérieure
peuvent être inversées.

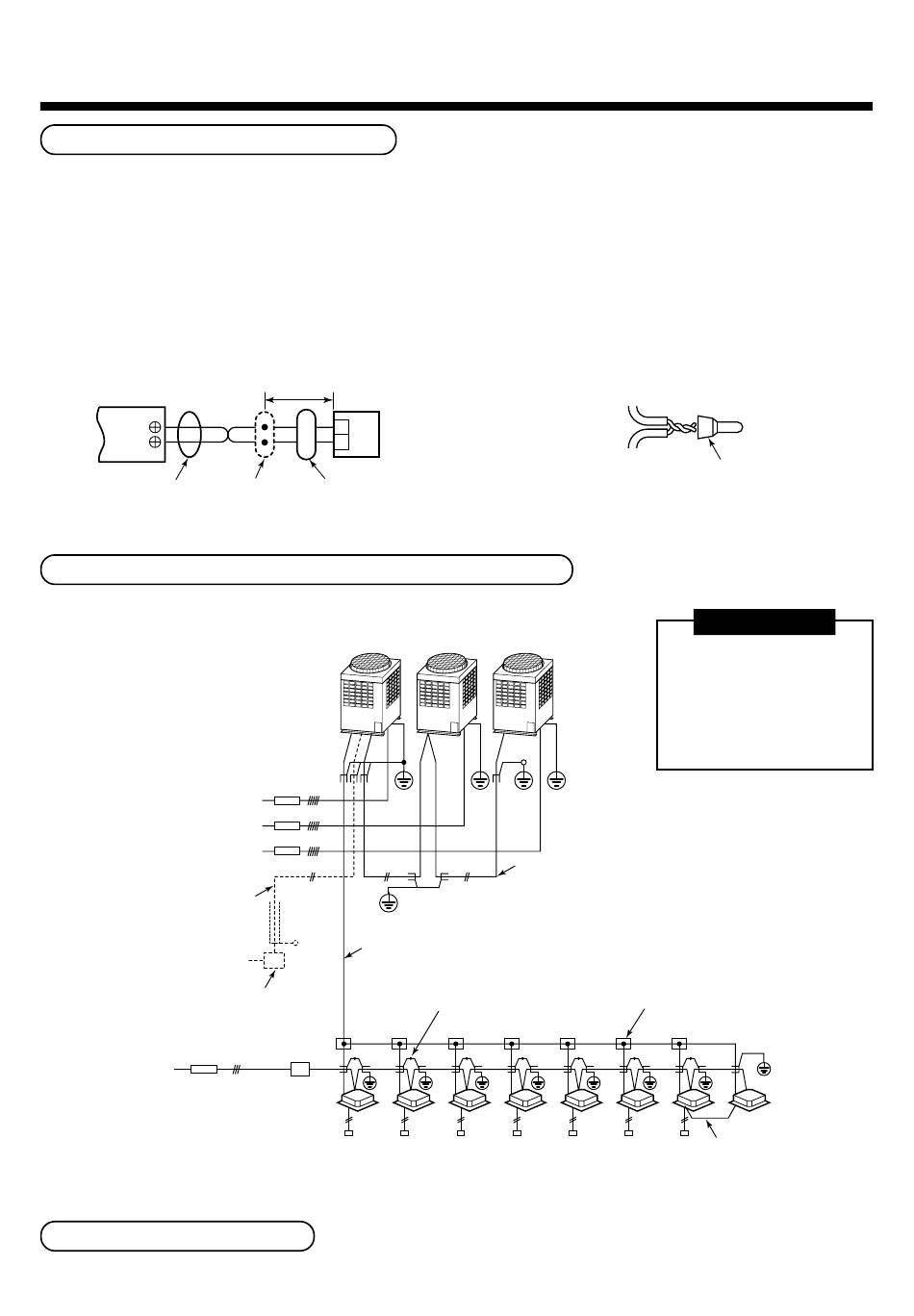

<Schéma de câblage>
Bornier de raccordement
de la télécommande de
l'unité intérieure
A
B
Câble de télécommande
(non fourni)
Câblage de liaison entre unités intérieure et extérieure
Disjoncteur de
dispersion à la terre
Alimentation électrique
extérieure, triphasée
380–415V, 50Hz
380V, 60Hz
Câblage du système
de commande central
Alimentation électrique
~
220–240V 50Hz
~
220V 60Hz
Télécommande, pour le
système de commande, etc.
Disjoncteur de
Alimentation dispersion à la terre
électrique intérieure
~
220–240V 50Hz
~
220V 60Hz

Configuration de l'adresse

Configurez les adresses conformément au Manuel d'installation fourni avec l'unité extérieure.
