9

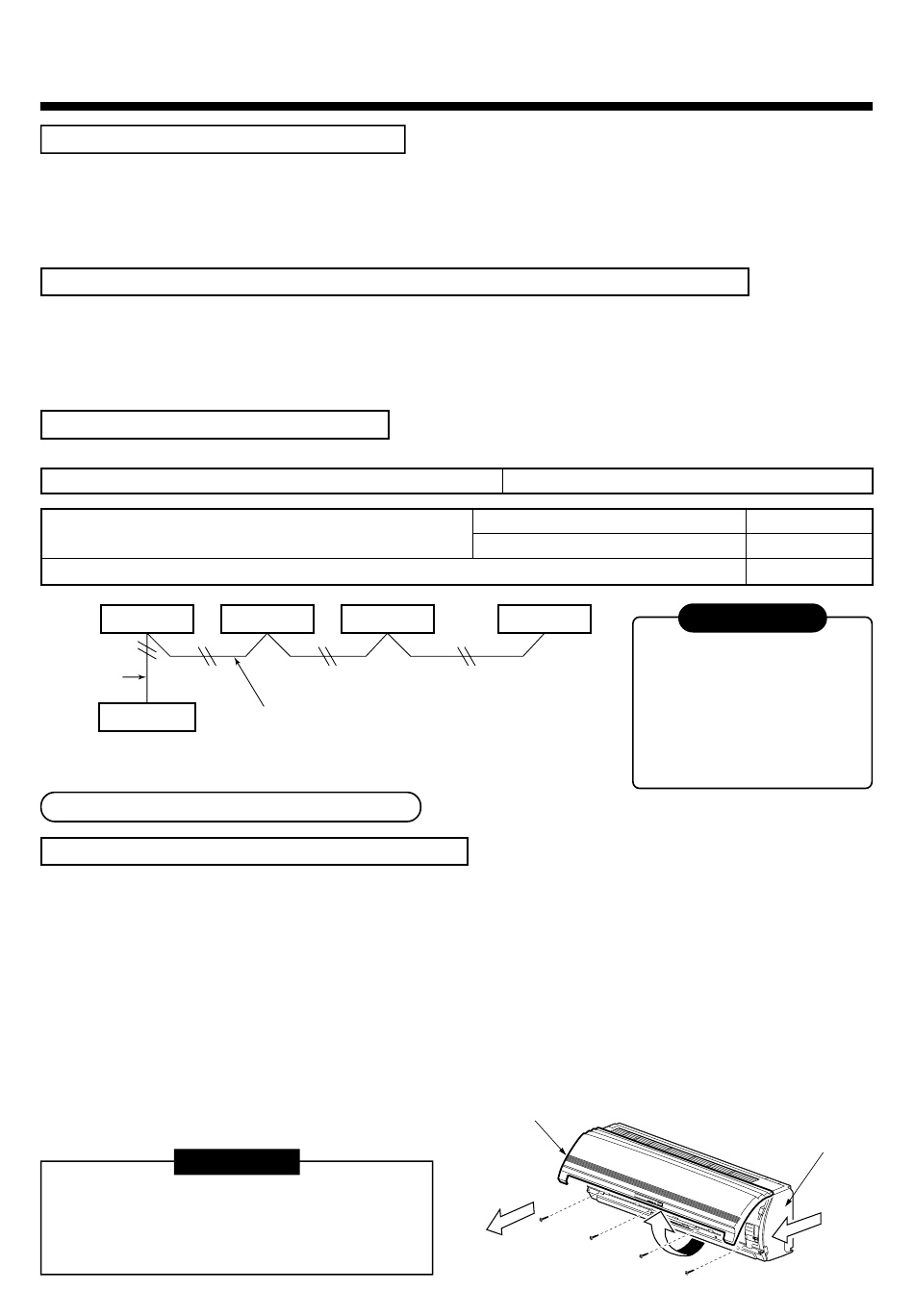

COLLEGAMENTI ELETTRICI
Alimentazione elettrica dell'unità interna
• Per l'alimentazione elettrica dell'unità interna, preparare un impianto di alimentazione elettrica dedicato e separato dall'unità
esterna.
• L'impianto di alimentazione elettrica. l'interruttore per dispersioni a terra e l'interruttore principale dell'unità interna devono
essere tutti collegati alla stessa unità esterna così da essere usati regolarmente.
• Dati tecnici per cavi d'alimentazione elettrica: Cavo a 3 conduttori di 2.5 mm², in conformità con Progetto 60245 IEC57
Cablaggio inter-unità interna/esterna, cablaggio per sistema di controllo centrale
• Per i collegamenti elettrici inter-unità interna/esterna e per i collegamenti elettrici per il sistema di controllo centrale bisogna
usare cavi polarizzati a 2 conduttori.
• Per evitare problemi di rumore, utilizzare fili schermati a due conduttori.
• Per lunghezza del circuito di comunicazioni elettriche s'intende la lunghezza totale somma di quella della linea di
collegamento elettrico inter-unità tra unità interna e unità esterna e di quella del collegamento del sistema di controllo.
Collegamenti elettrici del telecomando
• Per i collegamenti elettrici del telecomando e per quello di gruppo si usano cavi a 2 conduttori non polarizzati.
Collegamenti elettrici di telecomando e di telecomando inter-unità
Lunghezza totale dei fili di collegamento del telecomando e di
collegamento inter-unità per il telecomando = L + L1 + L2 +...Ln
Lunghezza totale dei fili di collegamento inter-unità per il telecomando = L + L1 + L2 +...Ln
Unità interna
Collegamenti
L1
elettrici del
telecomando
Telecomando
Connessioni di collegamento elettrico
Come collegare il cavo d'alimentazione elettrica
Per il condizionatore d'aria non provvisto di cavo d'alimentazione elettrica, collegare un cavo d'alimentazione elettrica
come descritto sotto.
1. Aprire verso l'alto la griglia di ingresso dell'aria.
2. Rimuovere le quattro viti che fissano il pannello anteriore.
3. Aprire leggermente la parte inferiore del pannello anteriore e tirare a se la parte superiore del pannello anteriore per
rimuoverlo dalla piastra posteriore.
4. Dopo aver rimosso il pannello anteriore, rimuovere il coperchio della connessione del cavo di alimentazione elettrica
e la fascetta fermacavo.
5. Collegare e fissare il cavo di alimentazione elettrica e fissare la fascetta fermacavo e il coperchio della connessione
del cavo di alimentazione elettrica.
6. Ritagliare le fessure nel pannello anteriore e inserire il
cavo di alimentazione elettrica nei dentelli.
7. Limare il dentello usando una lima, ecc.
REQUISITI
• Il cavo deve passare attraverso l'attacco per il
collegamento dei cavi dell'unità interna.
• Il circuito a bassa tensione è destinato al
telecomando.
Unità interna Unità interna
L2
Collegamenti elettrici inter-unità per il telecomando
(*1)
(*4)
Filo ritorto : da 0.5 a 2.0 mm² × 2
In coso di telecomando solo via cavo
In caso di telecomando anche via radio
Unità interna
Ln
(Max. 8 unità)
Griglia di ingresso dell'aria
2
85
(*2) (*3)
Fino a 500 m
Fino a 400 m
Fino a 200 m
AVVERTENZA
Il filo di collegamento del
telecomando (Linea di
comunicazioni) e i fili di
alimentazione elettrica a 220–240
Vca non devono essere posati
parallelamente con il rischio di
contatto diretto e non devono
passare nelle stesse canaline per
cavi elettrici. Se così fosse, ci
sarebbero rischi di guasto al sistema
di controllo per disturbi e rumori, ecc.
Pannello anteriore
1
3
