• Aperte os parafusos do bloco de terminais, e fixe os cabos com o
grampo fornecido com a caixa de componentes eléctricos.
(Não aplique tensão na secção de ligação do bloco de terminais).
L N U1 U2 A B
U1 U2
L N
R(L) S(N)
> <
ABS

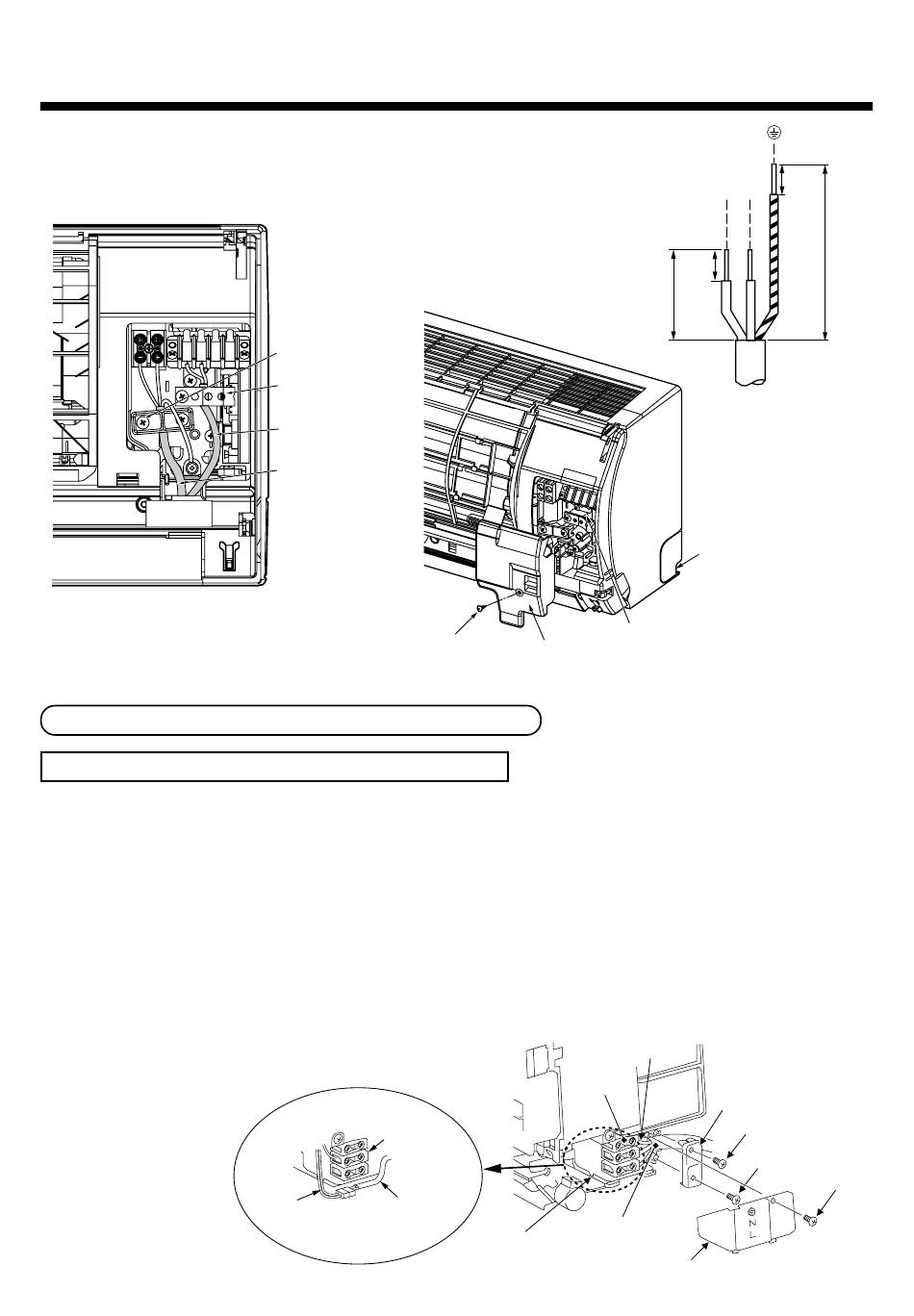

Ligação de fios para a unidade selectora de caudal
Como ligar os fios da unidade selectora de caudal
Para a unidade selectora de caudal que tem um cabo de energia, ligue o cabo de alimentação eléctrica à mesma
conforme descrito abaixo.
1. Abra a grelha de entrada de ar para cima.
2. Retire os quatro parafusos que prendem o painel frontal.
3. Abra ligeiramente a parte inferior do painel frontal e, depois, puxe a parte superior do painel frontal para si para o
retirar da chapa traseira.
4. Depois de retirar o painel frontal, retire a tampa dos fios e a braçadeira do cabo.
5. Ligue e prenda o cabo de alimentação eléctrica da unidade selectora de caudal e prenda a braçadeira do cabo.
6. Os fios de controlo são fornecidos na parte do bloco de terminais da alimentação eléctrica. Retire os fios de controlo
para fora através da ranhura do bloco de terminais.
7. Prenda bem a cobertura dos fios com parafusos.
8. Ligue o fio de controlo retirado através da ranhura no bloco de
terminais e o fio de controlo da unidade selectora de caudal
na secção de terminais de relés.
A B
Braçadeira
de cabo
Braçadeira
de cabo
Cabo do
controlador remoto
Cabo de alimentação
eléctrica
Bloco de
terminais
Fio de controlo da
Fio de controlo
unidade selectora
de caudal
Bloco de terminais
Parafuso
Tampa do conector
Bloco de
terminais
Cabo de alimentação
eléctrica para a unidade
Ranhura do
bloco de selectora de caudal
terminais
134
L N
10mm
40mm
Ranhura
Cabo de terra
Braçadeira de cabo
Parafuso
Parafuso
Cobertura de fios
10mm
110mm
Parafuso
