Toshiba SUPER MODULAR MULTI SYSTEM MMK-AP0092H Installations-Handbuch Seite 41

• Serrez les vis du bornier et fixez les câbles à l'aide de la
bride du cordon fournie dans la boîte des pièces électriques.
(Ne mettez pas sous tension le raccord du bornier).
L N U1 U2 A B
U1
L N
R(L) S(N)
> <
ABS

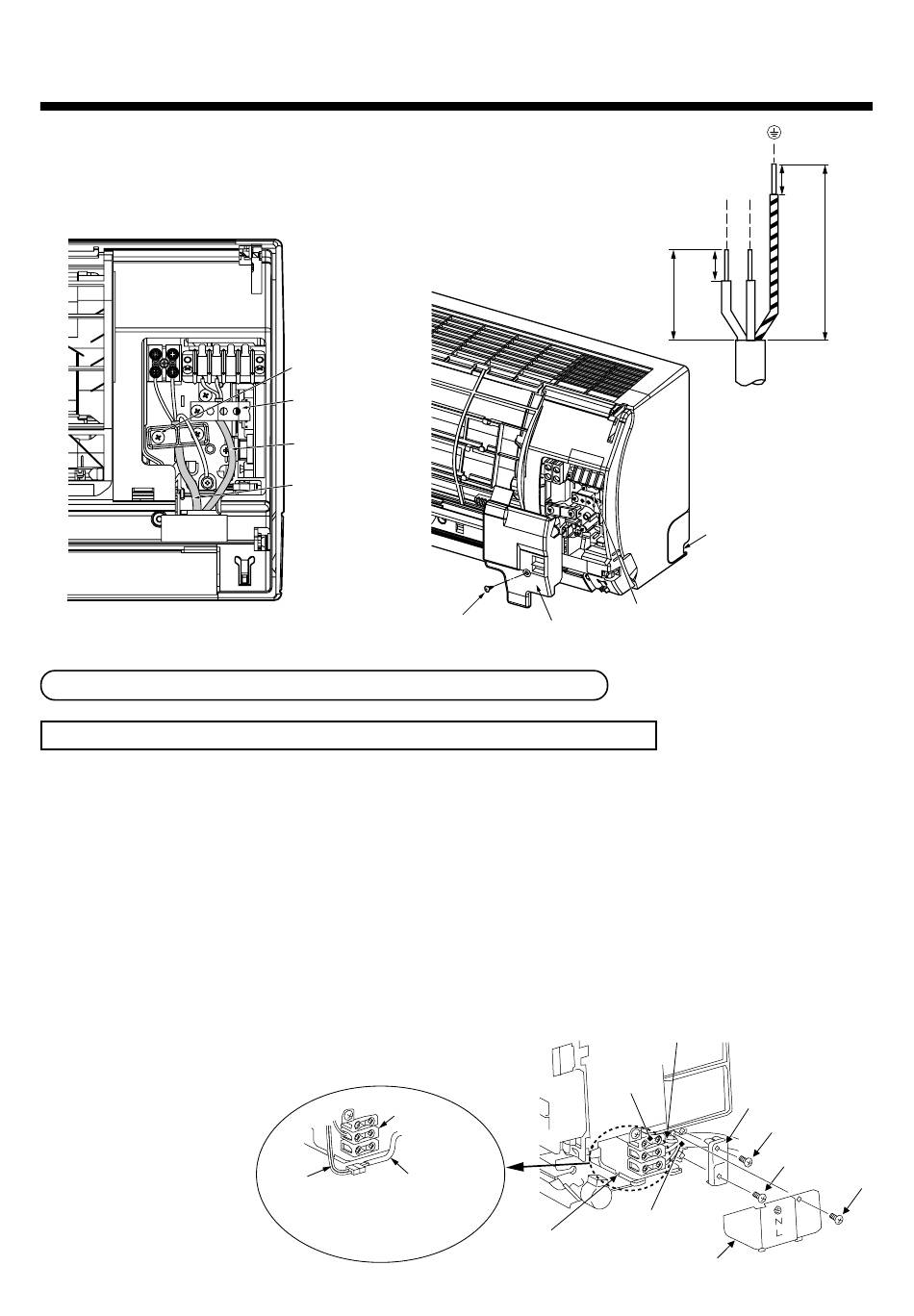

Connexion du câblage de l'unité de sélection du soufflage
Comment connecter le câblage de l'unité de sélection du soufflage
Sur les unités de sélection du soufflage munies de câble d'alimentation électrique, branchez un câble d'alimentation
de la façon indiquée ci-après.
1. Ouvrez vers le haut la grille d'aspiration de l'air.
2. Otez les quatre vis de fixation de la façade.
3. Ouvrez légèrement le bas de la façade et tirez le haut de la façade vers vous pour la sortir de la plaque arrière.
4. Une fois la façade démontée, ôtez le couvre-câblage et la bride du cordon.
5. Branchez et fixez solidement le câble d'alimentation électrique de l'unité de sélection du soufflage et fixez
solidement la bride du cordon.
6. Les conducteurs de commande sont fournis avec le bornier d'alimentation électrique. Sortez les conducteurs de
commande à travers la fente du bornier.
7. Fixez solidement le couvre-câblage avec les vis.
8. Branchez le conducteur de commande que vous avez fait
sortir à travers la fente du bornier et le conducteur de
commande provenant de l'unité de sélection du
soufflage au niveau de l'extrémité du relais.
U2 A B
Bride du cordon
Bride du cordon
Câble de la
télécommande
Câble d'alimentation
électrique
Bornier
Conducteur de
Conducteur
commande provenant
de commande
de l'unité se sélection
du soufflage
Vis
Couvercle du connecteur
Ligne de mise à la terre
Bornier
Câble d'alimentation
électrique de l'unité de
Fente du bornier
sélection du soufflage
38
10mm
L N
10mm
40mm
Encoche
Bornier
Bride du cordon
Vis
Vis
Couvre-câblage
110mm
Vis
