Entriegeln von Profilschiene für S7–300
Um den RS 485–Repeater von einer Profilschiene für S7–300 zu demontieren:
1. Lösen Sie die Befestigungsschraube des RS 485-Repeaters (1) und
2. schwenken Sie den RS 485-Repeater nach oben heraus (2).

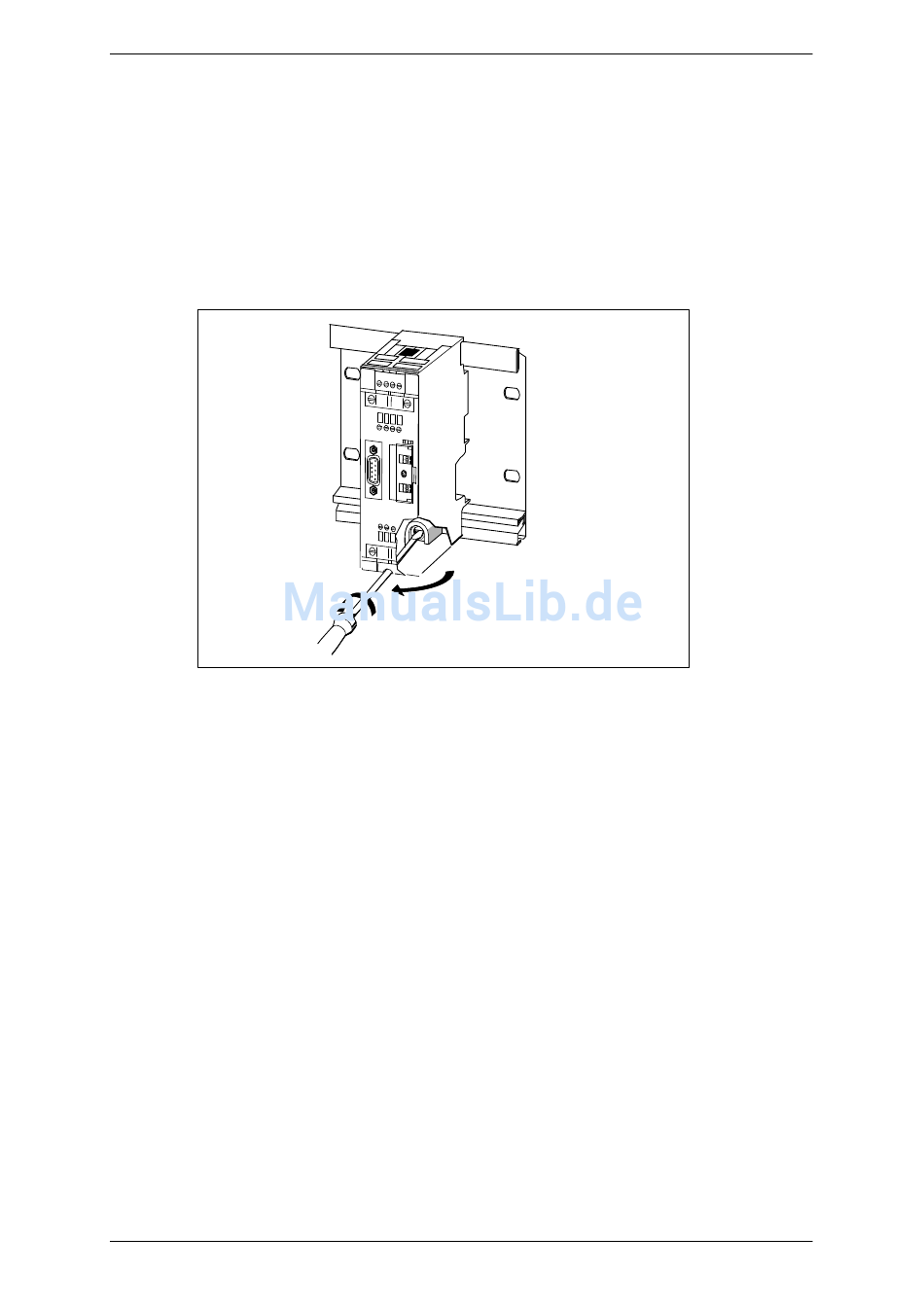

Bild 5. 7: RS 485–Repeater von Profilschiene für S7–300 demontieren.
Montieren auf Normprofilschiene
Um den RS 485-Repeater auf Normprofilschiene montieren zu könnnen, muß sich der Schieber auf der Rückseite
des RS 485-Repeaters befinden:
1. Hängen Sie den RS 485-Repeater in die Normprofilschiene ein und
2. schwenken Sie ihn nach hinten, bis der Schieber einrastet.
Entriegeln von Normprofilschiene
Um den RS 485-Repeater von Normprofilschiene zu demontieren:
1. Drücken Sie mit dem Schraubendreher den Schieber an der Unterseite des RS 485-Repeaters nach unten
und
2. schwenken Sie den RS 485-Repeater aus der Normprofilschiene nach oben heraus.
