4.2.3 Erdungsmaßnahmen
Wird das Busterminal RS 485 auf einer Hutschiene montiert (siehe Bild 4. 12), so ist die Schirmschelle über eine
interne Feder großflächig leitend mit der Hutschiene kontaktiert. Für eine Verbindung der Leitungsschirme mit der
Ortserde reicht daher eine (möglichst kurze) Verbindung zwischen der Hutschiene und der Ortsserde (siehe auch
Anhang D)
.
Montage auf geerdetem
Schrankblech mit Normprofilschiene
(Abschlußwiderstand zugeschaltet)
MADE IN GERMANY
Ó Ó Ó Ó Ó
Ó Ó Ó Ó Ó
Bus
terminated
PE PE
A B A B
Ñ Ñ
Ñ Ñ
Ñ Ñ
Erdungsschiene Erdungsschiene
Ñ Ñ
Ñ Ñ

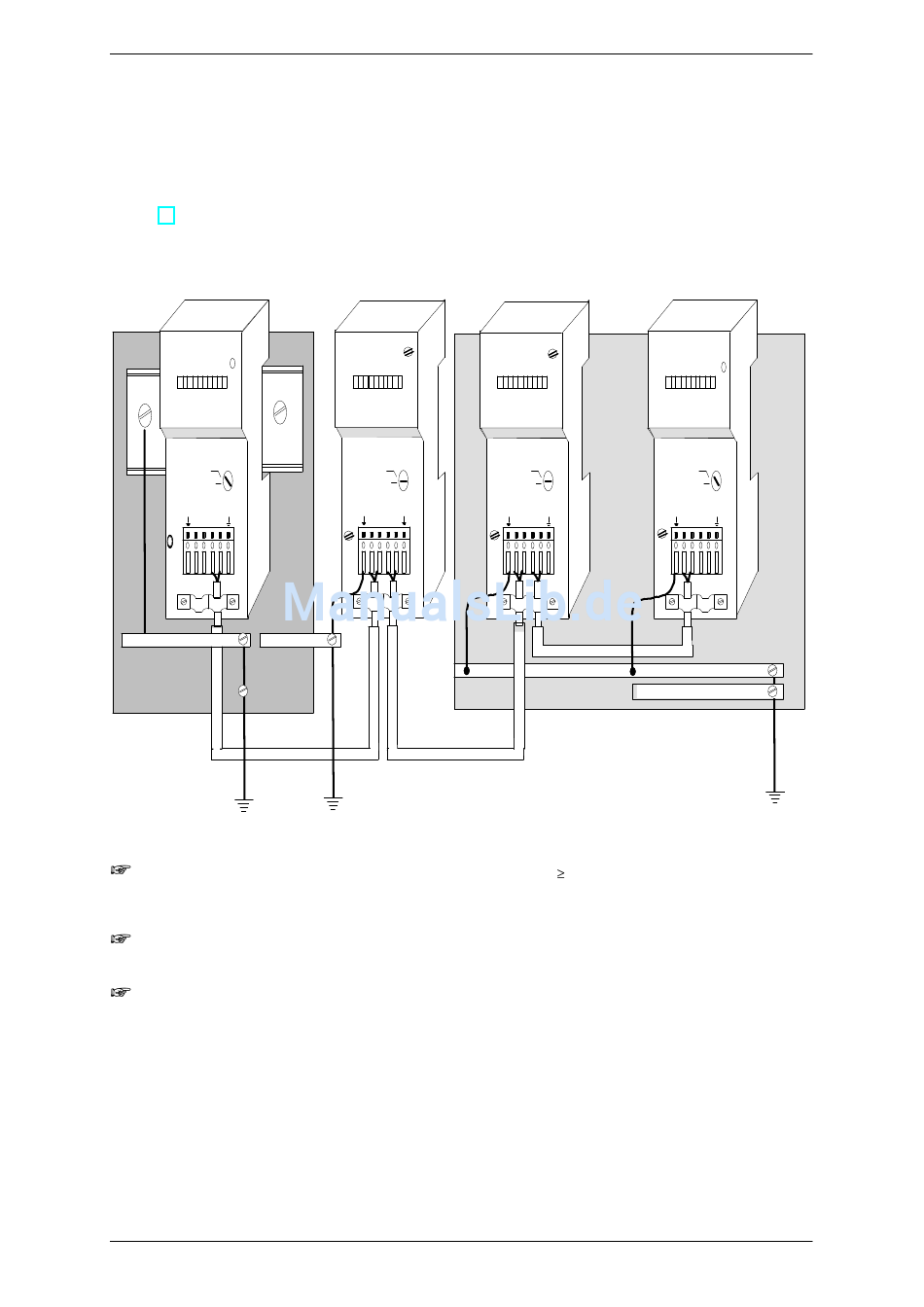

Bild 4. 12: Möglichkeiten zu Montage und Erdung der Busterminals RS 485
Erdungsschiene und Ortserde müßen mit einem Cu–Leiter mit 6 mm
der verbunden werden.
Die Hutschiene muß eine elektrisch gut leitende Oberfläche haben (z.B. verzinnt).
Bei einer Wandmontage der Busterminals ist mindestens ein PE–Anschluß mit der Ortserde zu
verbinden. Diese Verbindung sollte möglichst kurz sein.
Copyright Siemens AG 1997
Wandbefestigung mit
Befestigungsschrauben
MADE IN GERMANY MADE IN GERMANY
Ó Ó Ó Ó Ó Ó Ó Ó
Ó Ó Ó Ó Ó Ó Ó Ó
Bus Bus
terminated terminated
PE PE
PE
A B A B
Ñ Ñ Ñ
Ñ Ñ Ñ
Ñ Ñ Ñ
62
Montage auf Schrankblech mit
Befestigungsschrauben
(Abschlußwiderstand zugeschaltet)
MADE IN GERMANY
Ó Ó Ó Ó
Ó Ó Ó Ó
Bus
terminated
PE PE
A B A B A B
Ñ Ñ
Ñ Ñ
Ñ Ñ
Erdungsschiene
Schirmabfangschine
2
auf kürzestem Wege miteinan-
PROFIBUS–Netze
PE
A B
