Inbetriebnahme
4.3 Ändern der Betriebsart
Bei den Gerätevarianten OLM/P4, OLM/S4 und
OLM/S4-1300 wirkt die Betriebsarteneinstellung auf
beide optische Kanäle gleichzeitig.
Standardbetriebsart; Betriebsart 0
Verwenden Sie diese Betriebsart, wenn Sie aus-
schließlich SINEC L2 Optical Link Module optisch mit-
einander verbinden. Dies gilt für alle vorgestellten
Netztopologien. Diese Betriebsart ist werkseitig einge-
stellt.
Durch die Echofunktionen werden die, an das Optical
Link Modul angeschlossenen, LWL-Kabel ständig auf
Unterbrechung überprüft.
Hinweis: Ein nicht belegter optischer Kanal führt zu
einer LWL-Kabelbruch-Signalisierung durch die „CH3/
CH4"-LED und den Meldekontakt. Dies läßt sich durch
eine LWL-Verbindung zwischen Sende- und Empfangs-
buchse des unbelegten Kanals unterdrücken (optischer
Kurzschluß).
Betriebsart 1
Zur Verbindung eines SINEC L2 Optical Link Moduls
mit einer anderen LWL-Netzkomponente gemäß
PROFIBUS-Richtline (optisch/elektrischer Umsetzer,
z. B. SINEC L2 Sternkoppler AS 501 oder optisches
Busterminal PF/SF), welches kein Echo sendet und
kein Echo erwartet oder verträgt.
Eine LWL-Kabelüberwachung und eine Segmen-
tierung erfolgt nicht.
Hinweis: Ringtopologien sind in der Betriebsart 1
nicht möglich.
Version 2.0 11/95

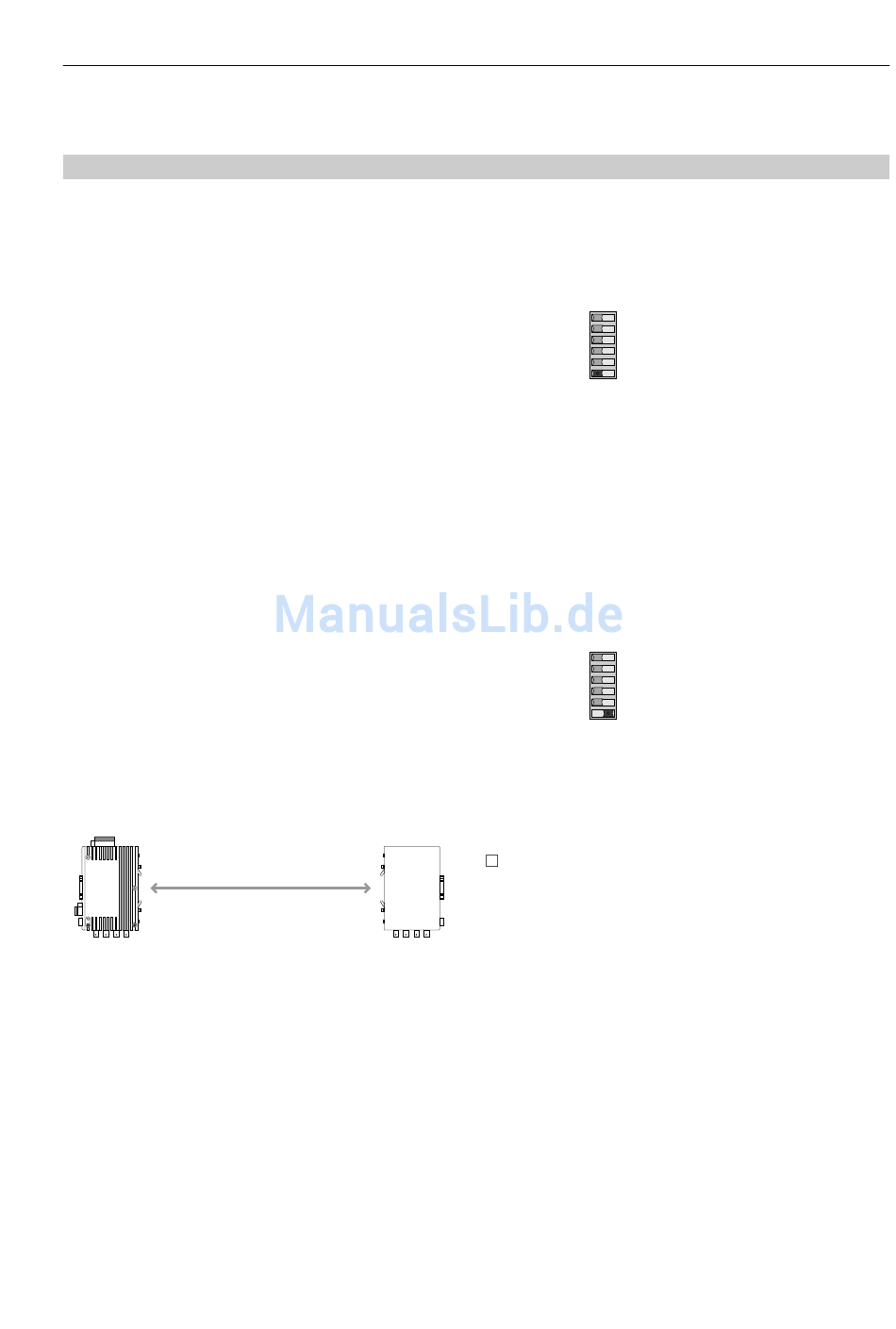

Schieben Sie zum Umschalten den Schiebeschalter
S (Mode) mit einem spitzen Gegenstand in die
1
opt./elek.
entsprechende Stellung.
Umsetzer
4.3 Ändern der Betriebsart
Echo senden:
S 6
S 5
Echo überwachen:
S 4
S 3 Echo unterdrücken:
S 2
Segmentierung:
S 1
0 1
(werkseitig eingestellt)
Echo senden:
S 6
S 5
Echo überwachen:
S 4
S 3 Echo unterdrücken:
S 2
Segmentierung:
S 1
0 1
ja
ja
ja
ja
nein
nein
nein
nein
