Linientopologien mit OLMs

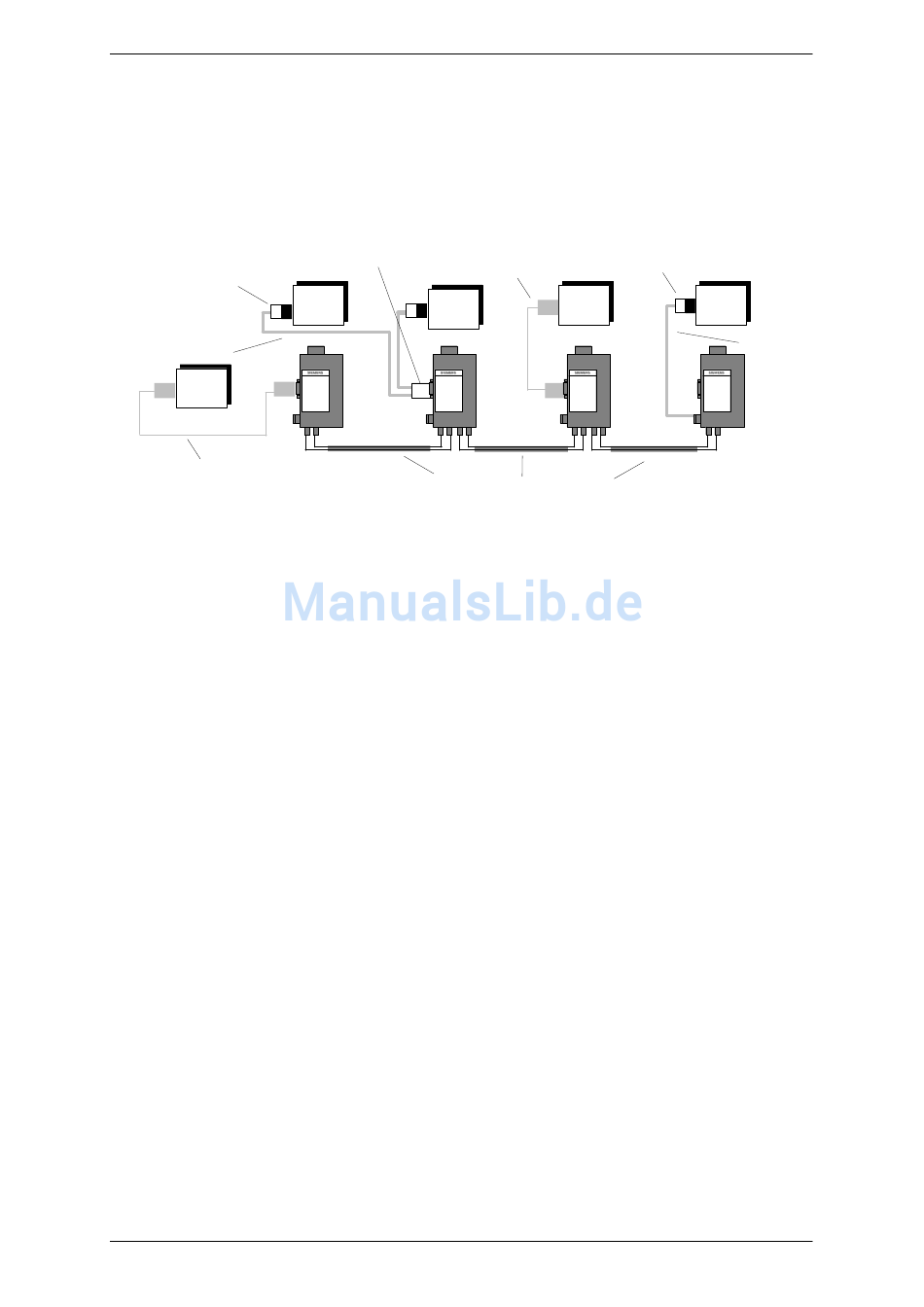

Ein typisches Beispiel für eine Linientopologie zeigt Bild 2. 2
Busanschlußstecker
Busleitung für PROFIBUS
DTE
Steckleitung 830-1
Bild 2. 2: Beispiel einer Linientopologie mit OLMs
In einer Linienstruktur sind die einzelnen SIMATIC NET PROFIBUS OLMs paarweise durch Duplex–Lichtwellenlei-
ter miteinander verbunden.
Am Anfang und Ende einer Linie genügen OLMs mit einem optischen Kanal, dazwischen sind OLMs mit zwei opti-
schen Kanälen erforderlich.
Die Datenendgeräte (DTEs) werden an die elektrischen Schnittstellen der OLMs angeschlossen. An jede
RS 485–Schnittstelle sind einzelne Endgeräte oder vollständige PROFIBUS–Segmente mit maximal 31 Teilneh-
mern anschließbar.
Durch die Nutzung der Echofunktion ist eine Überwachung der einzelnen LWL–Strecken durch die Optical Link
Module möglich.
Fällt ein OLM aus oder wird die LWL–Leitung zwischen zwei OLMs dauerhaft unterbrochen, so zerfällt die Linie in
zwei Teillinien, die jede für sich wieder störungsfrei arbeiten.
