4.2.2 Montage / Anschluß der Busleitung(en)
Die Busterminals RS 485 können auf drei Arten mechanisch montiert werden:
durch Aufschnappen auf eine 35 mm–Standard–Hutschiene nach DIN EN50022–35x7,5
durch Verschrauben mit einer Montageplatte. Die Befestigung erfolgt über je eine verzinnte
Zylinderkopfschraube. Das Bohrschema für die Schraubbefestigung zeigt das Bild 4. 10.
42,5 mm
Gewinde M4 oder
Durchgangsbohrung
4,2 mm
50 mm

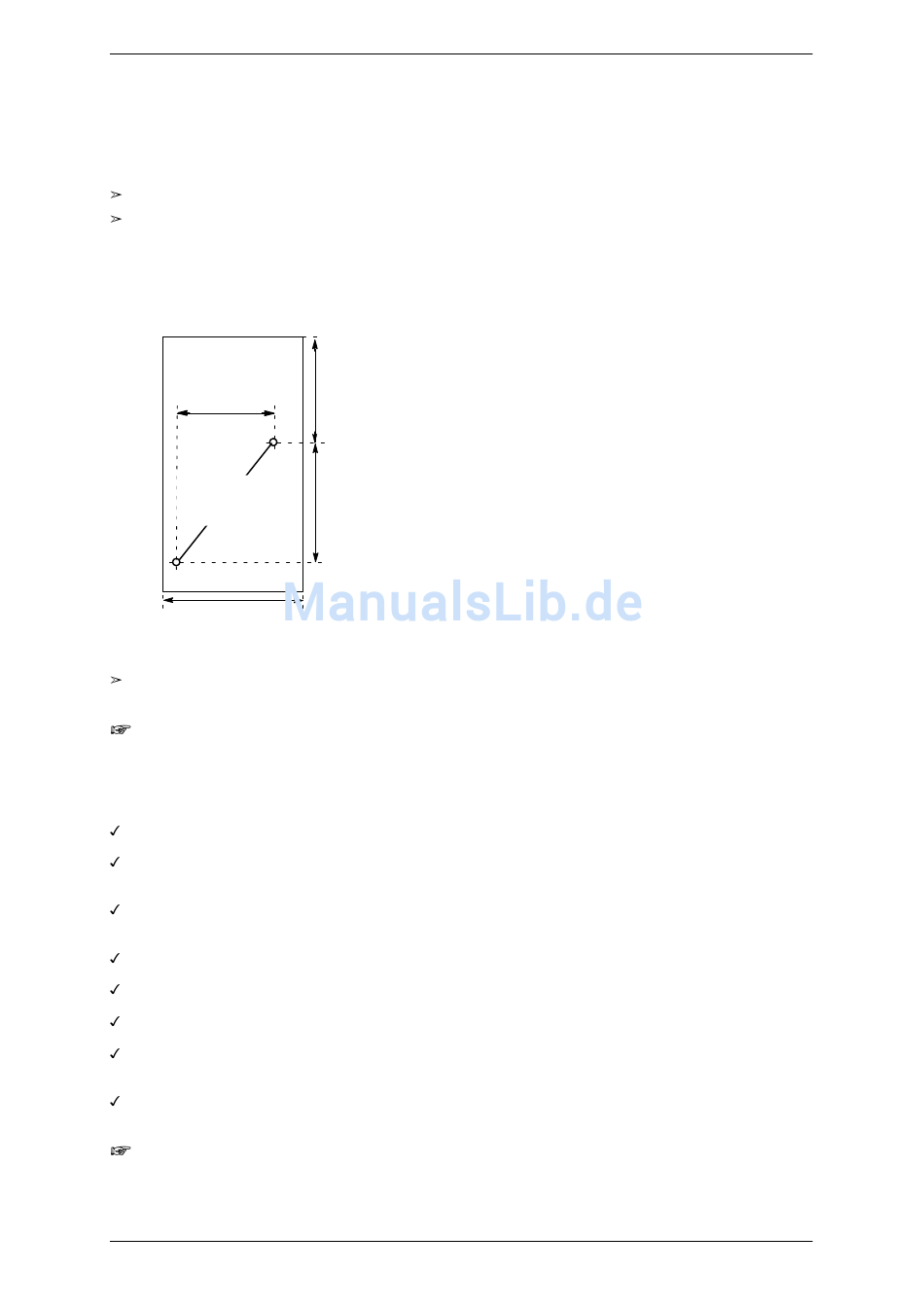

Bild 4. 10: Bohrschema für Busterminal RS 485
durch Wandmontage (Mauerwerk, Beton). Erforderlich sind 2 Dübel Typ 5, 2 Halbrund–Holzschrauben
DIN 96, Stärke 3,5, L70 und zwei Scheiben DIN 125–4,3. Für die Bohrungen gelten die Angaben in Bild 4. 10.
Bitte beachten Sie, daß der Montageort des Busterminals RS 485 für Wartungs– und Montagearbeiten
auch während des Betriebes zugänglich sein muß.
Für den Anschluß der Busleitung sind folgende Schritte erforderlich (siehe Bild 4. 11):
Trennen Sie die Busleitung an der Stelle auf, an der das Busterminal eingefügt werden soll.
Längen Sie den Außenmantel auf eine Länge von ca. 33 mm ab. Achten Sie darauf, daß beim Abmanteln der
Geflechtschirm nicht beschädigt wird.
Kürzen Sie den Geflechtschirm und den Folienschirm auf eine Länge von ca. 12 mm (der Folienschirm darf
auch etwas überstehen) und die beiden Zwickel auf eine Länge von ca. 10 mm.
Stülpen Sie den Geflechtschirm über den Leitungsmantel zurück.
Isolieren Sie die Adern am Ende ca. 10 mm ab.
Befestigen Sie die Busleitung so am Terminal, daß der Geflechtschirm blank unter der Kabelschelle aufliegt.
Verschrauben Sie die Aderenden mit den entsprechenden Klemmen (bei Adern mit Litzenleitern müssen die
Aderendhülsen (0,25 mm
Befindet sich das Busterminal am Ende eines Segmentes, so muß der eingebaute Leitungsabschluß zuge-
schaltet werden (Stellung des Drehschalters: Bus terminated).
Die Schirmschellen dienen nur zur Kontaktierung der Schirme und sind nicht für eine Zugentlastung
geeignet. Die Busleitungen müssen daher möglichst nahe bei den Busterminals RS 485 zur
mechanischen Zugentlastung zusätzlich abgefangen werden.
Copyright Siemens AG 1997
Oberkante Busterminal RS 485
50 mm
67,3 mm
2
nach DIN 46228) verwendet werden ).
60
PROFIBUS–Netze
