Was Sie beim Einsatz von Glas–LWL beachten müssen:
Aufgrund der im Vergleich zu Plastik–LWL geringeren einkoppelbaren Leistung sind die Steckverbindungen
empfindlich gegen Verschmutzung. Nicht angeschlossene Stecker oder Buchsen sind durch die mitgeliefer-
ten Staubschutzkappen zu schützen.
Beim Verlegen dürfen die LWL–Leitungen nicht verdreht (verdrillt), gestreckt (überdehnt) oder gepreßt (ge-
quetscht) werden. Es sind daher die angegebenen Grenzwerte für die Zugbelastungen, die Biegeradien und
die Temperaturbereiche einzuhalten. Während der Verlegung können sich die Dämpfungswerte geringfügig
verändern, diese Abweichungen sind jedoch reversibel.
Obwohl die BFOC–Stecker eine Zugentlastung und einen Knickschutz haben, wird empfohlen, die Leitung
möglichst nahe am angeschlossenen Gerät mit einer zusätzlichen Zugentlastung gegen mechanische Bean-
spruchungen zu sichern.
Bei der Verlegung der Leitungen über größere Längen wird empfohlen, bei der Dämpfungsbilanz eine oder
mehrere Reparaturspleiß–Verbindungen einzuplanen.
LWL sind unempfindlich gegen elektromagnetische Beeinflussungen! Eine Verlegung der Leitungen in Kabel-
kanälen zusammen mit anderen Leitungen (z.B. 230 V/380 V–Versorgungsleitungen) ist daher problemlos
möglich. Bei der Verlegung in Kabelkanälen ist jedoch darauf zu achten, daß beim Nachziehen anderer Ka-
bel die zulässigen Belastungen der LWL–Leitungen nicht überschritten werden.
6.1.2.1 Glas–LWL Standardleitung
Die PROFIBUS Glas–LWL Standardleitung (Bild 6. 3) ist eine hochwertige Duplex–Leitung, die sowohl für den Ein-
satz im Innen–, als auch im Außenbereich geeignet ist.
Die Standardleitung wird in folgenden Formen angeboten:
– Meterware, unkonfektioniert, maximale Lieferlänge 4.000 m
– vorkonfektioniert mit 4 BFOC–Steckern mit Knickschutztülle, maximale Länge 1.000 m
Die Konfektionierung der beiden Adern mit den BFOC–Steckern ist mit Spezialwerkzeug vor Ort möglich, sollte
aber von geschultem Fachpersonal ausgeführt werden (siehe Anhang E).
Die Bestellnummern und den Längenschlüssel entnehmen Sie bitte dem aktuellen Katalog IK10.
Bitte beachten Sie, daß der angegebene Biegeradius nur für Biegungen um die "flache" Seite gilt. Biegungen über
die schmale Seite (hochkant) sind generell zu vermeiden, da sie zu Stauchungen bzw. Streckdehnungen inner-
halb der Leitung führen können.

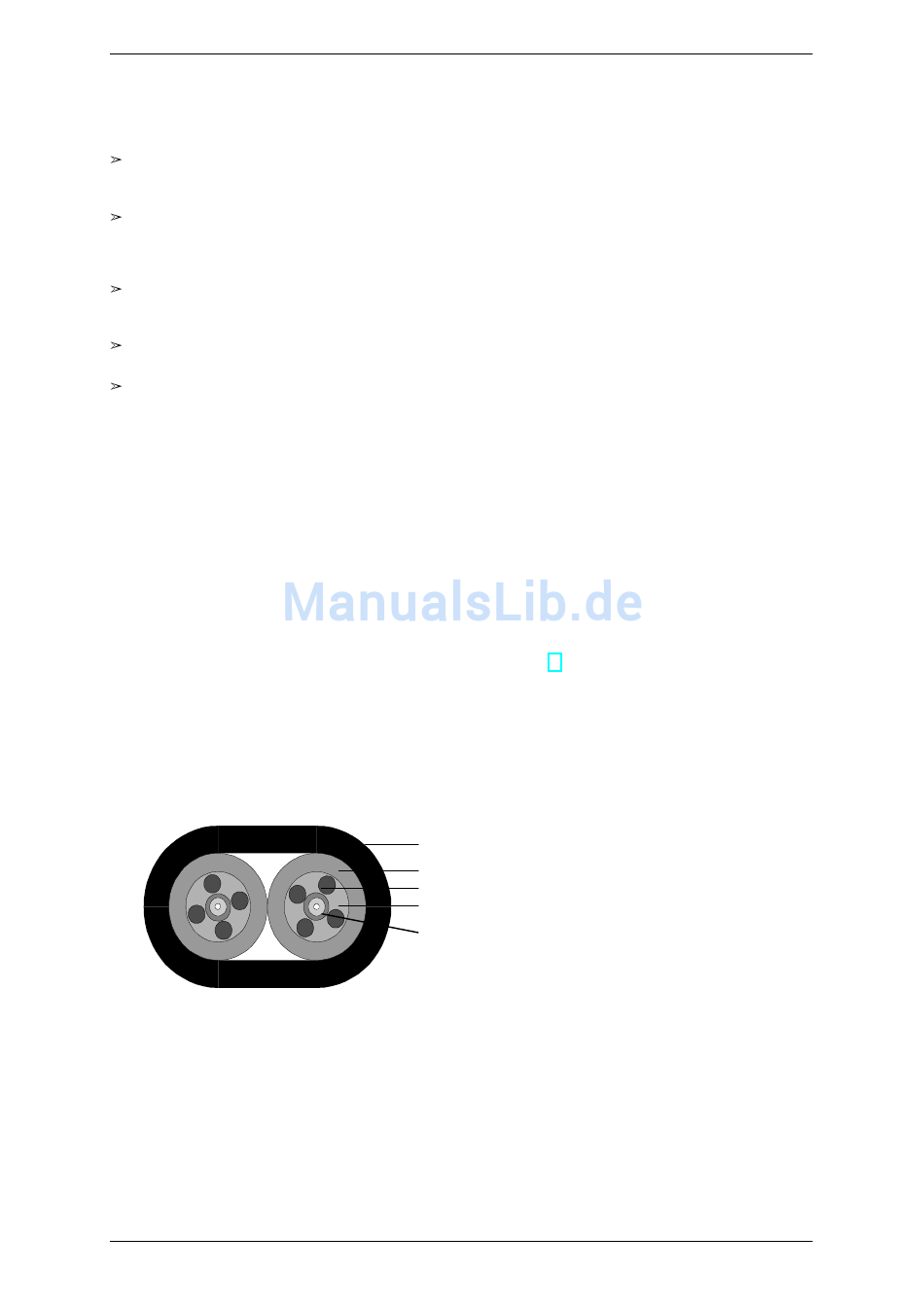

Bild 6. 3: Aufbau der Glas–LWL–Standardleitung
Copyright Siemens AG 1997
1 Außenmantel PVC schwarz
2 Innenmantel PVC grau
3 Stützelement (getränkte Glasgarne)
4 Kevlargarne
5 Ader
