7 Steuereinheit

7.1 Komponenten der Steuereinheit

L
A
B
C
A Steuerklemmen für die E/A-Standardanschlüsse
C Relaiskartenklemmen für 3 Relaisausgänge oder 2
Relaisausgänge und einen Thermistor
E DIP-Schalter für den RS485-Busabschluss
G DIP-Schalter für die Isolierung der Digitaleingänge von der
Erde
I DIP-Schalter für die Signalauswahl des Analogeingangs 1
K Lüfter (nur in IP54 von MR4 und MR5)
M Anordnung und Standardposition der STO-Steckbrücke
(Safe Torque Off)

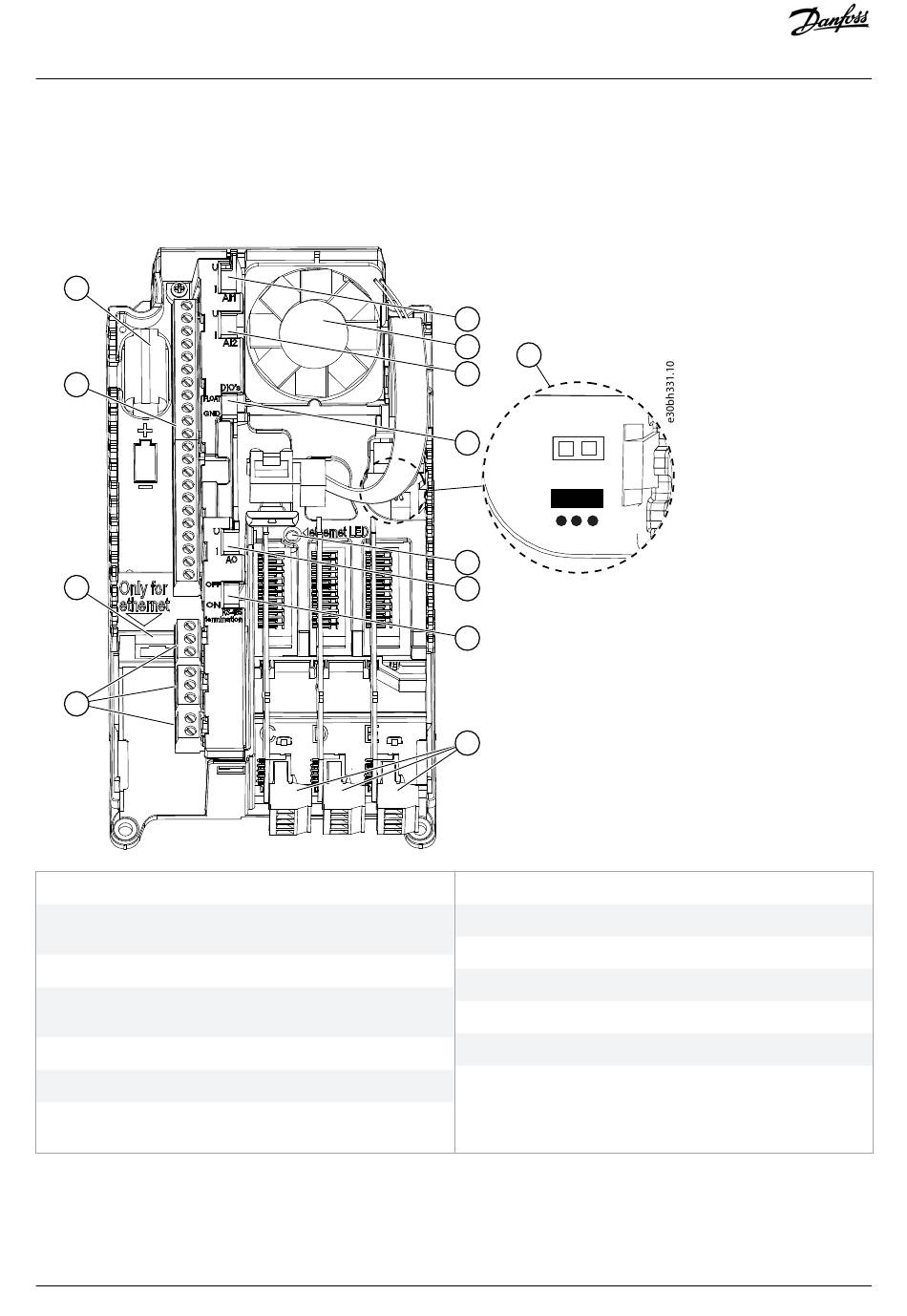

Abbildung 19: Komponenten der Steuereinheit
66 | Danfoss A/S © 2019.05
I
K
M
H
G
STO JMP
J
F
E
D
B Ethernet-Anschluss
D Optionskarten
F DIP-Schalter für die Signalauswahl des Analogausgangs
H DIP-Schalter für die Signalauswahl des Analogeingangs 2
J Statusanzeige des Ethernet-Anschlusses
L Batterie für die Echtzeituhr (RTC)
