Elektrische Installation - Steuerkabel - Danfoss AKD 5000 Series Kurzanleitung

Signal P ist das positive Potential (TX+, RX+),
Signal N das negative (TX-, RX-).

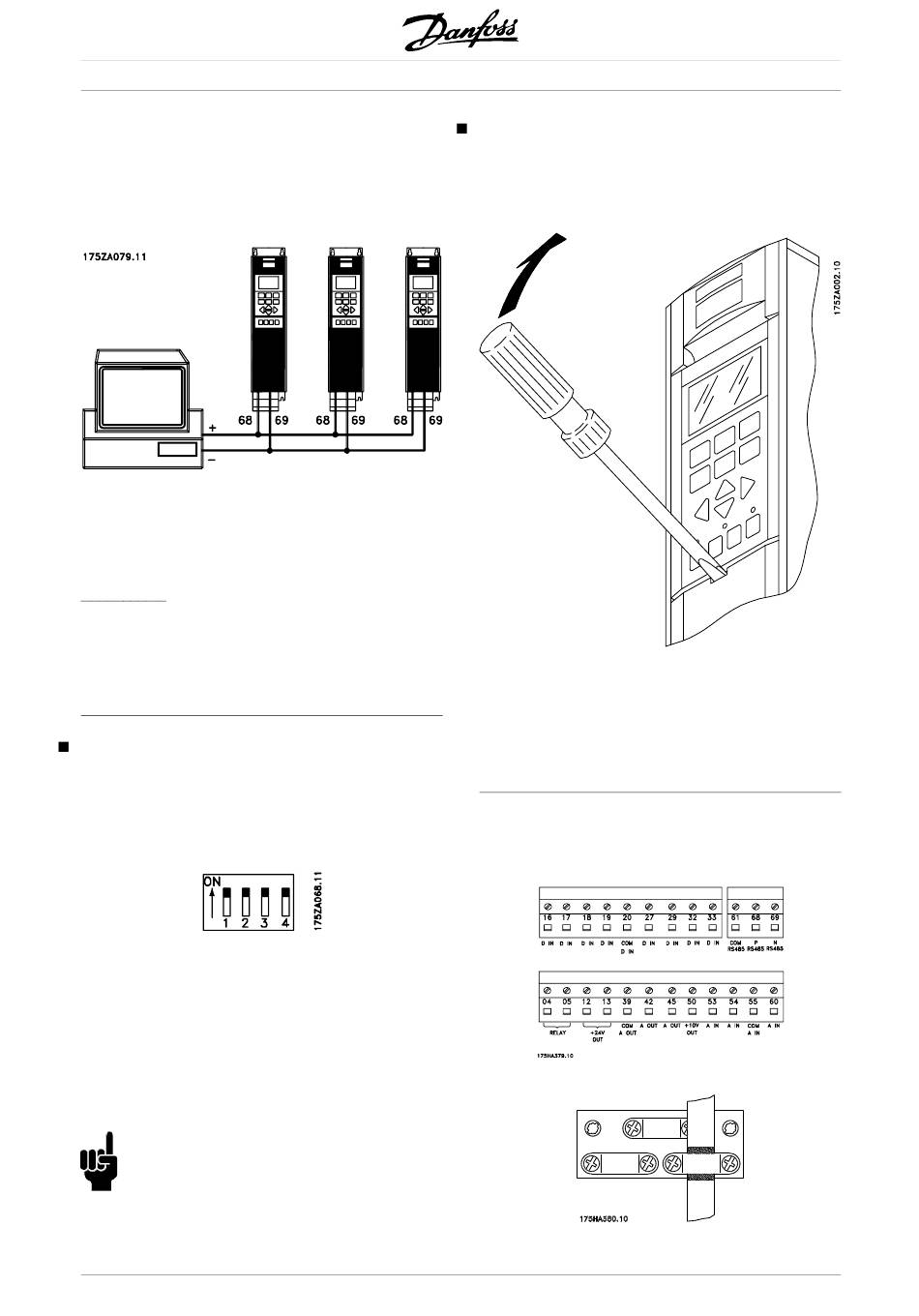

Wenn an denselben Master mehrere Frequenzumrichter
angeschlossen werden sollen, hat dies in
Parallelschaltung zu erfolgen.
Zur Vermeidung von Potentialausgleichsströmen
in der Abschirmung kann die Kabelabschirmung
über Klemme 61 geerdet werden, die über ein
RC-Glied an Masse verbunden ist.
Busabschluß
Der Bus muß an jedem seiner Endpunkte
durch ein Widerstandsnetzwerk abgeschlossen
werden. Hierzu sind die Schalter 2 und 3 auf der
Steuerkarte auf "ON" zu setzen.
DIP Schalter 1-4
Der Dipschalter befindet sich auf der Steuerkarte.
Er wird in Zusammenhang mit serieller Kommunikation,
Klemme 68 und 69, benutzt.
Die gezeigte Schalterstellung entspricht der
Werkseinstellung.
Schalter 1 hat keine Funktion.
Schalter 2 und 3 dienen zum Zu- bzw. Abschalten
von Abschluß widerständen für die serielle
Kommunikation (RS 485).
Schalter 4 dient zur Trennung des Massepotentials
der internen 24-V DC-Versorgung vom Massepotential
einer externen 24-V DC-Versorgung zur Ansteuerung
der Digitaleingänge.
ACHTUNG!:
Beachten Sie bitte, daß in der Stellung Aus des
Schalters 4 eine externe 24-V DC-Versorgung
zur Ansteuerung der Digitaleingänge galvanisch
vom Frequenzumrichter getrennt ist.
38

Elektrische Installation - Steuerkabel

Alle Steuerleitungsklemmen befinden sich unter
der Abdeckplatte des Frequenzumrichters. Die
Abdeckplatte kann mit Hilfe eines Schraubendrehers
o.ä. entfernt werden (siehe Abb.).
Nach dem Entfernen der Abdeckplatte kann
mit der eigentlichen EMV-gemäßen elektrischen
Installation begonnen werden. Siehe Zeichnungen
im Abschnitt EMV-gemäße Installation.
Anzugsmoment: 0,5 -0,6 Nm
Schraubengröße: M3
Siehe Abschnitt Erdung abgeschirmter Steuerkabel.
