Steuerkarte und deren Funktionen kontrolliert werden
soll, ohne daß der Wechselrichter den Motor antreibt.
Steuerkartentest [2] ist zu wählen, wenn die analogen
und digitalen Eingänge, die analogen und digitalen
Relaisausgänge sowie die Steuerspannung von +10
V kontrolliert werden sollen. Dieser Test erfordert den
Anschluß eines Prüfsteckers mit internen Anschlüssen.
Gehen Sie beim Steuerkartentest folgendermaßen vor:
1. Wählen Sie Steuerkartentest.
2. Netzspannung unterbrechen und warten, bis
die Displaybeleuchtung erlischt.
3. Prüfstecker einsetzen (siehe unten).
4. Netzspannung wieder einschalten.
5. Der Frequenzumrichter erwartet ein Betätigen
der Taste [OK] (falls kein Bedienfeld, auf
Normalbetrieb schalten. Der Frequenzumrichter
läuft dann normal an).
6. Es laufen verschiedene Tests ab.
7. [OK]-Taste drücken.
8. Parameter 620 wird automatisch auf
Normalbetrieb eingestellt.
Wenn ein Test mißlingt, geht der Frequenzumrichter
in eine Endlosschleife. Die Steuerkarte muß
ausgetauscht werden.

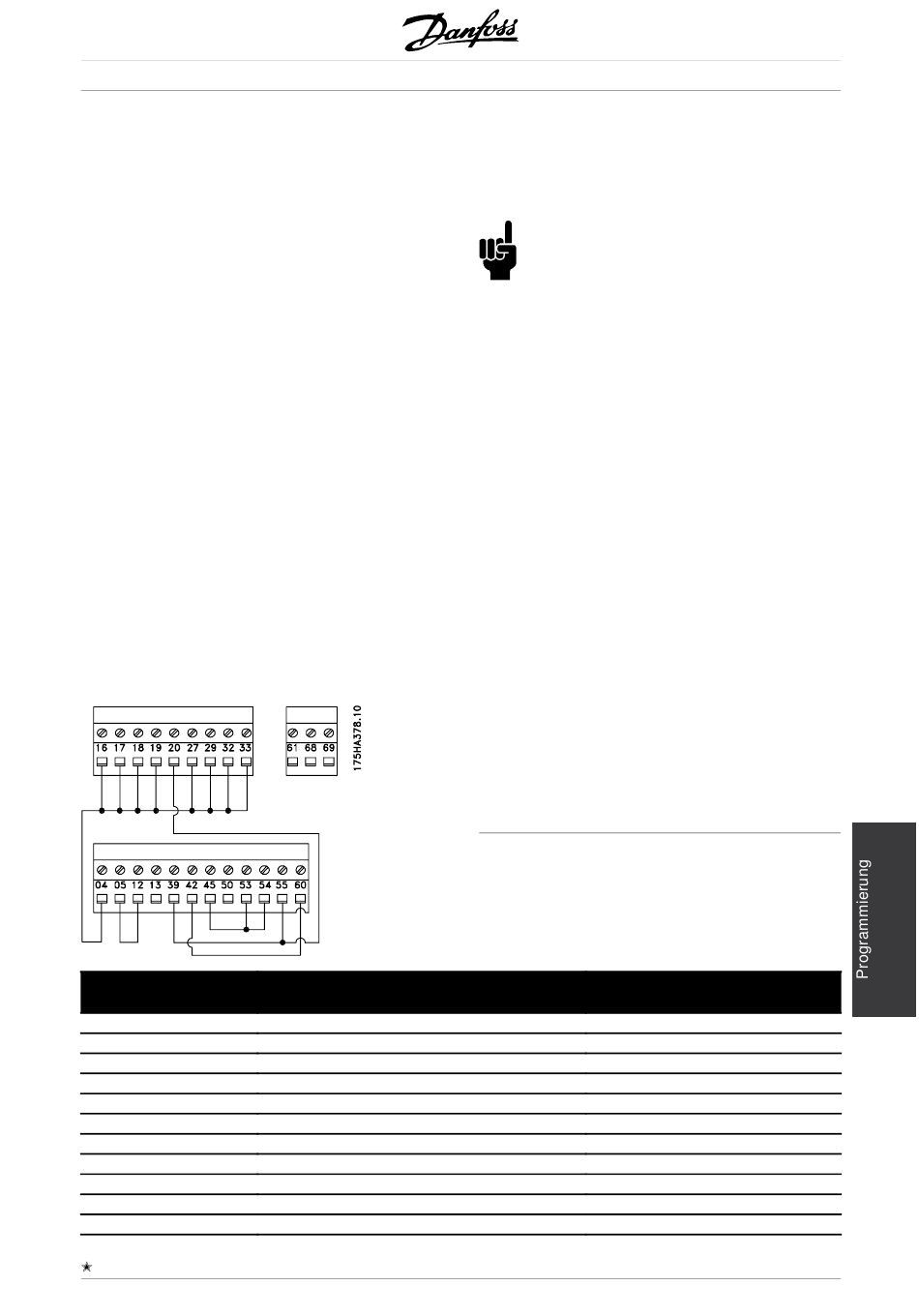

Prüfstecker:
Parameter Nr.
621
622
623
624
625
626
627
628
629
630
631
= Werkseinstellung. () = Displaytext. [] = bei Kommunikation über serielle Schnittstelle benutzter Wert
MG.50.R4.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
Beschreibung
Typenschild
AKD-Typ
Leistungsteil
AKD-Bestellnummer
Software-Version Nr.
LCP-Identifikationsnummer
Datenbank-Identifikationsnummer
Leistungsteil-Identifikationsnummer
Anwendungsoption, Typ
Anwendungsoption, Bestellnummer
Kommunikationsoption, Typ
Kommunikationsoption, Bestellnummer
Initialisierung [3] ist zu wählen, wenn eine
Werkseinstellung des Gerätes gewünscht wird,
ohne daß ein Reset der Parameter 500, 501
+ 600-605 + 615-617 erfolgt.
ACHTUNG!:
Vor der Intitialisierung muß der
Frequenzumrichter gestoppt werden
und der Motor stehen.
Vorgehensweise bei Initialisierung:
1. Funktion Initialisierung.
2. [OK]-Taste drücken.
3. Netzspannung unterbrechen und warten, bis
die Displaybeleuchtung erlischt.
4. Netzspannung wieder einschalten.
Durch Gedrückthalten von drei Tasten bei
gleichzeitigem Einschalten der Netzspannung
kann eine manuelle Initialisierung vorgenommen
werden. Eine manuelle Initialisierung bewirkt, daß
alle Parameter auf Werkseinstellung gestellt werden;
ausgenommen Par. 600-605.
Die Vorgehensweise bei der manuellen
Initialisierung ist wie folgt:
1. Netzspannung unterbrechen und warten, bis die
Displaybeleuchtung abgeschaltet hat.
2. Die Tasten [DISPLAY/STATUS] + [MENU] +
[OK] gleichzeitig gedrückt halten und dabei die
Netzspannung einschalten. Im Display erscheint
ganz kurz die Meldung MANUAL INITIALIZE.
3. Wenn im Display UNIT READY erscheint, ist die
Initialisierung des Frequenzumrichters beendet.
(AKD TYP)
(LEISTUNGSTEIL)
(AKD-BESTELL NR.)
(SOFTWARE VERSION)
(LCP VERSION)
(DATENBANK ID-NR)
(LEISTUNGST.ID-NR)
(OPTION 1 TYP)
(OPTION 1 BEST.NR)
(OPTION 2 BEST.NR)
(OPTION 2 BEST.NR)
AKD 5000
Anzeigetext
109
