300 Klemme 16, Eingang
(EING.16 DIGITAL)
Funktion:
In diesem und den nachfolgenden Parametern
können verschiedene Funktionen für die Eingänge
der Klemmen 16-33 angewählt werden.
Diese Funktionsmöglichkeiten sind in einer Übersicht
auf Seite 111 dargestellt. Die maximale Frequenz
für die Klemmen 16, 17, 18 und 19 beträgt 5
kHz. Die maximale Frequenz für die Klemmen
29, 32 und 33 beträgt 65 kHz.
Beschreibung der Auswahl:
Keine Funktion muss gewählt werden, wenn der
Frequenzumrichter auf die der Klemme zugeführten
Signale nicht reagieren soll.
Reset setzt den Frequenzumrichter nach einem
Alarm auf Null zurück; es können allerdings nicht
alle Alarme zurückgesetzt werden.
Motorfreilaufstopp invers wird verwendet, wenn
der Frequenzumrichter den Motor frei laufen
lassen soll, um anzuhalten. Logisch '0' bewirkt
Motorfreilaufstopp und Quittierung.
Quittieren und Motorfreilaufstopp invers
dient zum Aktivieren von Freilaufstopp gleichzeitig
mit einer Quittierung. Logisch '0' bewirkt
Motorfreilaufstopp und Quittierung.
Schnellstopp invers dient zum Anhalten des Motors
in Übereinstimmung mit der Schnellstopp-Rampe
(geräteabhängig). Logisch '0' führt zum Schnellstopp.
Gleichstrombremse invers dient dazu, den Motor
anzuhalten, indem ihm für eine bestimmte Zeit
Gleichstrom zugeführt wird, siehe Parameter 125-127.
Beachten Sie bitte, dass diese Funktion nur aktiviert
ist, wenn die Werte der Parameter 126-127 ungleich 0
sind. Logisch '0' führt zum Bremsen mit Gleichstrom.
Stopp invers wird durch Unterbrechen der Spannung
an der Klemme aktiviert. Wenn also die Klemme
spannungslos ist, kann der Motor nicht laufen.
Der Stoppvorgang erfolgt gemäß der gewählten
Rampe (Parameter 207/208).
Keiner der oben aufgeführten Stoppbefehle
(Start blockiert) darf zur Abschaltung
für Reparaturzwecke benutzt werden.
In solchen Fällen den Frequenzumrichter immer
vom Versorgungsnetz trennen.
= Werkseinstellung. () = Displaytext. [] = bei Kommunikation über serielle Schnittstelle benutzter Wert
84
ACHTUNG!:
Bitte beachten Sie, dass ein Stopp-Befehl an
der Drehmomentgrenze nur dann zum Anhalten
des Frequenzumrichters führt, wenn Klemme
42, 45, 01 oder 04 an Klemme 27 angeschlossen
ist. Die Einstellung an Klemme 42, 45, 01 oder 04
muss Drehmomentgrenze und Stopp [27] sein.
Start wird gewählt, wenn ein Start/Stopp-Befehl
(Betriebsbefehl, Gruppe 2) gewünscht wird. Logisch
'1' = Start, logisch '0' = Stopp.
002

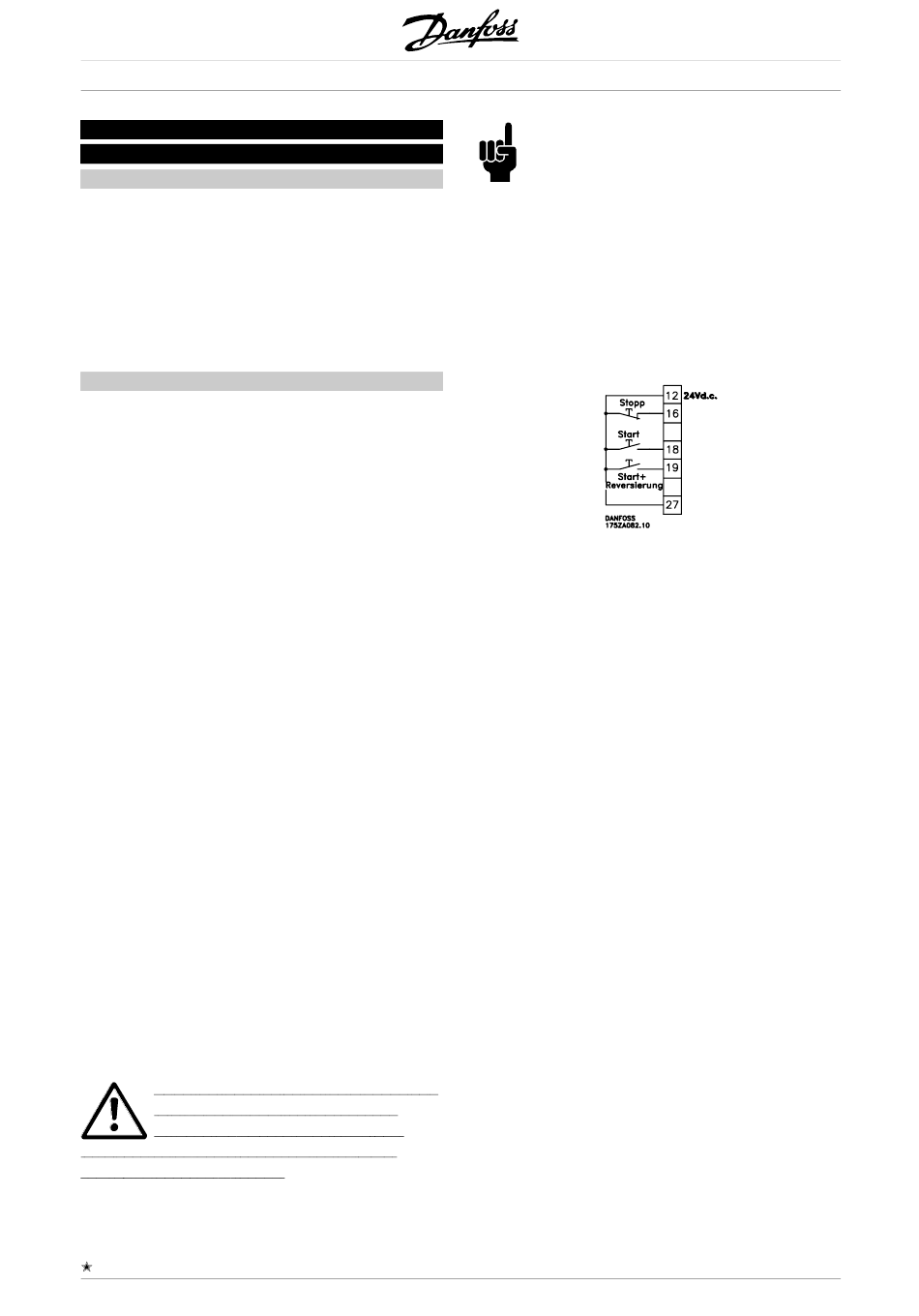

Pulsstart: wird mindestens 3 ms lang ein Impuls
angelegt, so läuft der Motor an, sofern kein
Stoppbefehl (Betriebsbefehl, Gruppe 2) gegeben
wurde. Der Motor wird durch kurzes Aktivieren
von Stopp invers angehalten.
Reversierung: Im AKD nicht angewendet.
Start Reversierung: Im AKD nicht angewendet.
Nur rechtsdrehender Start wird verwendet, wenn
die Motorwelle beim Start nur rechtsdrehen soll.
Nicht anwenden bei Prozessregelung mit
Istwertrückführung.
Nur linksdrehender Start wird verwendet, wenn
die Motorwelle beim Start linksdrehen soll.
Nicht anwenden bei Prozessregelung mit
Istwertrückführung.
Festdrehzahl Jog wird verwendet, um die
Ausgangsfrequenz außer Kraft zu setzen und die
Jogfrequenz von 10 Hz einzustellen. Festdrehzahl
ist nicht aktiviert, wenn ein Stopp-Befehl gegeben
wurde (Start blockiert). Die Festdrehzahl setzt Stopp
außer Kraft (Betriebsbefehl, Gruppe 2).
Festsollwertanwahl, ein wird verwendet, um
zwischen externem Sollwert und Festsollwert zu
wechseln. Voraussetzung ist die Auswahl von
Externe Anwahl [2] in Parameter 214 Sollwert-Funkt.
Logisch '0' = externer Sollwert aktiv; logisch '1'
= einer der vier Festsollwerte ist aktiv gemäß
der nachstehenden Tabelle.
