Datenblatt
Elektrischer Stellantrieb, 3-Punkt Eingangssignal
AMV 150
Beschreibung
Hinweis:
Wenn ein Regler mit
Relaisausgängen verwendet
wird, sollten Relais mit höherem
Nennstrom und Einschaltstrom
(mind. 40 A) ausgewählt werden.
Bestelldaten
Technische Daten
© Danfoss | 2023.09

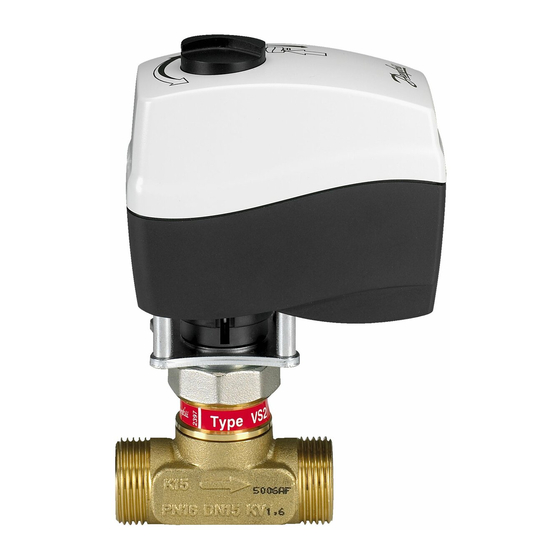

Der Stellantrieb AMV 150 ist für den Einsatz in
Fernwärme-, Heizungs-, Fußbodenheizungs-
und Solarheizsystemen sowie in Zonen-,
Komfortkühl-, Lüftungssystemen und
Klimaanlagen etc. konzipiert.
Stellantrieb
Typ Spannungsversorgung Stellzeit
24 VAC
AMV 150
230 VAC
Spannungsversorgung
Leistungsaufnahme
Frequenz
Stellsignal
Stellkraft
Max. Hub
Stellzeit
Max. Medientemperatur
Umgebungstemperatur
Lager- und Transporttemperatur
Umgebungsfeuchte
Schutzklasse
Schutzart
Gewicht
- Kennzeichnung entsprechend den Normen
Der Stellantrieb sollte durch elektronische
Regler mit Triac- oder Halbleiterrelais mit
Nulldurchgangserkennung geregelt werden.
Der Stellantrieb kann kombiniert werden mit:
- Durchgangsventil VS 2 (nur DN 15) und VMV
- Dreiwegeventil AVQM (nur DN 15)
Merkmale:
• Manuelle Bedienung möglich
• Positionsanzeige
• Im Lieferumfang ist ein 1.5-m-Kabel enthalten
• Für hohe Temperaturen geeignet
Eigenschaften:
• Spannungsversorgung
24 V AC, 50 Hz/60 Hz
230 V AC, 50 Hz/60 Hz
• Stellsignal: 3-Punkt
• Stellkraft: 250 N
• Nennhub: 5 mm
• Stelltzeit: 24 s/mm
• Max. Medientemperatur: 150 °C
Accessories
Bestellnr. Typ
082G3089
24 s/mm Kabel
082G3090
V
VA
Hz
N
mm
s/mm
°C
kg
Niederspannungsrichtlinie (LVD) 2014/35/EU: EN 60730-1, EN 60730-2-14
Elektromagnetische Kompatibilitätrichtlinie (EMC) 2014/30/EU:
EN 61000-6-2, EN 61000-6-3
Spannungsversorgung Stellzeit
24 VAC
5 m
230 VAC
24 oder 230 AC; +10 % bis −15 %
1 (24 V), 8 (230 V)
50 /60
3-Punkt Schritt
250
5
24
150
0 bis 55
−40 bis 70
5 bis 95 % (nicht kondensierend)
II
IP 54
0.34
AI073386476654de-000703 | 1
Bestellnr.
082H8052
082H8053
