Benutzerhandbuch | Temperaturregler für begehbare Kühl- und Gefrierschränke, Typ AK-RC 204B, 205C

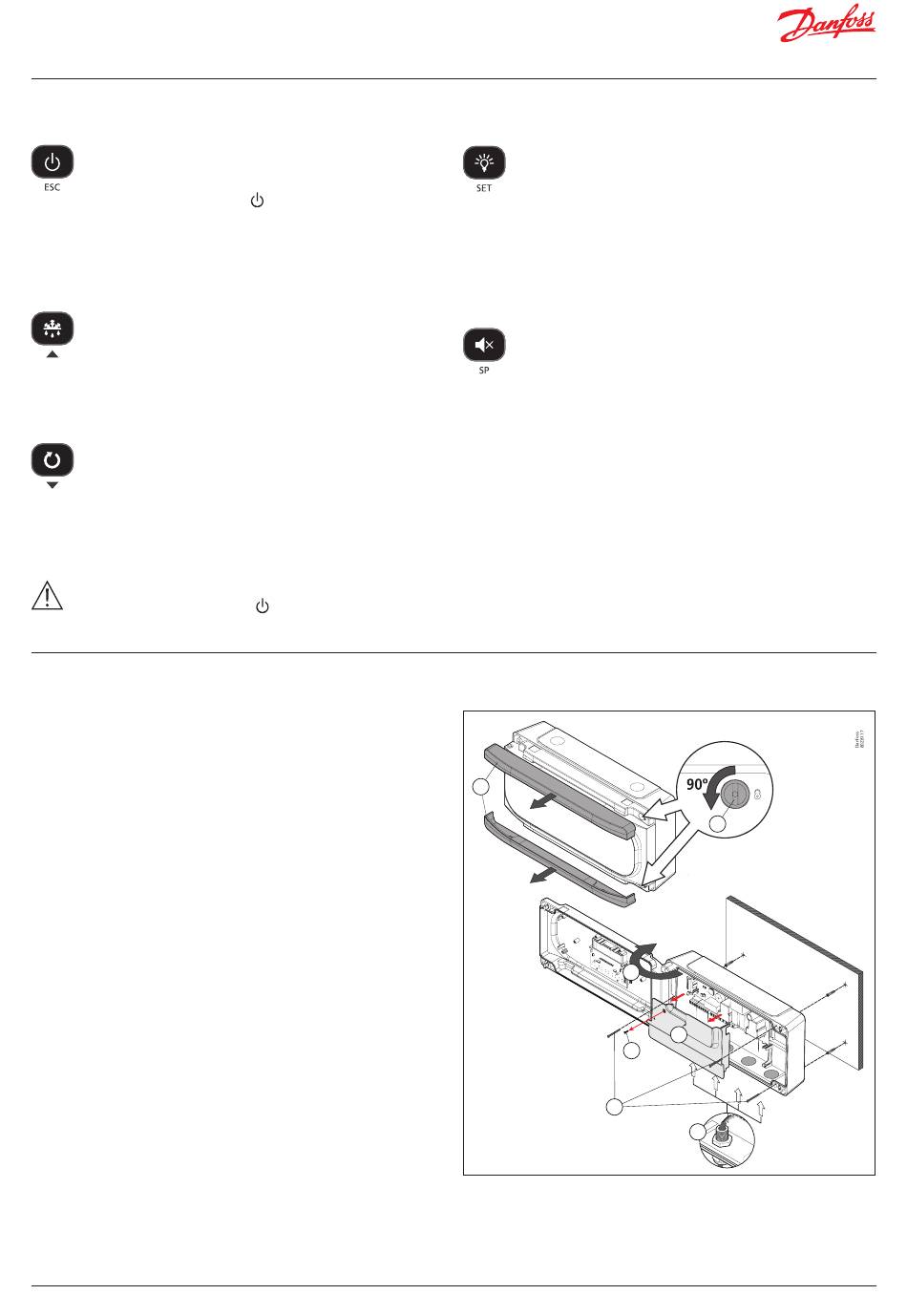

4.1 Tastatur
Durch 3 Sekunden langes Drücken wird der
Standby-Modus aktiviert/deaktiviert. In diesem
Modus wird die Regelung unterbrochen und das
Stromversorgungssymbol
Im Programmierungsmenü wird mit dieser Taste der
Parameter ohne Speichern der Änderungen verlassen,
in die vorherige Ebene zurückgekehrt oder die
Programmierung verlassen.
Durch kurzes Drücken wird 10 Sekunden lang die Temperatur
des Fühlers S2 angezeigt (sofern dieser aktiviert ist).
Drei Sekunden langes Drücken aktiviert/deaktiviert
das Abtauen.
Im Programmierungsmenü ermöglicht diese Taste das
Navigieren zwischen den Ebenen bzw. das Ändern des
Parameterwerts während des Einstellens eines Parameters.
Durch 3 Sekunden langes Drücken wird der Modus
„kontinuierlicher Zyklus" aktiviert bzw. deaktiviert.
Im Programmierungsmenü ermöglicht diese Taste das
Navigieren zwischen den Ebenen bzw. das Ändern
des Parameterwerts während des Einstellens eines
Parameters.
STANDBY
Falls die Regelung aufgrund ihrer Konfiguration nicht sofort gestoppt werden kann, wird ein kontrollierter Stoppvorgang
ausgelöst, und das Symbol
drücken Sie die Standby-Taste erneut 3 Sekunden lang.

5. Installation

• Entfernen Sie den Rahmen (1), indem Sie ihn nacheinander an
den Seiten herausziehen.
• Drehen Sie die Schrauben (2) um 90° gegen den Uhrzeigersinn
und öffnen Sie die Tür (3).
• Montieren Sie die erforderlichen Stopfbuchsen (4),
indem Sie die mitgelieferten Kappen entfernen.
• Markieren und bohren Sie die Löcher mithilfe der beiliegenden
Schablone in die Wand.
• Befestigen Sie den Regler an der Wand. Handelt es sich um
Mauerwerk, verwenden Sie die mitgelieferten Schrauben und
Dübel; besteht die Wand aus Blech (Kühlraum), verwenden Sie
die mitgelieferten Schrauben ohne Dübel (5).
• Entfernen Sie die Kunststoffabdeckung (7), indem Sie die
Schraube (6) lockern und den Regler gemäß den Anweisungen
auf S. 7 verdrahten.
• Wenn die Verdrahtung abgeschlossen ist, bringen Sie
die Kunststoffabdeckung (7) wieder an, schließen Sie die
Abdeckung (3), ziehen Sie die Schrauben (2) fest und bringen
Sie den Rahmen (1) wieder an.
4 | BC419141115574de-000102
wird angezeigt.
blinkt. Um den geplanten Abschaltvorgang zu stoppen und den Standby-Modus zu erzwingen,
Durch kurzes Drücken wird die Beleuchtung des
Kühlraumes ein-/ausgeschaltet.
Durch 3 Sekunden langes Drücken wird das reduzierte
Programmierungsmenü aufgerufen.
Durch 6 Sekunden langes Drücken wird das erweiterte
Programmierungsmenü aufgerufen.
Im Programmierungsmenü kann mit dieser Taste auf
die Ebene zugegriffen werden, die auf dem Bildschirm
angezeigt wird, bzw. beim Einstellen eines Parameters
der neue Wert akzeptiert werden.
Durch kurzes Drücken wird der aktuelle Sollwert
angezeigt, wobei vorübergehende Änderungen durch
andere Parameter (C10 oder C12) berücksichtigt werden.
Bei aktiviertem Alarm wird durch kurzes Drücken das
akustische Alarmsignal ausgeschaltet. Durch 3 Sekunden
langes Drücken wird auf die Einstellung des Sollwerts
zugegriffen.
1
3
6
5
© Danfoss | Climate Solutions | 2023.01
2
7
4
Max. Ø 25 mm
