DSP 1 Small
6. Elektrische Installation
Beim Verdrahten und Anschließen der DSP 1 Small müssen die IEC-
Vorschriften und die Bestimmungen der örtlichen Stromversorger
eingehalten werden. Deshalb dürfen diese Arbeiten nur von quali-
fiziertem Personal ausgeführt werden.
Die Übergabestation DSP 1 Small von Danfoss District Energy ist be-
reits ab Werk verdrahtet. Der elektrische Anschluss erfolgt gemäß
dem Schaltplan des installierten Reglers.
Verwenden Sie ausschließlich Fühler des Typs PT 1000. Der Netzan-
schluss der DSP 1 small von Danfoss District Energy muss über den
FI-Schutzschalter an der Klemmdose (1F1 6 A) erfolgen.
Station intern komplett verdrahtet, elektrischer Anschluss 1 ~ 230V
(L1, N, PE) sowie Installation und elektrische Verdrahtung des An-
schlusses: Außentemperatursensor S1, S8, TWE-Umwälzpumpe P3
und WHZ sind kundenseitig vorzusehen und an die Klemmleiste in
der Steuerung anzuschließen Kabinett. Strom, Sensor S1, S8 und
Wärmezähler sind immer in der Anschlussdose (JB) angeschlossen.
Die Pumpen P1, P2 und P5 sowie die Sensoren S3, S4, S5 und S6 zum
Einbau in eine Trinkwassererwärmungsanlage müssen direkt an die
ECL 310 angeschlossen werden.
Je nach Anwendungstyp müssen M1 und M2 sowie die Thermostate
STW und STW-FBH direkt an die ECL 310 angeschlossen werden.

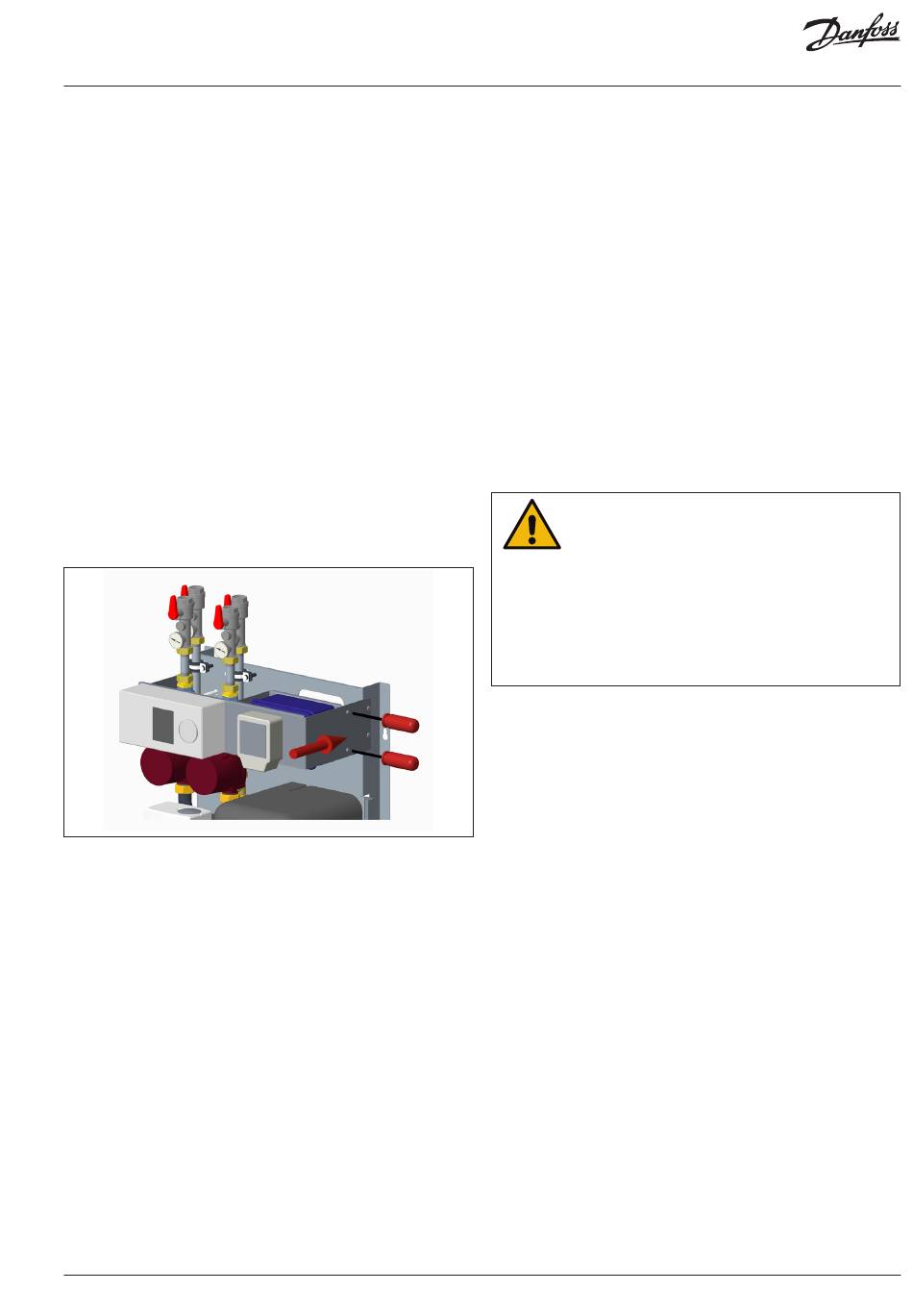

Um Zugang zu JB zu erhalten, lösen Sie bitte die Schrauben (4 Stück)
und heben Sie die Platte zur Positionierung des Wärmezähler-Compu-
ters vor dem Verteilerkasten an und ziehen Sie sie heraus.
Zentralgerät zur witterungsgeführten Vorlauftemperaturregelung
mit beleuchtetem grafischem Display, für direkt oder indirekt an-
geschlossene Nah- und Fernwärmeanlagen, Kessel- oder Lüftungs-
anlagen. Softwarevorgabe über intelligente Applikationsschlüssel.
Gleitende Rücklauftemperaturbegrenzung für Raumheizung, Frost-
schutzfunktion, min.- und max. Vorlauftemperaturbegrenzung, Som-
merausschaltung, Nachtabsenkung, einstellbarer Heizkennlinie und
Parallelverschiebung, Regelung der Raumtemperatur, Fühlerüberwa-
chung, Stellantriebsschutz und Pumpenintervallschaltung, Sommer-/
Winterzeitumschaltung.
Das webbasierte ECL-Portal kommuniziert mit dem ECL Comfort 310
und bietet dadurch ein benutzerfreundliches und umfangreiches
SCADA-Tool (Supervisory Control And Data Acquisition) für alle Be-
nutzer, Servicemitarbeiter und dem Einsatz bei der Inbetriebnahme.
AQ439432020889de-010101
Mithilfe des Tools kann überall und jederzeit über Laptops oder Smart-
phones auf die Heizungs- und/oder Kühlungsanwendung zugegriffen
werden. Dadurch steigt das Service- Level, während die Reaktionszeit
auf Alarme sinkt.
Zugriff auf den ECL Comfort über einen Webbrowser. Nach dem Ein-
richten eines Kontos kann der Zugriff auf den ECL Comfort 310 auch
über ein Smartphone erfolgen.
Die Software des ECL-Tools für den ECL Comfort 310 bietet ver-
schiedene Möglichkeiten für eine alternative Fernsteuerung in Abhän-
gigkeit des ECL Portals und der OPC-Serversoftware. Der Anschluss
des Wärmezählers umfasst die Spannungsversorgung von 230 V
sowie ein Datenübertragungs-Buskabel (2 × 0,5 mm², geschirmt) vom
Busanschluss am Zähler zur DSP 1 Small von Danfoss District Energy).
Blitzschutz:
Es wird empfohlen, ein Transientenschutzmodul mit Grob- und Fein-
schutz zu installieren.
Falls kein Transientenschutzmodul verfügbar oder installiert ist, muss
der Kunde über das erhöhte Risiko direkter und indirekter Blitzschläge
informiert werden.
5 SICHERHEITSVORSCHRIFTEN
1. Vor jeglichen Arbeiten L1 und N trennen!
2. Gegen ein Wiedereinschalten/Anlegen der Spannung sichern!
3. Prüfen, dass keine Spannung anliegt!
4. Übergabestation vor benachbarten
stromführenden Geräten schützen!
5. Allgemeine elektrische Sicherheitsvorschriften beachten..
© Danfoss | 2023.01 | 15
