Betriebsanleitung

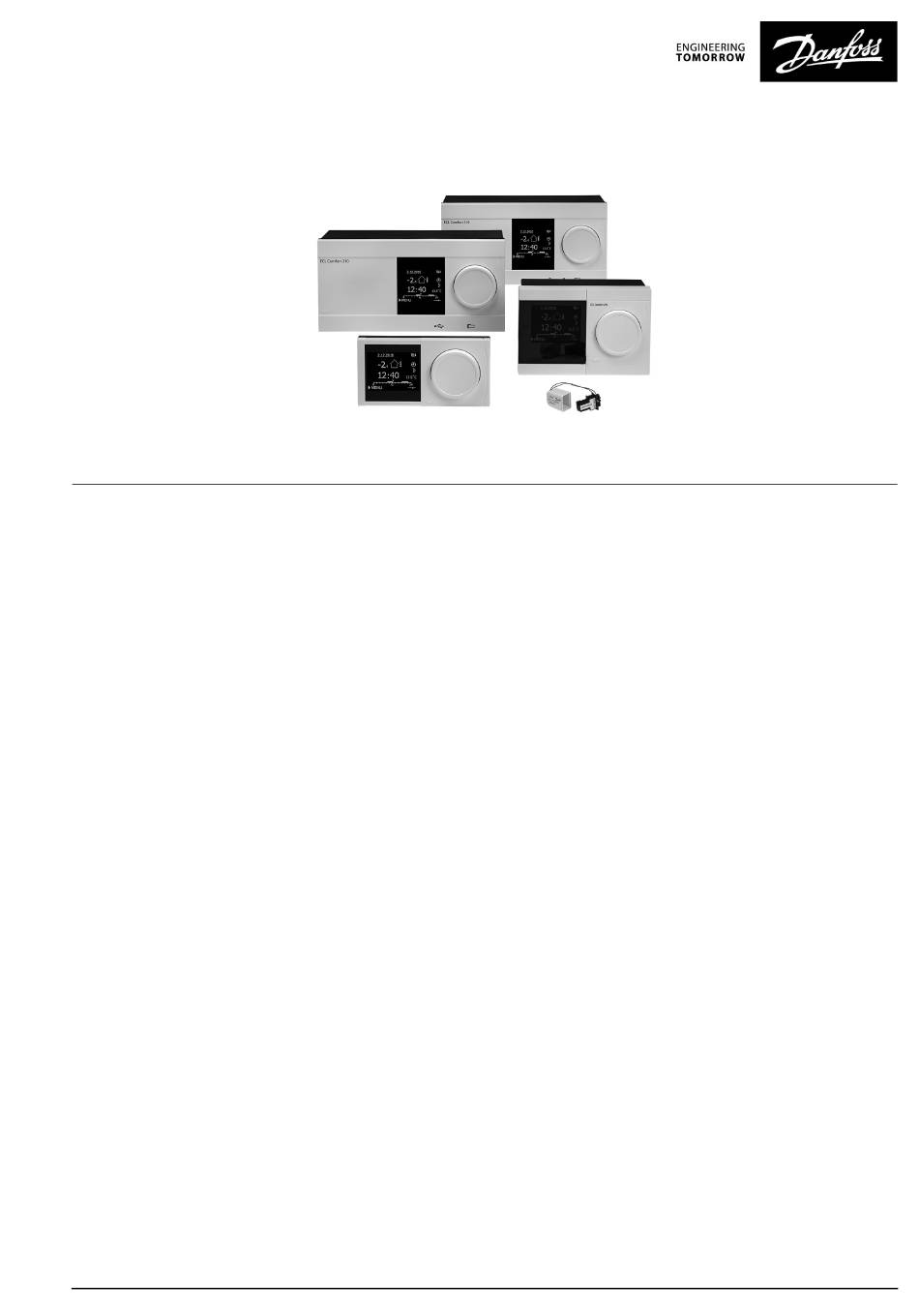

ECL Comfort 310, Applikation A367

1.0 Inhaltsverzeichnis

1.0 Inhaltsverzeichnis .............................................. 1
1.1
2.0 Installation ........................................................ 5
2.1
Vor der Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
2.2
Auswahl des Anlagentyps. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
2.3
Montage. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
2.4
Anordnen der Temperaturfühler . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
2.5
Elektrischer Anschluss . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
2.6
Einsetzen des Applikationsschlüssels . . . . . . . . . . . . . . . . . . . . . . . . . . 26
2.7
Checkliste . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33
2.8
Navigation, ECL-Applikationsschlüssel A367 . . . . . . . . . . . . . . . . . 34
3.0 Alltagsbetrieb.................................................. 37
3.1
Bedienung und Navigation durch die Menüs. . . . . . . . . . . . . . . . . 37
3.2
Erläuterungen zum Reglerdisplay . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38
3.3
3.4
3.5
Übersicht über mögliche Einflussfaktoren . . . . . . . . . . . . . . . . . . . . 44
3.6
Handbetrieb . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45
3.7
Wochenprogramm . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46
5.0 Einstellungen .................................................. 50
5.1
Einführung in die Einstellungen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50
5.2
Vorlauftemperatur. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51
5.3
Begrenzung der Raumtemperatur. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55
5.4
Begrenzung der Rücklauftemperatur . . . . . . . . . . . . . . . . . . . . . . . . . . 57
5.5
stung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 63
5.6
Optimierung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 68
5.7
Regelparameter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 75
5.8
Applikation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 79
5.9
Heizung Aus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 89
5.10 Speichertemperatur. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 92
5.11 Alarm . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 97
5.12 Alarm Übersicht. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 100
5.13 LEGIO Desinfektion . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 101
© Danfoss | 2021.03
6.0 Allgemeine Reglereinstellungen ..................... 103
6.1
6.2
Uhrzeit & Datum . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 104
6.3
Ferien . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 105
6.4
Übersicht Eingänge . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 109
6.5
Speicher . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 110
6.6
Ausgang schreiben . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 111
6.7
Hauptfunktionen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 112
6.8
System . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 114
7.0 Weitere Informationen ................................... 122
7.1
ECA 30/31 Setupvorgang. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 122
7.2
Übersteuerungsfunktion . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 130
7.3
Mehrere Regler im selben System . . . . . . . . . . . . . . . . . . . . . . . . . . . . 135
7.4
Häufig gestellte Fragen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 138
7.5
Begriffsbestimmungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 142
7.6
Typ (ID 6001), Übersicht . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 146
7.7
Firmware . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 147
7.8
Übersicht Parameter-ID. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 148
AQ005186455839de-000402 | 1

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Danfoss A367

Inhaltszusammenfassung für Danfoss A367

  • Seite 1: Inhaltsverzeichnis

    ECA 30/31 Setupvorgang........122 Navigation, ECL-Applikationsschlüssel A367 ....34 Übersteuerungsfunktion .

  • Seite 2: Wichtige Sicherheitshinweise Und Produktinformationen

    Betriebsanleitung ECL Comfort 310, Applikation A367 1.1 Wichtige Sicherheitshinweise und Produktinformationen 1.1.1 Wichtige Sicherheitshinweise und Produktinformationen Die vorliegende Instruktion gilt für den ECL-Applikationsschlüssel A376 (Bestellnummer 087H3825). Die Funktionen lassen sich mit dem ECL Comfort 310 regeln, der darüber hinaus die Kommunikation per M-Bus, ModBus und Ethernet (Internet) ermöglicht.
  • Seite 3 Betriebsanleitung ECL Comfort 310, Applikation A367 Sicherheitshinweis Um Personenschäden und Schäden am Regler zu vermeiden, ist die vorliegende Installationsanleitung unbedingt vor der Installation und Inbetriebnahme sorgfältig durchzulesen. Die anfallenden Montage-, Inbetriebnahme- und Wartungsarbeiten dürfen nur durch autorisiertes Fachpersonal durchgeführt werden.
  • Seite 4 Betriebsanleitung ECL Comfort 310, Applikation A367 Jeder ausgewählte Parameter besitzt eine eindeutige Identifikationsnummer (ID-Nr.). Beispiel: Erste Ziffer Zweite Ziffer Die letzten drei Ziffern 11174 Heizkreis 1 Parameter- nummer 12174 Parameter- Heizkreis 2 nummer Wird eine ID-Bezeichnung mehr als einmal erwähnt, bedeutet das, dass es besondere Einstellungen für eine oder mehrere...

  • Seite 5: Installation

    2.0 Installation 2.1 Vor der Installation Die beiden ApplikationenA367.1 und A367.2 sind nahezu Typische A367-Anwendung: identisch. Die Applikation A367.2 verfügt jedoch über einige zusätzliche Funktionen, die gesondert beschrieben werden. Die beiden Applikationen sind sehr flexibel. Das Grundkonzept ist nachfolgend beschrieben.
  • Seite 6 Das Motorregelventil M2 regelt den Heizkreis 2. Die Rücklauftemperatur (S2) ermöglicht eine Begrenzung (wie zuvor beschrieben). Weicht die vom Fühler S9 (S7 in A367.2) gemessene Raumtemperatur von der gewünschten Raumtemperatur ab, kann die gewünschte Vorlauftemperatur entsprechend angepasst werden.
  • Seite 7 Betriebsanleitung ECL Comfort 310, Applikation A367 Warmwasser (WW, Kreis 3): A367.1, Beispiel d: Mit Hilfe eines Wochenprogramms (mit bis zu 3 „Komfort“-Perioden am Tag) kann der WW-Kreis in die Betriebsart „Komfort“ oder „Sparen“ geschaltet werden (d. h. zwei unterschiedliche Temperaturwerte können für die gewünschte WW-Temperatur festgelegt werden).
  • Seite 8 Betriebsanleitung ECL Comfort 310, Applikation A367 A367.2: Typische A367.2-Anwendung: Wenn die von S6 gemessene WW-Temperatur niedriger als die gewünschte WW-Temperatur im Speicher ist, wird die Umwälzpumpe (P1) ausgeschaltet (AUS), sofern die WW-Erwärmung im Vorrangbetrieb erfolgt und die Tauscherladepumpe (P2) wird eingeschaltet (EIN). Die gewünschte WW-Temperatur am Fühler S3 wird über das Motorregelventil (M1)
  • Seite 9 Die Legio-Desinfektion kann an ausgewählten Wochentagen aktiviert werden. A367.2, Beispiel b: Nur A367.1: Der WW-Kreis kann als primärer Kreis angeschlossen werden, und das Ventil „P2/M3“ fungiert dann als ON/OFF-Ventil. Die WW-Zirkulationspumpe (P3) verfügt über ein Wochenprogramm mit bis zu 3 Einschaltzeiten pro Tag.

  • Seite 10: Auswahl Des Anlagentyps

    Betriebsanleitung ECL Comfort 310, Applikation A367 2.2 Auswahl des Anlagentyps Skizzieren Sie Ihre Applikation Die Regler ECL Comfort wurden für Heiz-, Trinkwarmwasser- (TWW) und Kühlsysteme unterschiedlicher Art und Größe entwickelt. Sollte sich Ihr System von den dargestellten Abbildungen unterscheiden, wird empfohlen, eine Skizze von Ihrem System anzufertigen.

  • Seite 11: Montage

    Betriebsanleitung ECL Comfort 310, Applikation A367 2.3 Montage 2.3.1 Montieren des ECL Comfort Reglers Siehe die Einbauanleitung, die im Lieferumfang des Reglers ECL Comfort enthalten ist. Um den Zugang zu erleichtern, montieren Sie den Regler ECL Comfort in der Nähe des Systems.

  • Seite 12: Wandmontage

    Betriebsanleitung ECL Comfort 310, Applikation A367 Das Verriegeln und Entriegeln lässt sich am einfachsten unter Zuhilfenahme eines Schraubendrehers als Hebel durchführen. Wandmontage Befestigen Sie den Sockel an einer Wand mit glatter Oberfläche. Stellen Sie die elektrischen Verbindungen her und setzen Sie den Regler in den Sockel ein.

  • Seite 13: Montieren Der Fernbedienungseinheit Eca

    Betriebsanleitung ECL Comfort 310, Applikation A367 Ehe Sie den Regler vom Sockel entfernen, vergewissern Sie sich, dass die Stromversorgung abgeschaltet ist. 2.3.2 Montieren der Fernbedienungseinheit ECA 30/31 Wählen Sie eine der folgenden Montageformen: • Wandmontage (ECA 30 und ECA 31) •...
  • Seite 14 Betriebsanleitung ECL Comfort 310, Applikation A367 2.3.3 Befestigung des internen E/A-Moduls ECA 32 Montage des internen E/A-Moduls ECA 32 Das Modul ECA 32 (Bestellnummer 087H3202) kann in den Sockel des ECL Comfort 310/310B eingesetzt werden und so zusätzliche Ein- und Ausgangssignale für relevante Applikationen liefern.

  • Seite 15: Anordnen Der Temperaturfühler

    Betriebsanleitung ECL Comfort 310, Applikation A367 2.4 Anordnen der Temperaturfühler 2.4.1 Anordnen der Temperaturfühler Um eine ordnungsgemäße Regelfunktion zu gewährleisten, müssen die Temperaturfühler an der richtigen Stelle im System angebracht werden. Die nachfolgend beschriebenen Temperaturfühler sind für die Produktreihen ECL Comfort 210, 296 und 310 bestimmt. Es werden jedoch nicht alle Temperaturfühler für Ihr System benötigt!
  • Seite 16 Betriebsanleitung ECL Comfort 310, Applikation A367 Zusammenhang zwischen der Temperatur und dem ohmschen Temperaturfühler Pt1000 (nach IEC 751 - Klasse B, 1000 Ω / 0 °C) Widerstand 16 | © Danfoss | 2021.03 AQ005186455839de-000402...

  • Seite 17: Elektrischer Anschluss

    Betriebsanleitung ECL Comfort 310, Applikation A367 2.5 Elektrischer Anschluss 2.5.1 Elektrische Anschlüsse – 230 VAC Warnung Zwischen den elektrischen Leitern auf der Leiterplatte für Netzspannung, Relaiskontakten und Triacausgängen wurde der Sicherheitsabstand von mindestens 6 mm nicht eingehalten. Die Ausgänge dürfen nicht als galvanisch getrennte (potentialfreie) Ausgänge verwendet werden.
  • Seite 18 Betriebsanleitung ECL Comfort 310, Applikation A367 Schließen Sie wichtige Bauteile (wie z. B. Pumpen oder ECL 210/310 Motorregelventile) an die gemeinsame Masse an. ECL 296 Für applikationsspezifische Anschlüsse siehe auch die Einbauanleitung (im Lieferumfang des Applikationsschlüssels enthalten). Leiterquerschnitt: 0.5 - 1.5 mm²...

  • Seite 19: Elektrische Anschlüsse - 24 Vac

    Betriebsanleitung ECL Comfort 310, Applikation A367 2.5.2 Elektrische Anschlüsse – 24 VAC Für applikationsspezifische Anschlüsse siehe auch die Einbauanleitung (im Lieferumfang des Applikationsschlüssels enthalten). Maximale Belastbarkeit: 4 (2) A/24 VAC Relaisklemmen (4 A für ohmsche Last, 2 A für induktive Last)
  • Seite 20 Betriebsanleitung ECL Comfort 310, Applikation A367 2.5.3 Elektrische Anschlüsse, Sicherheitsthermostate, allgemein Für applikationsspezifische Anschlüsse siehe auch die Einbauanleitung (im Lieferumfang des Applikationsschlüssels enthalten). Sobald der Sicherheitsthermostat (ST) eine zu hohe Temperatur mißt, wird die Sicherheitskette ausgelöst und der Stellantrieb schließt sofort das Ventil.

  • Seite 21: Elektrischer Anschluss, Temperaturfühler Pt 1000 Und Andere Signale

    Betriebsanleitung ECL Comfort 310, Applikation A367 2.5.4 Elektrischer Anschluss, Temperaturfühler Pt 1000 und andere Signale Für Fühler- und Eingangsanschlüsse siehe Montageanleitung (liegt dem Applikationsschlüssel bei). A367: Klemme Fühler/Bezeichnung (empfohlen) 29 und 30 S1 Außentemperaturfühler* ESMT 28 und 30 S2 Rücklauftemperaturfühler,...
  • Seite 22 Betriebsanleitung ECL Comfort 310, Applikation A367 Leiterquerschnitt für den Fühleranschluss: Min. 0.4 mm². Gesamtkabellänge: max. 200 m (Summe aller Fühlerleitungen inkl. dem internen Kommunikationsbus ECL 485). Durch Kabellängen über 200 m kann die EMV-Störfestigkeit beeinträchtigt werden. Anschluss des Spannungssignals (0 – 10 V) von einer externen Bedarfsanforderung zur Regelung der gewünschten...

  • Seite 23: Elektrischer Anschluss Der Eca

    Betriebsanleitung ECL Comfort 310, Applikation A367 2.5.5 Elektrischer Anschluss der ECA 30/31 Klemme Klemme ECA Beschreibung Typ (empf.) 30/31 Twisted-Pair-Kabel Kabel mit verdrillten Adernpaa- Twisted-Pair-Kabel Ext. Raumtemperatur- ESM-10 fühler* * Nach dem Anschließen eines externen Raumtemperaturfühlers muss die ECA 30/31 aus- und wieder eingeschaltet werden.

  • Seite 24: Elektrischer Anschluss An Ein Bussystem

    Betriebsanleitung ECL Comfort 310, Applikation A367 Manche Applikationen enthalten keine Funktionen, die sich auf die aktuelle Raumtemperatur beziehen. Eine angeschlossene ECA 30 / 31 funktioniert dann ausschließlich als Fernbedienung. Gesamtkabellänge: max. 200 m (Summe aller Fühlerleitungen inkl. dem internen Kommunikationsbus ECL 485).

  • Seite 25: Elektrische Anschlüsse, Kommunikation

    Betriebsanleitung ECL Comfort 310, Applikation A367 2.5.7 Elektrische Anschlüsse, Kommunikation Elektrische Anschlüsse, Modbus ECL Comfort 210: Nicht-galvanisch getrennte Modbus-Anschlüsse ECL Comfort 296: Galvanisch getrennte Modbus-Anschlüsse ECL Comfort 310: Galvanisch getrennte Modbus-Anschlüsse 2.5.8 Elektrische Anschlüsse, Kommunikation Elektrische Anschlüsse, M-Bus ECL Comfort 210: Nicht integriert ECL Comfort 296: Integriert, nicht-galvanisch getrennt.

  • Seite 26: Einsetzen Des Applikationsschlüssels

    Betriebsanleitung ECL Comfort 310, Applikation A367 2.6 Einsetzen des Applikationsschlüssels 2.6.1 Einsetzen des Applikationsschlüssels Der ECL-Applikationsschlüssel enthält ECL Comfort 210/310 • die Applikation und ihre Untertypen, • die zurzeit verfügbaren Sprachen, • Werkeinstellungen: z. B. Wochenprogramme, gewünschte Temperaturen, Begrenzungswerte usw. Die Werkeinstellungen können immer wiederhergestellt werden.
  • Seite 27 Betriebsanleitung ECL Comfort 310, Applikation A367 Automatische Aktualisierung der Reglersoftware (Firmware): Die Software des Reglers wird beim Einstecken des Applikationsschlüssels automatisch aktualisiert (ab Reglerversion 1.11 (ECL 210/310) und 1.58 (ECL 296)). Die nachstehende Animation wird eingeblendet, wenn die Software aktualisiert wird: Fortschrittsbalken Während der Aktualisierung:...
  • Seite 28 Betriebsanleitung ECL Comfort 310, Applikation A367 Applikationsschlüssel: Möglichkeit 1 Der Regler ist neu und der ECL-Applikationsschlüssel ist noch nicht eingesetzt. Sie werden über eine Animation aufgefordert, den ECL-Applikationsschlüssel einzusetzen. Setzen Sie den ECL-Applikationsschlüssel ein. Nach dem Einsetzen werden die Bezeichnung und die Version des ECL-Applikationsschlüssels angezeigt (Beispiel: A266 Version 1.03).
  • Seite 29 Betriebsanleitung ECL Comfort 310, Applikation A367 (Beispiel:) Das „i“ in der oberen rechten Ecke zeigt an, dass neben den Werkeinstellungen auch der Untertyp kundenspezifische Einstellungen/Systemeinstellungen aufweist. Applikationsschlüssel: Möglichkeit 2 Auf dem Regler ist bereits eine Applikation aufgespielt. Der ECL Applikationsschlüssel ist eingesetzt. Die Applikation muss jedoch geändert werden.
  • Seite 30 Betriebsanleitung ECL Comfort 310, Applikation A367 Applikationsschlüssel: Möglichkeit 3 Es wird eine Kopie der Reglereinstellungen zum Konfigurieren eines anderen Reglers benötigt. Diese Funktion wird verwendet, • um kundenspezifische Einstellungen und Systemeinstellungen zu sichern (Back-up). • wenn ein anderer Regler ECL Comfort vom selben Typ (210, 296...

  • Seite 31: Ecl Applikationsschlüssel, Kopieren Von Daten

    Betriebsanleitung ECL Comfort 310, Applikation A367 Sprache Beim Hochladen der Applikation müssen Sie eine Sprachauswahl treffen.* Wenn Sie eine andere Sprache außer Englisch auswählen, wird diese UND die englische Sprache in den ECL‑Regler geladen. Englischsprachige Servicemitarbeiter haben so die Möglichkeit, die Menüsprache für die Dauer der Servicetätigkeit auf Englisch...
  • Seite 32 Betriebsanleitung ECL Comfort 310, Applikation A367 „Übersicht Appl.“ liefert mithilfe der ECA 30/31 keine Informationen über die Untertypen der Applikationsschlüssel. Schlüssel eingesetzt/nicht eingesetzt, Beschreibung: ECL Comfort 210/310, Reglerversionen unter 1.36: Entfernen Sie den Applikationsschlüssel. Die Einstellungen können 20 Minuten lang verändert werden.

  • Seite 33: Checkliste

    Betriebsanleitung ECL Comfort 310, Applikation A367 2.7 Checkliste Ist der ECL Comfort Regler betriebsbereit? Stellen Sie sicher, dass die richtige Spannungsversorgung an die Klemmen 9 und 10 (230 V oder 24 V) angeschlossen sind. Stellen Sie sicher, dass die richtigen Phasenbedingungen angeschlossen sind.

  • Seite 34: Navigation, Ecl-Applikationsschlüssel A367

    Betriebsanleitung ECL Comfort 310, Applikation A367 2.8 Navigation, ECL-Applikationsschlüssel A367 Navigation, Applikation A367.1 und A367.2 (* nur A367.2) Startseite Heizkreis 1 Heizkreis 2 WW, Kreis 3 ID-Nr. Funktion ID-Nr. Funktion ID-Nr. Funktion MENU Wochenprogramm wählbar wählbar wählbar Programm P Zirk.
  • Seite 35 Betriebsanleitung ECL Comfort 310, Applikation A367 Navigation, Applikation A367.1 und 367.2, Fortsetzung (* nur A367.1,** nur A367.2) Startseite Heizkreis 1 Heizkreis 2 WW, Kreis 3 ID-Nr. Funktion ID-Nr. Funktion ID-Nr. Funktion MENU 11010 12010 13051 Einstellungen Applikation ECA Adresse ECA Adresse...
  • Seite 36 Betriebsanleitung ECL Comfort 310, Applikation A367 Navigation, Applikation A367.1 und A367.2 (* nur A367.2), Allgemeine Reglereinstellungen Startseite Allgemeine Reglereinstellungen MENU ID-Nr. Funktion Uhrzeit & Datum wählbar Ferien wählbar Kreis 1 Kreis 2 Kreis 3 Übersicht Eingänge Aussentemp. Aussentemp. T-Speicher oben T-Speicher unten Akk.

  • Seite 37: Alltagsbetrieb

    Betriebsanleitung ECL Comfort 310, Applikation A367 3.0 Alltagsbetrieb 3.1 Bedienung und Navigation durch die Menüs Sie können durch die Menüs des Reglers navigieren, indem Sie Beispiel für den ECL 210/310 das Einstellrad nach links oder rechts in die gewünschte Position drehen ( Im Einstellrad ist ein Beschleuniger integriert.

  • Seite 38: Erläuterungen Zum Reglerdisplay

    Betriebsanleitung ECL Comfort 310, Applikation A367 3.2 Erläuterungen zum Reglerdisplay Dieser Abschnitt beschreibt die allgemeine Funktionsweise der Produktreihen ECL Comfort 210/296/310. Abgebildet sind typische Anzeigen, die sich nicht auf eine bestimmte Applikation beziehen. Sie können sich von den Anzeigen in Ihrer Applikation unterscheiden.
  • Seite 39 Betriebsanleitung ECL Comfort 310, Applikation A367 Auch wenn kein Raumtemperaturfühler/keine Fernbedienungseinheit an den Regler angeschlossen ist, müssen Sie die gewünschte Raumtemperatur eingeben. Wird anstelle des Temperaturwerts "- -" angezeigt, ist der entsprechende Fühler nicht angeschlossen. "- - -" angezeigt, ist ein Kurzschluss in der Fühlerverbindung aufgetreten.

  • Seite 40: Einstellen Der Gewünschten Raumtemperatur (Referenzraumtemperatur)

    Betriebsanleitung ECL Comfort 310, Applikation A367 Einstellen der gewünschten Raumtemperatur (Referenzraumtemperatur) Sie können die gewünschte Raumtemperatur ganz einfach in den für den Heizkreis bestimmten Übersichtsdisplays an Ihre Bedürfnisse anpassen. Handlung: Beschreibung: Beispiel: 20.5 Gewünschte Raumtemperatur Auswahl bestätigen. Den Wert für die Referenzraumtem- 21.0...
  • Seite 41 Betriebsanleitung ECL Comfort 310, Applikation A367 Einstellen der gewünschten WW-Temperatur Die gewünschte WW-Temperatur lässt sich einfach in den Übersichtsdisplays für den WW-Kreis einstellen. Handlung: Beschreibung: Beispiel: Gewünschte WW-Temperatur Auswahl bestätigen. Gewünschte WW-Temperatur einstellen Auswahl bestätigen. Neben der gewünschten und der aktuellen WW-Temperatur wird das Programm vom heutigen Tag angezeigt.

  • Seite 42: Allgemeiner Überblick: Bedeutung Der Symbole

    Betriebsanleitung ECL Comfort 310, Applikation A367 3.3 Allgemeiner Überblick: Bedeutung der Symbole Symbol Beschreibung Symbol Beschreibung Alarm Außentemperatur Brief Relative Luftfeuchtigkeit im Raum Temperatur Ereignis Raumtemp. Überwachung der Temperaturfühler- verbindung TWW-Temperatur Displaywähler Positionsanzeige Max. und min. Wert Betriebsart Wochenprogr. Trend Außentemperatur...

  • Seite 43: Überwachung Der Temperaturen Und Regelkomponenten

    Betriebsanleitung ECL Comfort 310, Applikation A367 3.4 Überwachung der Temperaturen und Regelkomponenten Dieser Abschnitt beschreibt die allgemeine Funktionsweise der Produktreihen ECL Comfort 210/296/310. Abgebildet sind typische Anzeigen, die sich nicht auf eine bestimmte Applikation beziehen. Sie können sich von den Anzeigen in Ihrer Applikation unterscheiden.

  • Seite 44: Übersicht Über Mögliche Einflussfaktoren

    Betriebsanleitung ECL Comfort 310, Applikation A367 3.5 Übersicht über mögliche Einflussfaktoren Dieser Abschnitt beschreibt die allgemeine Funktionsweise der Produktreihen ECL Comfort 210/296/310. Abgebildet sind typische Anzeigen, die sich nicht auf eine bestimmte Applikation beziehen. Sie können sich von den Anzeigen in Ihrer Applikation unterscheiden.

  • Seite 45: Handbetrieb

    Betriebsanleitung ECL Comfort 310, Applikation A367 3.6 Handbetrieb Dieser Abschnitt beschreibt die allgemeine Funktionsweise der Produktreihen ECL Comfort 210/296/310. Abgebildet sind typische Anzeigen, die sich nicht auf eine bestimmte Applikation beziehen. Sie können sich von den Anzeigen in Ihrer Applikation unterscheiden.

  • Seite 46: Wochenprogramm

    Betriebsanleitung ECL Comfort 310, Applikation A367 3.7 Wochenprogramm 3.7.1 Einstellen des Zeitprogramms für den Automatikbetrieb Dieser Abschnitt beschreibt das allgemeine Wochenprogramm der Produktreihen ECL Comfort 210/296/310. Abgebildet sind typische Anzeigen, die sich nicht auf eine bestimmte Applikation beziehen. Sie können sich von den Anzeigen in Ihrer Applikation unterscheiden.

  • Seite 47: Gesamtüberblick Aller Einstellungen

    Betriebsanleitung ECL Comfort 310, Applikation A367 4.0 Gesamtüberblick aller Einstellungen Es wird empfohlen, jede Änderung der Einstellung in den Leerspalten zu notieren. Einstellung Seite Werkseinstellungen im Kreis Heizkurve Ext. Soll-Temp. – ECL Comfort 310 Aktuell (aktueller Volumenstrom oder aktuelle Leistung)
  • Seite 48 Betriebsanleitung ECL Comfort 310, Applikation A367 Einstellung Seite Werkseinstellungen im Kreis Pumpennachlauf 1x040 Nachlauf P-TL (TWW-Pumpe, Nachlauf ) 1x041 Nachlauf P-SPL (TWW-Ladepumpe, Nachlauf ) 1x042 Parallelbetrieb 1x043 Max. Ladezeit 1x044 WW Sperrzeit 1x045 P Anford. Heizen 1x050 Umschaltventil / P (Umschaltventil/Pumpe) 1x051 Priorität WW (geschlossenes Ventil/Normalbetrieb)
  • Seite 49 Betriebsanleitung ECL Comfort 310, Applikation A367 Einstellung Seite Werkseinstellungen im Kreis Tn (Integrationszeitkonstante) 1x185 M Laufzeit (Laufzeit des Motorregelventils) 1x186 Nz (Neutralzone) 1x187 Min. Stellimpuls (Minimale Aktivierungszeit des 1x189 Getriebemotors) 1x193 Ladedifferenz 1x194 Ausschaltdifferen Einschaltdifferenz 1x195 Sende T-Soll 1x500 AQ005186455839de-000402...

  • Seite 50: Einstellungen

    Betriebsanleitung ECL Comfort 310, Applikation A367 5.0 Einstellungen 5.1 Einführung in die Einstellungen Die Beschreibungen der Einstellungen (Parameterfunktionen) sind gemäß der Verwendung im Menü des Reglers ECL Comfort 210/296/310 in Gruppen aufgeteilt. Beispiele: „Vorlauftemp.“, „Raumtemp.“ usw. Bei jeder Gruppe wird mit einer allgemeinen Erklärung begonnen.

  • Seite 51: Vorlauftemperatur

    Betriebsanleitung ECL Comfort 310, Applikation A367 5.2 Vorlauftemperatur Gewünschte Vorlauftemperatur Der Regler ECL Comfort berechnet und regelt die Vorlauftemperatur in Abhängigkeit der Außentemperatur. Das Verhältnis zwischen Vorlauftemperatur und Außentemperatur wird als Heizkurve bezeichnet. Die Heizkurve wird mithilfe von sechs Koordinatenpunkten eingestellt.
  • Seite 52 Betriebsanleitung ECL Comfort 310, Applikation A367 Auswahl einer Heizkurve Die Heizkurve ist eine Funktion der Referenzvorlauftemperatur in Abhängigkeit der Außentemperatur bei einer gewünschten Raumtemperatur von 20 °C. Die kleinen Pfeile( ) verweisen auf 6 unterschiedliche Außentemperaturwerte, bei denen Sie die Heizkurve ändern können.
  • Seite 53 Betriebsanleitung ECL Comfort 310, Applikation A367 MENU > Einstellungen > Vorlauftemperatur Gew. Temp. 1x004 Übersteuerungsmodus Die gewünschte Vorlauftemperatur kann eingestellt werden, wenn sich der Wenn der ECL Comfort im Wochenprogramm läuft, kann ein ECL Comfort im Übersteuerungsmodus, Typ „T Konst. “ , befindet.
  • Seite 54 Betriebsanleitung ECL Comfort 310, Applikation A367 Externes Signal für die gewünschte Vorlauftemperatur Beispiel: Verhältnis zwischen Eingangsspannung und angezeigter gewünschter Vorlauftemperatur Eine Spannung (0 – 10 V) kann an die Eingangsklemme S10 Gewünschte Vorlauftemp. (°C) angelegt werden, um die gewünschte Vorlauftemperatur zu bestimmen.

  • Seite 55: Begrenzung Der Raumtemperatur

    Betriebsanleitung ECL Comfort 310, Applikation A367 5.3 Begrenzung der Raumtemperatur Der folgende Abschnitt ist eine allgemeine Beschreibung der Raumtemperaturbegrenzung. Dieser Abschnitt ist nur von Bedeutung, wenn ein Raumtemperaturfühler oder eine Fernbedienungseinheit zur Verwendung des Raumtemperatursignals installiert wurde. Die folgende Beschreibung bezieht sich allgemein auf die Vorlauftemperatur.
  • Seite 56 Betriebsanleitung ECL Comfort 310, Applikation A367 MENU > Einstellungen > Begrenzung der Raumtemperatur Max. Einfluss (Raumtemperaturbegrenzung, maximal) 1x182 Legt fest, wie stark die gewünschte Vorlauftemperatur beeinflusst (gesenkt) wird, wenn die aktuelle Raumtemperatur höher ist als die gewünschte Raumtemperatur (Proportionalregelung). Siehe Anhang „Übersicht Parameter-ID“.

  • Seite 57: Begrenzung Der Rücklauftemperatur

    Betriebsanleitung ECL Comfort 310, Applikation A367 5.4 Begrenzung der Rücklauftemperatur Die Rücklauf-Temperaturbegrenzung erfolgt in Abhängigkeit der Außentemperatur. Bei Fernwärmesystemen ist in der Regel eine höhere Rücklauftemperatur bei niedrigen Außentemperaturen akzeptabel. Das Verhältnis zwischen der Begrenzung der Rücklauftemperatur und der Außentemperatur wird mithilfe von zwei Koordinaten eingestellt.
  • Seite 58 Betriebsanleitung ECL Comfort 310, Applikation A367 Beispiel, maximale Rücklauftemperaturbegrenzung; die Rücklauftemperatur überschreitet den Begrenzungswert = Temperatur = Temperatur = Zeit # 1 # = Rücklauftemperatur # 2 # = Rücklauftemperaturbegrenzung # 3 # = Gewünschte Vorlauftemperatur # 4 # = Aktionspunkt Beispiel, minimale Rücklauftemperaturbegrenzung;...
  • Seite 59 Betriebsanleitung ECL Comfort 310, Applikation A367 Die Begrenzung der Rücklauftemperatur im WW-Kreis basiert auf der Einstellung unter „Begrenzung“. Die Einflussfaktoren werden im Heizkreis festgelegt. Wenn der Grenzwert für die Rücklauftemperatur im Heizkreis höher als der Grenzwert für die Rücklauftemperatur im WW-Kreis ist, wird der höhere Wert verwendet.
  • Seite 60 Betriebsanleitung ECL Comfort 310, Applikation A367 Wenn der Grenzwert für die Rücklauftemperatur im Heizkreis 1 höher als der Grenzwert für die Rücklauftemperatur im WW-Kreis ist, wird der höhere Wert verwendet. MENU > Einstellungen > Begrenzung der Rücklauftemperatur 1x031 Hohe T Außen X1 (Rücklauftemperaturbegrenzung, hohe Begrenzung, x-Achse) Eine Außentemperatur für die untere Rücklauftemperaturbegrenzung...
  • Seite 61 Betriebsanleitung ECL Comfort 310, Applikation A367 MENU > Einstellungen > Begrenzung der Rücklauftemperatur 1x035 Max. Einfluss (Rücklauftemperaturbegrenzung – maximaler Einfluss) Legt fest, wie stark die gewünschte Vorlauftemperatur beeinflusst werden soll, wenn die Rücklauftemperatur höher ist als der berechnete Begrenzungswert. Siehe Anhang „Übersicht Parameter-ID“...
  • Seite 62 Betriebsanleitung ECL Comfort 310, Applikation A367 MENU > Einstellungen > Begrenzung der Rücklauftemperatur Anpassungszeit 1x037 Durch die Anpassungsfunktion kann die gewünschte Regelt, wie schnell die Rücklauftemperatur an die gewünschte Vorlauftemperatur maximal um den Wert 8 K korrigiert werden. Rücklauftemperaturbegrenzung angepasst wird (Integrationsregelung).

  • Seite 63: Begrenzung Des Volumenstroms/Der Heizlei

    Betriebsanleitung ECL Comfort 310, Applikation A367 5.5 Begrenzung des Volumenstroms/der Heizleistung Heizkreis An den ECL-Regler kann ein Durchfluss- oder ein Energiezähler angeschlossen werden (M-Bus-Signal), um den Volumenstrom oder die Leistung zu begrenzen. Die Begrenzung des Volumenstroms/der Leistung kann in Abhängigkeit der Außentemperatur erfolgen. Bei Fernwärmesystemen ist bei niedrigen Außentemperaturen in der...
  • Seite 64 Betriebsanleitung ECL Comfort 310, Applikation A367 TWW-Kreis An den ECL-Regler kann ein Durchfluss- oder ein Energiezähler angeschlossen werden (M-Bus-Signal), um den Volumenstrom oder die Leistung zu begrenzen. Wenn der Volumenstrom/die Leistung den eingestellten Grenzwert überschreitet, senkt der Regler schrittweise die gewünschte Vorlauftemperatur, um einen akzeptablen maximalen...
  • Seite 65 Betriebsanleitung ECL Comfort 310, Applikation A367 MENU > Einstellungen > Begrenzung des Volumenstroms/der Heizleistung Aktuell (aktueller Volumenstrom oder aktuelle Leistung) Der Wert steht für den aktuellen Durchfluss/die aktuelle Leistung entsprechend dem Signal des Durchfluss-/Wärmemengenzählers. MENU > Einstellungen > Begrenzung des Volumenstroms/der...
  • Seite 66 Betriebsanleitung ECL Comfort 310, Applikation A367 MENU > Einstellungen > Begrenzung des Volumenstroms/der Heizleistung 1x115 Einheiten Liste des Einstellbereichs der „Einheiten“: Auswahl der Einheiten für die Messwerte. m³/h Siehe Anhang „Übersicht Parameter-ID“ Volumenstromwerte werden in l/h oder m³/h ausgedrückt. Leistungswerte werden in kW, MW oder GW ausgedrückt.
  • Seite 67 Betriebsanleitung ECL Comfort 310, Applikation A367 MENU > Einstellungen > Begrenzung des Volumenstroms/der Heizleistung 1x119 Hohe T Außen X1 (Begr. Vol. / Leist., hoher Wert, x-Achse) Stellen Sie den Wert der Außentemperatur für die niedrige Begrenzung des Volumenstroms/der Leistung ein.

  • Seite 68: Optimierung

    Betriebsanleitung ECL Comfort 310, Applikation A367 5.6 Optimierung Der Abschnitt „Optimierung“ geht auf applikationsspezifische Themen ein. Die Parameter „Autom. Sparen“, „Schnellaufheizen“, „Gebäudefaktor“ und „Pumpe HK Aus“ beziehen sich nur auf den Heizbetrieb. „Sommer-Aus“ bestimmt bei steigender Außentemperatur die Ausschaltung der Beheizung.
  • Seite 69 Betriebsanleitung ECL Comfort 310, Applikation A367 MENU > Einstellungen > Optimierung Autom. Sparen (Spartemperatur abhängig von 1x011 Außentemperatur) Bei Außentemperaturen unter dem Sollwert hat die Spartemperaturein- stellung keinen Einfluss. Bei Außentemperaturen über dem Sollwert hängt die Spartemperatur von der aktuellen Außentemperatur ab. Die Funktion ist für Fernwärmesysteme bestimmt, um eine starke Veränderung der...
  • Seite 70 Betriebsanleitung ECL Comfort 310, Applikation A367 MENU > Einstellungen > Optimierung Schnellaufheizen 1x012 Verkürzt die Aufheizzeit, indem die gewünschte Vorlauftemperatur um den eingestellten Prozentsatz erhöht wird. Siehe Anhang „Übersicht Parameter-ID“ OFF: Die Funktion Schnellaufheizen ist deaktiviert. Wert: Die gewünschte Vorlauftemperatur wird vorübergehend um den eingestellten Prozentsatz erhöht.

  • Seite 71: Auslegungstemperatur

    Betriebsanleitung ECL Comfort 310, Applikation A367 MENU > Einstellungen > Optimierung Tabelle I: Systemart Linke Ziffer Wärmespeicherung des Gebäudefaktor (zu optimierende Zeitkonstante) 1x014 Gebäudes Optimiert die Start- und Stoppzeiten der Perioden mit Komforttemperatur, Kleine Heizkörper- um bei niedrigstem Energieverbrauch ein Höchstmaß an Komfort zu systeme erzielen.
  • Seite 72 Betriebsanleitung ECL Comfort 310, Applikation A367 MENU > Einstellungen > Optimierung Pumpe HK Aus = OFF Pumpe HK Aus 1x021 Entscheiden Sie, ob während der Periode mit Spartemperatur eine vollständige Ausschaltung der Pumpe erfolgen soll. Siehe Anhang „Übersicht Parameter-ID“ OFF: Keine Ausschaltung.
  • Seite 73 Betriebsanleitung ECL Comfort 310, Applikation A367 MENU > Einstellungen > Optimierung Parallelbetrieb 1x043 Stellen Sie ein, ob der Heizkreis in Abhängigkeit des TWW-Kreises betrieben werden soll. Diese Funktion kann nützlich sein, wenn das System nur über eine begrenzte Leistung oder einen begrenzten Volumenstrom verfügt.
  • Seite 74 Betriebsanleitung ECL Comfort 310, Applikation A367 MENU > Einstellungen > Optimierung Sommer-Aus Sommer-Aus (Begrenzung für den Heizungsausschalt- 1x179 punkt) Siehe Anhang „Übersicht Parameter-ID“ Die Heizung kann ausgeschaltet werden, wenn die Außentemperatur den Sollwert übersteigt. Das Ventil schließt sich und die Heizungsumwälzpumpe wird nach Ablauf der Nachlaufzeit ausgeschaltet.

  • Seite 75: Regelparameter

    Betriebsanleitung ECL Comfort 310, Applikation A367 5.7 Regelparameter Ventilregelung Die Motorregelventile werden mit einem 3-Punkt-Regelsignal geregelt. Ventilregelung: Ist die Vorlauftemperatur niedriger als die gewünschte Vorlauftemperatur, öffnet sich das Motorregelventil schrittweise (und umgekehrt). Der Wasserfluss durch das Motorregelventil wird mithilfe eines elektrischen Stellantriebs geregelt. Die Kombination aus „Stellantrieb“...
  • Seite 76 Betriebsanleitung ECL Comfort 310, Applikation A367 Thermohydraulischer Stellantrieb ABV Der thermische Stellantrieb ABV von Danfoss ist ein langsam wirkender Ventil-Stellantrieb. Im Inneren des ABV erwärmt eine Heizspule ein thermostatisches Element, wenn ein elektrisches Signal eingeht. Beim Erwärmen des thermostatischen Elements dehnt es sich aus, um das Motorregelventil zu regeln.
  • Seite 77 Betriebsanleitung ECL Comfort 310, Applikation A367 MENU > Einstellungen > Regelparameter 1x174 Motorschutz Die Verwendung dieser Funktion wird für Luftkanalsysteme mit Verhindert eine instabile Temperaturregelung durch den Regler (und damit variabler Last empfohlen. ein Pendeln des Stellantriebs) bei sehr geringer Last. Der Motorschutz erhöht die Lebensdauer aller beteiligten Komponenten.
  • Seite 78 Betriebsanleitung ECL Comfort 310, Applikation A367 MENU > Einstellungen > Regelparameter Nz (Neutralzone) 1x187 Die Neutralzone liegt symmetrisch um den Wert der gewünschten Wenn die aktuelle Vorlauftemperatur innerhalb der Neutralzone liegt, Vorlauftemperatur, d. h. eine Hälfte liegt über und die andere Hälfte aktiviert der Regler nicht das Motorregelventil.

  • Seite 79: Applikation

    Betriebsanleitung ECL Comfort 310, Applikation A367 5.8 Applikation Der Abschnitt „Applikation“ geht auf applikationsspezifische Themen ein. Einige der Parameterbeschreibungen für die verschiedenen Applikationsschlüssel sind allgemeingültig. Bei Parametern mit einer ID-Nr. wie „1x607“ handelt es sich um universelle Parameter. x steht für Schaltkreis/Parametergruppe MENU >...
  • Seite 80 Betriebsanleitung ECL Comfort 310, Applikation A367 MENU > Einstellungen > Applikation Blockierschutz P (Pumpenanwendung) 1x022 Bei Aktivierung dieser Funktion wird die Pumpe in Zeiten ohne Wärmeanforderung in bestimmten Abständen kurz eingeschaltet, um ein Blockieren der Pumpe zu verhindern. Siehe Anhang „Übersicht Parameter-ID“...
  • Seite 81 Betriebsanleitung ECL Comfort 310, Applikation A367 MENU > Einstellungen > Applikation Nachlauf P-SPL (TWW-Ladepumpe, Nachlauf) 1x042 Stellen Sie die Nachlaufzeit (in Minuten) für die TWW-Ladepumpe ein. Die TWW-Ladepumpe kann nach der TWW-Erwärmung weiterhin eingeschaltet bleiben, um die im Wärmeübertrager vorhandene Wärme zu nutzen.
  • Seite 82 Betriebsanleitung ECL Comfort 310, Applikation A367 MENU > Einstellungen > Applikation P Anford. Heizen 1x050 Die Regelung der Umwälzpumpe erfolgt stets gemäß den Die Umwälzpumpe im Führungsregelkreis kann im Verhältnis zum Bedarf herrschenden Frostschutzbedingungen. des Führungs- oder Folgeregelkreises geregelt werden.
  • Seite 83 Betriebsanleitung ECL Comfort 310, Applikation A367 MENU > Einstellungen > Applikation WW primär / sek. (Speicher sekundär- oder primärseitig 1x053 angeschlossen) Stellen Sie ein, ob die Erwärmung des TWW-Speichers von der Vorlauftemperatur an S3 abhängig ist. Siehe Anhang „Übersicht Parameter-ID“...
  • Seite 84 Betriebsanleitung ECL Comfort 310, Applikation A367 MENU > Einstellungen > Applikation P T-Frost (Umwälzpumpe, Frostschutztemp.) 1x077 Bei normalen Bedingungen ist Ihr System nicht vor Frost geschützt, Frostschutz basierend auf der Außentemperatur: wenn der Wert unter 0 °C oder auf „OFF“ eingestellt ist.
  • Seite 85 Betriebsanleitung ECL Comfort 310, Applikation A367 Funktionen im Übersteuerungsmodus: Beispiel: Anschluss eines Übersteuerungsschalters Die folgenden Einstellungen beschreiben die allgemeinen Funktionen der Produktreihen ECL Comfort 210/296/310. Die beschriebenen Betriebsarten sind allgemein und nicht applikationsspezifisch. Sie können sich von den Übersteuerungsmodi in Ihrer Applikation unterscheiden.
  • Seite 86 Betriebsanleitung ECL Comfort 310, Applikation A367 MENU > Einstellungen > Applikation 1x142 Ext. Betriebsart (Betriebsart externe Übersteuerung) Siehe auch die Funktion „Ext. Übersteuerg.“. Der Übersteuerungsmodus kann für die Betriebsarten „Sparen“, „Komfort“, „Frostschutz“ oder „Konstante Temperatur“ aktiviert werden. Für eine Übersteuerung muss sich der Regler im Wochenprogramm befinden.
  • Seite 87 Betriebsanleitung ECL Comfort 310, Applikation A367 Beispiel: Übersteuerung auf „Frostschutzbetrieb“ # 1 # = Übersteuerungskontakt (nicht aktiviert/aktiviert) # 2 # = Betriebsart (Wochenprogr./Frost) # 3 # = Zeit Beispiel: Übersteuerung auf „Konstante Temperatur“ # 1 # = Übersteuerungskontakt (nicht aktiviert/aktiviert) # 2 # = Betriebsart (Wochenprogr./T konst.)
  • Seite 88 Betriebsanleitung ECL Comfort 310, Applikation A367 MENU > Einstellungen > Applikation Sende T-Soll 1x500 Im Führungsregler muss „Bedarfserhöhung“ auf einen Wert eingestellt Wenn der Regler in einem Master-/Slave-System als Folgegerät eingesetzt werden, damit der Regler auf eine vom Folgegerät gesendete wird, können die Daten zur gewünschten Vorlauftemperatur über den...

  • Seite 89: Heizung Aus

    Betriebsanleitung ECL Comfort 310, Applikation A367 5.9 Heizung Aus MENU > Einstellungen> Heizungsabschaltung Die Einstellung „Sommer-Aus” unter „Optimierung“ für den entsprechenden Heizungskreislauf ermöglicht das Abschalten der Heizung, wenn die Außentemperatur den Sollwert überschreitet. Die Filterkonstante, die die akkumulierte Außentemperatur kalkuliert, ist intern auf den Wert „250“ eingestellt. Die Filterkonstante ist für ein durchschnittliches Gebäude mit soliden...

  • Seite 90: Differenzierte Heizabstellung

    Betriebsanleitung ECL Comfort 310, Applikation A367 5.9.1 Differenzierte Heizabstellung Parametereinstellung für eine differenzierte Heizungsabschaltung für dem Sommer- und dem Winterbetrieb, gehe zu „Heizungsabschaltung“ (MENU > Einstellungen> Heizungsabschaltung) Die Funktion ist aktiv, wenn die Daten für Sommer und Winter im Menü Heizungsabschaltung unterschiedlich sind.
  • Seite 91 Betriebsanleitung ECL Comfort 310, Applikation A367 5.9.2 Sommer-/Winter Filterkonstante Die Filterkonstante 250 lässt sich auf gängige Gebäudetypen anwenden. Eine Filterkonstante 1 wird bei geringer Filterung gewählt (bei sehr „leichten” Gebäuden). Eine Filterkonstante von 300 sollte gewählt werden, wenn eine große Filterung erwünscht ist (schwere Gebäude).

  • Seite 92: Speichertemperatur

    Betriebsanleitung ECL Comfort 310, Applikation A367 5.10 Speichertemperatur Bei Parametern mit einer ID-Nr. wie „1x607“ handelt es sich um universelle Parameter. x steht für Schaltkreis/Parametergruppe MENU > Einstellungen > Speichertemperatur Zeitanpsg. T-TL (Vorlauftemperatur, Anpassungszeit) 1x068 Die gewünschte Heiz-/Ladetemperatur kann nicht höher sein als die Stellen Sie auf Grundlage der gewünschten Ladetemperatur die...
  • Seite 93 Betriebsanleitung ECL Comfort 310, Applikation A367 MENU > Einstellungen > Speichertemperatur Ladedifferenz 1x193 Stellen Sie eine Gradzahl über der gewünschten TWW-Temperatur ein, die die TWW-Heiztemperatur (Ladetemperatur) bestimmen soll. Siehe Anhang „Übersicht Parameter-ID“ Wert: Die Gradzahl, die zu der gewünschten TWW-Temperatur...
  • Seite 94 Betriebsanleitung ECL Comfort 310, Applikation A367 MENU > Einstellungen > Speichertemperatur Ein TWW-Speichertemperaturfühler (Beispiel mit positivem Wert für die „Ausschaltdifferenz“): Ausschaltdifferen 1x194 Ein TWW-Speichertemperaturfühler: Stellen Sie ein, bei wie viel Grad ober- oder unterhalb der gewünschten TWW-Temperatur die TWW-Erwärmung/-Ladung beendet wird.
  • Seite 95 Betriebsanleitung ECL Comfort 310, Applikation A367 Zwei TWW-Speichertemperaturfühler (oberer und unterer) Die obere Speichertemperatur erreicht vor der unteren Speichertemperatur die richtige Gradzahl: Zeit # 1 # = Einschaltdifferenz (ID 1x195) # 2 # = Gewünschte TWW-Temperatur # 3 # =...
  • Seite 96 Betriebsanleitung ECL Comfort 310, Applikation A367 MENU > Einstellungen > Speichertemperatur Einschaltdifferenz 1x195 Stellen Sie ein, bei wie viel Grad unter der gewünschten TWW-Temperatur die TWW-Erwärmung (-Ladung) eingeschaltet wird. Siehe Anhang „Übersicht Parameter-ID“ Wert: Stellen Sie die Gradzahl ein. Zeit...

  • Seite 97: Alarm

    Betriebsanleitung ECL Comfort 310, Applikation A367 5.11 Alarm Der Abschnitt „Alarm“ geht auf applikationsspezifische Themen ein. Die Applikation A367 bietet verschiedene Alarmtypen: Typ: Beschreibung: Die aktuelle Vorlauftemperatur entspricht nicht der gewünschten Vorlauftemperatur. Trennung oder Kurzschluss eines Temperaturfühlers oder seines Anschlusses Die Alarmfunktionen aktivieren das Alarmglockensymbol.
  • Seite 98 Betriebsanleitung ECL Comfort 310, Applikation A367 MENU > Einstellungen > Alarm Obere Differenz 1x147 Obere Differenz Der Alarm wird ausgelöst, wenn die aktuelle Vorlauftemperatur um mehr als den eingestellten Wert über die gewünschte Vorlauftemperatur ansteigt. Siehe auch „Verzögerung“. Siehe Anhang „Übersicht Parameter-ID“...
  • Seite 99 Betriebsanleitung ECL Comfort 310, Applikation A367 MENU > Einstellungen > Alarm Verzögerung, Beispiel Verzögerung, Beispiel 1x149 Wenn eine Alarmbedingung wegen Über- oder Unterschreiten der oberen oder unteren Differenz für eine längere Zeit als die eingestellte Verzögerung (in Minuten) vorliegt, wird die Alarmfunktion aktiviert.

  • Seite 100: Alarm Übersicht

    Betriebsanleitung ECL Comfort 310, Applikation A367 5.12 Alarm Übersicht MENU > Alarm > Alarm Übersicht Dieses Menü zeigt die Alarmtypen an, z. B.: • „2: Temp.- Anzeige“ Zurücksetzen eines Alarms, allgemein: • „32: T Sensor Defekt“ Der Alarm ist aktiviert, wenn das Alarmsymbol (eine Glocke) ( ) MENU >...

  • Seite 101: Legio Desinfektion

    Betriebsanleitung ECL Comfort 310, Applikation A367 5.13 LEGIO Desinfektion An ausgewählten Wochentagen kann die TWW-Temperatur erhöht werden, um die Bakterien im TWW-System zu neutralisieren. Die gewünschte TWW-Temperatur „Gew. Temp.“ (in der Regel 80 °C) wird an den ausgewählten Tagen für die eingestellte Dauer geregelt.
  • Seite 102 Betriebsanleitung ECL Comfort 310, Applikation A367 MENU > Einstellungen > LEGIO Desinfektion Startzeit Die Startzeit für die Antibakterienfunktion einstellen. MENU > Einstellungen > LEGIO Desinfektion Zeitdauer Die Zeitdauer (in Minuten) für die Antibakterienfunktion einstellen. MENU > Einstellungen > LEGIO Desinfektion Gew.

  • Seite 103: Allgemeine Reglereinstellungen

    Betriebsanleitung ECL Comfort 310, Applikation A367 6.0 Allgemeine Reglereinstellungen 6.1 Reglermenü „Allgemeine Reglereinstellungen“ Einige allgemeine Einstellungen, die für den gesamten Regler Heizkreisauswahl gelten, sind in einem speziellen Menü des Reglers untergebracht. Zu den„Allgemeine Reglereinstellungen“gelangen Sie wie folgt: Handlung: Beschreibung: Beispiel: In einem beliebigen Heizkreis den Punkt „MENÜ“...

  • Seite 104: Uhrzeit & Datum

    Betriebsanleitung ECL Comfort 310, Applikation A367 6.2 Uhrzeit & Datum Die Uhrzeit und das Datum müssen Sie nur bei der Erstinbetriebnahme des Reglers ECL Comfort oder nach einem Stromausfall, der länger als 72 Stunden andauert, einstellen. Der Regler verfügt über eine Uhr im 24-Stunden-Format.

  • Seite 105: Ferien

    Betriebsanleitung ECL Comfort 310, Applikation A367 6.3 Ferien Dieser Abschnitt beschreibt die allgemeine Funktionsweise der Produktreihen ECL Comfort 210/296/310. Abgebildet sind typische Anzeigen, die sich nicht auf eine bestimmte Applikation beziehen. Sie können sich von den Anzeigen in Ihrer Applikation unterscheiden.
  • Seite 106 Betriebsanleitung ECL Comfort 310, Applikation A367 Sie können für jeden Kreis ein eigenes Ferienprogramm erstellen, aber auch ein gemeinsames Ferienprogramm, das für alle Kreise gilt. Das im Menü „Allgemeine Reglereinstellungen“ eingegebene Jedes Ferienprogramm besteht aus mindestens einem Urlaubszeitprogramm gilt für alle Kreise. Sie können aber auch ein eigenes Ferienprogramm für den Heizkreis und Warmwasserkreis...
  • Seite 107 Betriebsanleitung ECL Comfort 310, Applikation A367 Ferien, spezieller Kreis/Allgemeine Reglereinstellungen Beispiel 1: Beim Einstellen eines Ferienprogramms in einem speziellen Kreis 1: Kreis und eines anderen Ferienprogramms unter „Allgemeine Ferienprogramm eingestellt auf „Sparen“ Reglereinstellungen“ gilt folgende Priorität: Allgemeine Reglereinstellungen: Ferienprogramm eingestellt auf „Komfort“...
  • Seite 108 Betriebsanleitung ECL Comfort 310, Applikation A367 Der Urlaubsplan des Reglers kann durch das ECA 30 / 31 nicht überschrieben werden. Die folgenden Möglichkeiten können über das ECA 30/31 Energiespartipp: angewählt werden, wenn sich der Regler im Wochenprogramm Wenn Sie Lüften wollen (z. B. durch das Öffnen eines Fensters), wählen befindet: Sie „Ausgehen“...

  • Seite 109: Übersicht Eingänge

    Betriebsanleitung ECL Comfort 310, Applikation A367 6.4 Übersicht Eingänge Dieser Abschnitt beschreibt die allgemeine Funktionsweise der Produktreihen ECL Comfort 210/296/310. Abgebildet sind typische Anzeigen, die sich nicht auf eine bestimmte Applikation beziehen. Sie können sich von den Anzeigen in Ihrer Applikation unterscheiden.

  • Seite 110: Speicher

    Betriebsanleitung ECL Comfort 310, Applikation A367 6.5 Speicher Dieser Abschnitt beschreibt die allgemeine Funktionsweise der Produktreihen ECL Comfort 210/296/310. Abgebildet sind typische Anzeigen, die sich nicht auf eine bestimmte Applikation beziehen. Sie können sich von den Anzeigen in Ihrer Applikation unterscheiden.

  • Seite 111: Ausgang Schreiben

    Betriebsanleitung ECL Comfort 310, Applikation A367 6.6 Ausgang schreiben Dieser Abschnitt beschreibt die allgemeine Funktionsweise der Produktreihen ECL Comfort 210/296/310. Abgebildet sind typische Anzeigen, die sich nicht auf eine bestimmte Applikation beziehen. Sie können sich von den Anzeigen in Ihrer Applikation unterscheiden.

  • Seite 112: Hauptfunktionen

    Betriebsanleitung ECL Comfort 310, Applikation A367 6.7 Hauptfunktionen Neue Applikation Applikation löschen: Entfernt die vorhandene Applikation. Sobald der ECL-Schlüssel eingesteckt wird, kann eine andere Applikation ausgewählt werden. Anwendung Gibt einen Überblick über die aktuelle Anwendung im ECL Controller. Drücken Sie erneut, um die Übersicht zu verlassen.
  • Seite 113 Betriebsanleitung ECL Comfort 310, Applikation A367 „Übersicht Appl.“ liefert mithilfe der ECA 30/31 keine Informationen über die Untertypen der Applikationsschlüssel. Schlüssel eingesetzt/nicht eingesetzt, Beschreibung: ECL Comfort 210/310, Reglerversionen unter 1.36: Entfernen Sie den Applikationsschlüssel. Die Einstellungen können 20 Minuten lang verändert werden.

  • Seite 114: System

    6.8.1 ECL Version Unter „ECL Version“ finden Sie alle erforderlichen Informationen Beispiel, ECL-Version zur Version Ihres elektronischen Reglers. Wenn Sie wegen des Reglers Kontakt zu Ihrer Danfoss- Niederlassung aufnehmen, halten Sie diese Informationen bitte bereit. Die Informationen zum ECL-Applikationsschlüssel finden Sie unter „Hauptfunktionen“...
  • Seite 115 Betriebsanleitung ECL Comfort 310, Applikation A367 6.8.6 Energiezähler (Wärmezähler) und M-Bus, generelle Informationen Nur ECL Comfort 296/310/310B Bei Verwendung des Applikationsschlüssels im ECL Com- fort 296/310/310B können bis zu fünf Energiezähler an den M-Bus Das Erfassen von Energiezählerdaten vom ECL Portal ist ohne angeschlossen werden.
  • Seite 116 Betriebsanleitung ECL Comfort 310, Applikation A367 MENU > Allgemeine Reglereinstellungen > System > M-Bus Konfigurat. 5997 Baudrate (bits pro Sekunde) Normalerweise wird eine Baudrate von 300 oder 2400 Baud benutzt. Wenn der ECL Comfort 310 an das ECL Portal angeschlossen ist, ist...
  • Seite 117 Betriebsanleitung ECL Comfort 310, Applikation A367 MENU > Allgemeine Reglereinstellungen > System > M-Bus Konfigurat. 6001 Energiezähler 1 (2, 3, 4, 5) Datenbeispiele: Kreis Einstellbereich Werkseinstel- Vorlauftemp., Rücklauftemp., Durchfluss, Leistung, akkumul. Volumen, lung akkumul. Leistung. 0 - 4 Den Datenbereich für das M-Bus Telegramm wählen.
  • Seite 118 Betriebsanleitung ECL Comfort 310, Applikation A367 6.8.7 Übersicht Eingänge Angezeigt werden die Temperaturmesswerte, Eingangsstatus und Spannungen. Zudem kann für aktivierte Temperatureingänge eine Die Eingänge der Temperaturfühler verfügen über einen Messbereich Fehlererkennung ausgewählt werden. von -60 ... 150 ° C. Überwachung der Fühler: Wenn ein Temperaturfühler oder der zugehörige Anschluss getrennt...
  • Seite 119 Betriebsanleitung ECL Comfort 310, Applikation A367 6.8.9 Display 60058 Hintergrundbel. (Anpassen der Helligkeit) Kreis Einstellbereich Werkseinstellung 0 ... 10 Passen Sie die Helligkeit der Hintergrundbeleuchtung an. Dunkel Sehr hell Kontrast (Bildschirmkontrast) 60059 Kreis Einstellbereich Werkseinstellung 0 ... 10 Passen Sie den Bildschirmkontrast an.
  • Seite 120 Betriebsanleitung ECL Comfort 310, Applikation A367 2048 ECL 485 addr. (Führungsregler-/Folgeregler- Adresse) Kreis Einstellbereich Werkseinstellung Die Gesamtkabellänge darf max. 200 m nicht übersteigen (alle Regler inkl. des ECL 485 Kommunikationsbus). 0 ... 15 Kabellängen über 200 m können zu Störungen bei der Signalübertragung führen (EMV).
  • Seite 121 Betriebsanleitung ECL Comfort 310, Applikation A367 6.8.11 Sprache 2050 Sprache Kreis Einstellbereich Werkseinstellung Die lokale Sprache wird während des Installationsvorgangs eingestellt. Englisch/Lokal Englisch Wollen Sie die Spracheinstellung später ändern und eine andere Sprache außer Englisch wählen, müssen Sie die Applikation erneut Wählen Sie Ihre Sprache.

  • Seite 122: Weitere Informationen

    Betriebsanleitung ECL Comfort 310, Applikation A367 7.0 Weitere Informationen 7.1 ECA 30/31 Setupvorgang Die ECA 30 (Bestell-Nr.: 087H3200) ist eine Fernbedienungseinheit mit eingebautem Raumtemperaturfühler. Die ECA 31 (Bestell-Nr.: 087H3201) ist eine Fernbedienungseinheit mit eingebautem Raumtemperaturfühler und Feuchtigkeitssensor (relative Luftfeuchtigkeit). Als Ersatz/Alternative für den eingebauten Fühler kann an beide Typen ein externer Raumtemperaturfühler angeschlossen werden.
  • Seite 123 Betriebsanleitung ECL Comfort 310, Applikation A367 Die ECL-Menüs entsprechen der Beschreibung für den ECL-Regler. Die meisten direkt über den ECL-Regler vorgenommenen Einstellungen können auch über die ECA 30/31 getätigt werden. Alle Einstellungen können auch ohne Einsetzen des Applikationsschlüssels in den ECL-Regler angezeigt werden.
  • Seite 124 Betriebsanleitung ECL Comfort 310, Applikation A367 Wenn sich die ECA 30/31 im ECA MENU Modus befindet, werden das Datum und die gemessene Raumptemperatur angezeigt. ECA MENU > ECA Einstellung > ECA Sensor Offset T Raum Beispiel: Einstellbereich Werkseinstel- Offset T Raum: 0.0 K...
  • Seite 125 Betriebsanleitung ECL Comfort 310, Applikation A367 ECA MENU > ECA system > ECA display Kontrast (Bildschirmkontrast) Einstellbereich Werkseinstellung 0 ... 10 Passen Sie den Bildschirmkontrast an. Geringer Kontrast Starker Kontrast ECA MENU > ECA system > ECA display Fernbed. nutzen...
  • Seite 126 Betriebsanleitung ECL Comfort 310, Applikation A367 ECA MENU > ECA system > ECA Kommunikation Adr. Verbindung (Adresse Verbindung) Einstellbereich Werkseinstellung Eine ECA 30/31 kann in einem ECL 485 Bussystem (Master – Slave) so eingestellt werden, dass er einzeln mit allen verbundenen ECL Reglern 1 …...
  • Seite 127 Betriebsanleitung ECL Comfort 310, Applikation A367 ECA MENU > ECA system > ECA Übersteuerung Kreis übersteuern Einstellbereich Werkseinstellung AUS/ 1 … 4 Der Kreis für die Übersteuerung des ECL Reglers muss sich im Automatikbetrieb befinden. Die Funktion „Übersteuerung“ (für erweiterte Siehe auch Parameter „Adresse Überst.“.
  • Seite 128 Betriebsanleitung ECL Comfort 310, Applikation A367 ECA MENU > ECA Werk > ECA löschen Alle Appl. löschen (Alle Applikationen löschen) Alle Applikation auf der ECA 30/31 löschen. Nach dem Löschen kann die Applikation erneut hochgeladen werden. Nach dem Löschen wird die Meldung „Applikat. kopieren“...

  • Seite 129: Firmware-Aktualisierung

    Betriebsanleitung ECL Comfort 310, Applikation A367 ECA MENU > ECA > Reset ECL Adresse Reset ECL Adr. (Reset ECL Adresse) Wenn keiner der angeschlossenen ECL Comfort Regler die Adresse 15 besitzt, kann der ECA 30/31 alle angeschlossenen ECL Regler auf dem ECL 485 Bus auf die Adresse 15 zurücksetzen.

  • Seite 130: Übersteuerungsfunktion

    Betriebsanleitung ECL Comfort 310, Applikation A367 7.2 Übersteuerungsfunktion Beispiel, Übersteuerungsschalter angeschlossen an S8: Die Regler ECL 210/296/310 können ein Signal empfangen, um das vorhandene Wochenprogramm zu übersteuern. Das Übersteuerungssignal kann von einem Schalter oder Relais kommen. Je nach Art des Applikationsschlüssels können verschiedene Übersteuerungsmodi ausgewählt werden.
  • Seite 131 Betriebsanleitung ECL Comfort 310, Applikation A367 Beispiel 1 ECL befindet sich im Sparbetrieb, aber bei Übersteuerung im Komfortbetrieb. Wählen Sie einen freien Eingang aus, z. B. S8. Schließen Sie den Übersteuerungsschalter oder das -relais an. Einstellungen im ECL: 1. Wählen Sie Kreis > MENU > Einstellungen > Applikation > Ext.
  • Seite 132 Betriebsanleitung ECL Comfort 310, Applikation A367 Beispiel 2 Der ECL befindet sich im Komfortbetrieb, aber bei Übersteuerung im Sparbetrieb. Wählen Sie einen freien Eingang aus, z. B. S8. Schließen Sie den Übersteuerungsschalter oder das -relais an. Einstellungen im ECL: 1. Wählen Sie Kreis > MENU > Einstellungen > Applikation > Ext.
  • Seite 133 Betriebsanleitung ECL Comfort 310, Applikation A367 Beispiel 3 Das Wochenprogramm für das Gebäude umfasst Komfortperioden von Montag bis Freitag: 07:00–17:30. Mitunter findet eine Teambesprechung am Abend oder am Wochenende statt. Ein Übersteuerungsschalter ist installiert und die Heizung muss eingeschaltet sein (Betriebsart Komfort), solange der Schalter aktiviert ist.
  • Seite 134 Betriebsanleitung ECL Comfort 310, Applikation A367 Beispiel 4 Das Wochenprogramm für das Gebäude umfasst Komfortperioden für alle Wochentage: 06:00–20:00. Mitunter muss die gewünschte Vorlauftemperatur konstant 65 °C betragen. Ein Übersteuerungsrelais ist installiert. Solange es aktiviert ist, muss die Vorlauftemperatur 65 °C betragen.

  • Seite 135: Mehrere Regler Im Selben System

    Betriebsanleitung ECL Comfort 310, Applikation A367 7.3 Mehrere Regler im selben System Wenn die Regler ECL Comfort mit dem Kommunikationsbus ECL 485 (Kabeltyp: verdrillte Adernpaare) verbunden werden, sendet der Führungsregler folgende Signale an die Folgeregler: • Außentemperatur (gemessen von S1) •...
  • Seite 136 Betriebsanleitung ECL Comfort 310, Applikation A367 Situation 2: SLAVE (Folgeregler): Wie kann auf einen vom MASTER (Hauptregler) gesendeten Aktivierung der TWW-Erwärmung/-Ladung reagiert werden Der Folgeregler empfängt Daten über die Aktivierung einer TWW-Erwärmung/-Ladung im Hauptregler und kann so eingestellt werden, dass er den ausgewählten Heizkreis schließt.
  • Seite 137 Betriebsanleitung ECL Comfort 310, Applikation A367 Situation 3: Folgeregler: Wie Sie das Außentemperatursignal nutzen und Daten über die gewünschte Vorlauftemperatur an den Im Führungsregler muss die Adresse unter „ECL 485 addr. Hauptregler zurücksenden können. (Führungsregler-/Folgeregler-Adresse)“, ID Nr. 2048, immer 15 sein.

  • Seite 138: Häufig Gestellte Fragen

    „Hauptfunktionen“ > „Applikation“. Dort werden der Anlagentyp (z.B. Type A266.1) und das Anlagenblockbild angezeigt. Bestellen Sie mit diesen Informationen einen Ersatzapplikations- schlüssel (z.B. ECL Applikationsschlüssel A266) bei Ihrem Danfoss Händler. Setzen Sie den neuen ECL-Applikationsschlüssel in den Regler ein und kopieren Sie ggf. Ihre persönlichen Einstellungen vom Regler auf den neuen ECL-Applikationsschlüssel.
  • Seite 139 Betriebsanleitung ECL Comfort 310, Applikation A367 Wie füge ich eine zusätzliche Heizperiode ein? Sie können eine zusätzliche Komfortperiode einstellen, indem Sie unter „Wochenprogr.“ eine neue Ein- und Ausschaltzeit hinzufügen. Wie kann ich eine Heizperiode wieder löschen? Sie können eine Komfortperiode löschen, indem Sie für die Ein- und Ausschaltzeit denselben Wert eingeben.
  • Seite 140 Betriebsanleitung ECL Comfort 310, Applikation A367 Sprache Beim Hochladen der Applikation müssen Sie eine Sprachauswahl treffen.* Wenn Sie eine andere Sprache außer Englisch auswählen, wird diese UND die englische Sprache in den ECL‑Regler geladen. Englischsprachige Servicemitarbeiter haben so die Möglichkeit, die Menüsprache für die Dauer der Servicetätigkeit auf Englisch...

  • Seite 141: Empfohlener

    Betriebsanleitung ECL Comfort 310, Applikation A367 Wie stellt man eine korrekte Heizkurve ein? Kurze Antwort: Stellen Sie die Heizkurve auf den niedrigsten Wert ein, bei dem die Raumtemperatur noch angenehm ist. In der Tabelle finden Sie einige Empfehlungen: Haus mit...

  • Seite 142: Begriffsbestimmungen

    Betriebsanleitung ECL Comfort 310, Applikation A367 7.5 Begriffsbestimmungen Die Definitionen beziehen sich auf die Produktreihen ECL Comfort 210, 296 und 310. Daher ist es möglich, dass Sie hier auf Bezeichnungen stoßen, die in Ihrer Anleitung nicht erwähnt werden. Akkumulierter Temperaturwert Ein gefilterter (gedämpfter) Wert, der in der Regel für die Raum-...
  • Seite 143 Die gemessene Temperatur im Lüftungskanal, in dem die Temperatur geregelt werden soll. ECL-485-Bus Dieser Kommunikationsbus ist Eigentum von Danfoss und wird für die interne Kommunikation zwischen ECL 210, ECL 210B, ECL 296, ECL 310, ECL 310B, ECA 30 und ECA 31 eingesetzt.
  • Seite 144 Betriebsanleitung ECL Comfort 310, Applikation A367 Log-Funktion Hier wird die Temperaturhistorie angezeigt. Führungsregler/Folgeregler Zwei oder mehrere Regler sind über den gleichen Bus miteinander verbunden. Der Führungsregler sendet z. B. die Werte Uhrzeit, Datum und Außentemperatur. Das Folgegerät empfängt Daten vom Führungsregler und sendet z. B. den Wert der gewünschten Vorlauftemperatur.
  • Seite 145 Betriebsanleitung ECL Comfort 310, Applikation A367 Wochenprogramm Wochenprogramm für Zeiten mit Komfort- und Spartemperaturen. Sie können das Zeitprogramm für jeden Wochentag individuell mit bis zu drei Komfortzeiten pro Tag einstellen. Software Wird beim Regler ECL Comfort verwendet, um die Prozesse der Applikation durchzuführen.

  • Seite 146: Typ (Id 6001), Übersicht

    Betriebsanleitung ECL Comfort 310, Applikation A367 7.6 Typ (ID 6001), Übersicht Typ 0 Typ 1 Typ 2 Typ 3 Typ 4 Adresse ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ Scan Zeit ✔ ✔ ✔ ✔ ✔ ID/Seriennummer ✔...

  • Seite 147: Automatische/Manuelle Aktualisierung Der

    Betriebsanleitung ECL Comfort 310, Applikation A367 7.7 Automatische/manuelle Aktualisierung der Firmware Info: • Firmware und Applikationssoftware befinden sich auf dem Applikationsschlüssel • ECL Comfort verfügt über eine eingebaute Firmware • Firmware mit Verschlüsselung ab Version 2.00 Situation 1: Für den Regler ECL Comfort, neu (= keine Applikation installiert), von vor 10. Juli 2018, der installiert werden soll, gilt: 1.

  • Seite 148: Übersicht Parameter-Id

    Betriebsanleitung ECL Comfort 310, Applikation A367 7.8 Übersicht Parameter-ID A367.x – das x bezieht sich auf die in der Spalte aufgelisteten Untertypen. Werkeinstel- Eigene Einstellun- Parametername A367.x Einstellbereich lung Einheit 10512 Programm starten 1, 2 OFF ; ON 10514 Max. Stromausfalldauer...
  • Seite 149 Betriebsanleitung ECL Comfort 310, Applikation A367 Werkeinstel- Eigene Einstellun- Parametername A367.x Einstellbereich lung Einheit 11050 P Anford. Heizen 1, 2 OFF ; ON 11052 Priorität WW 1, 2 OFF ; ON 11077 P T-Frost 1, 2 OFF, -10 bis 20 °C...
  • Seite 150 Betriebsanleitung ECL Comfort 310, Applikation A367 Werkeinstel- Eigene Einstellun- Parametername A367.x Einstellbereich lung Einheit 11397 Wi-Start, Tag 1, 2 1 bis 31 11398 Winter-Aus 1, 2 OFF, 1 bis 50 °C 11399 Winter-Filter 1, 2 OFF, 1 bis 300 11500...
  • Seite 151 Betriebsanleitung ECL Comfort 310, Applikation A367 Werkeinstel- Eigene Einstellun- Parametername A367.x Einstellbereich lung Einheit ml, l/h ; l, l/h ; ml, m3/h ; l, m3/h ; Wh, kW ; kWh, kW ; kWh, MW ; MWh, MW ; 12115 Einheit 1, 2 MWh, GW ;...
  • Seite 152 Betriebsanleitung ECL Comfort 310, Applikation A367 Werkeinstel- Eigene Einstellun- Parametername A367.x Einstellbereich lung Einheit 13059 P-SPL Verz. OFF, 0 bis 30 -||- OFF, 0 bis 30 13068 Zeitanpsg. T-TL OFF, 1 bis 50 13076 P-Zirk. P T-Frost 1, 2 OFF, -10 bis 20 °C...
  • Seite 153 Betriebsanleitung ECL Comfort 310, Applikation A367 Handwerksbetrieb: Anlage errichtet von: Datum: AQ005186455839de-000402 © Danfoss | 2021.03 | 153...
  • Seite 154 Betriebsanleitung ECL Comfort 310, Applikation A367 *087H9074* 154| © Danfoss | 2021.03 AQ005186455839de-000402...
