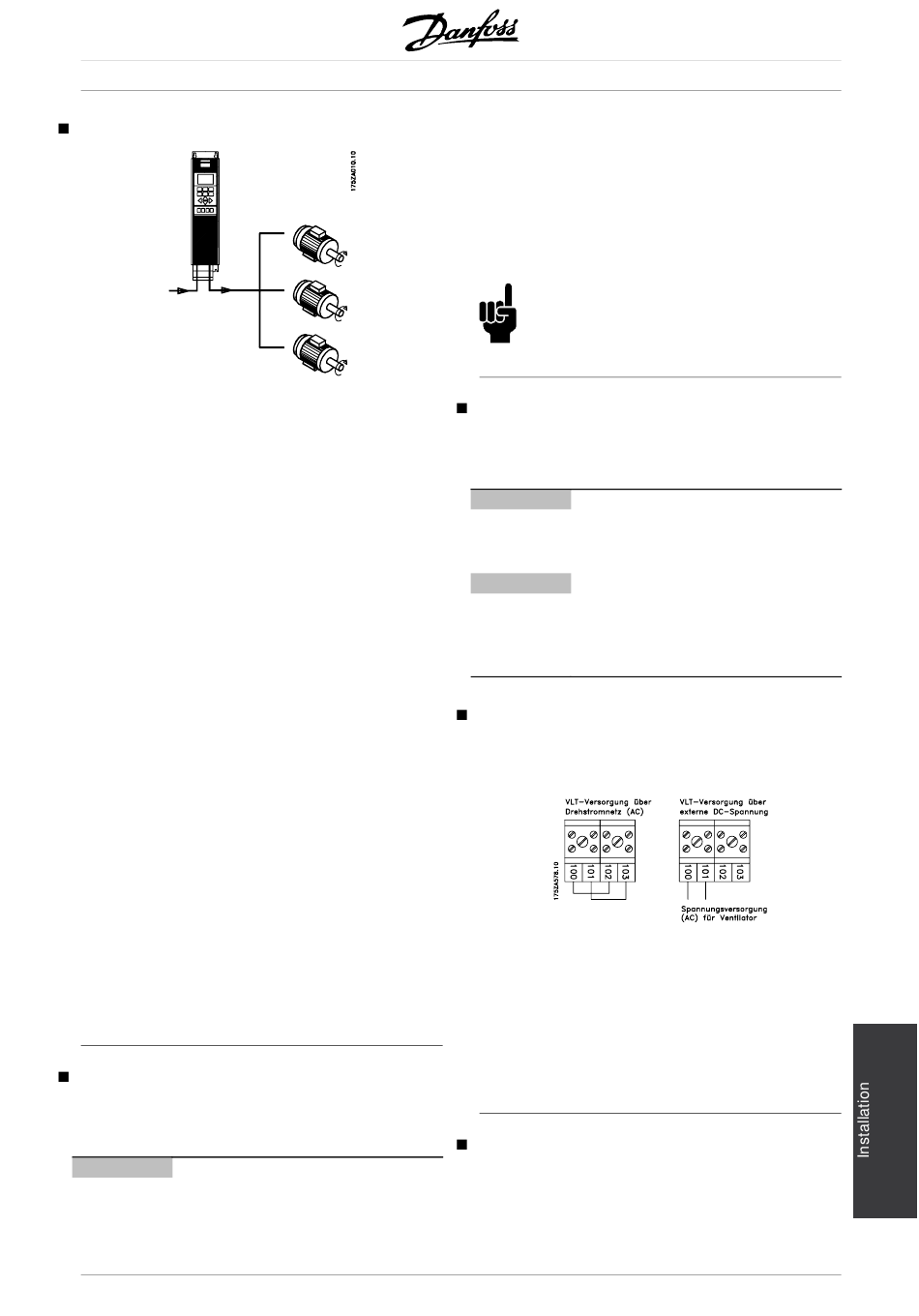

Parallelschaltung von Motoren
Der Frequenzumrichter kann mehrere
parallelgeschaltete Motoren steuern. Wenn die
Motoren verschiedene Drehzahlen haben sollen,
dann müssen Motoren mit unterschiedlichen
Nenndrehzahlen eingesetzt werden. Da sich die
Drehzahl der Motoren gleichzeitig ändert, bleibt
jeweils das Verhältnis zwischen den Nenndrehzahlen
im gesamten Bereich gleich.
Der Gesamtstromverbrauch der Motoren darf
den maximalen Nenn-Ausgangsstrom I
Frequenzumrichters nicht übersteigen.
Bei sehr unterschiedlichen Motorgrößen können beim
Anlaufen und bei niedrigen Drehzahlen Probleme
auftreten. Das rührt daher, daß der relativ hohe
ohmsche Widerstand im Stator kleiner Motoren
eine höhere Spannung beim Anlaufen und bei
niedrigen Drehzahlen erfordert.
Bei Systemen mit parallelgeschalteten Motoren kann
der elektronische Motorschutzschalter (ETR) des
Frequenzumrichters nicht als Motorschutz für einzelne
Motoren eingesetzt werden. Deshalb ist ein zusätzlicher
Motorschutz, z.B. in jedem Motor ein Thermistor (oder
individuelle thermische Schutzschalter) erforderlich, der
zur Verwendung mit Frequenzumwandlern geeignet ist.
Beachten Sie bitte, daß die Motorkabel jedes Motors
einzeln addiert werden müssen und die zulässige
Gesamtkabellänge nicht überschritten werden darf.
Elektrische Installation - Bremskabel
(Nur Standard mit Bremse und erweitert mit Bremse.
Typecode: SB, EB, DE, PB).
No.
Funktion
81, 82
Bremswiderstandsklemmen
Das Anschlusskabel für den Bremswiderstand muss
abgeschirmt sein. Die Abschirmung ist mittels
MG.50.R4.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
Kabelbügeln am Frequenzumrichter und dem
Metallgehäuse des Bremswiderstandes zu verbinden.
Der Querschnitt des Bremswiderstandskabels ist
entsprechend der Nenndaten des verwendeten
Bremswiderstands zu bemessen. Weitere Hinweise
zur sicheren Installation siehe auch Bremsanleitung
MI.90.FX.YY sowie MI.50.SX.YY.
Elektrische Installation - Relaisausgänge
Anzugsmoment: 0,5 - 0,6 Nm
Schraubengröße: M3
Nr.
1-3
4, 5
des
N
Elektrische Installation - externe Geblä-
seversorgung
Drehmoment 0,5 - 0,6 Nm
Schraubengröße: M3
Nur für Geräte des Typs IP54 im Leistungsbereich
AKD 5016-5102, 380-500 V sowie AKD 5008-5027,
200-240 V AC. Falls der Frequenzumrichter über
den DC-Bus versorgt wird (Zwischenkreiskopplung),
werden die integrierten Lüfter nicht mit Wechselstrom
versorgt. In diesem Fall ist eine externe Versorgung
mit Wechselstrom notwendig.
Elektrische Installation - Busanschluß
Die serielle Busverbindung gemäß der Norm RS
485 (zwei Leiter) wird an die Klemmen 68/69 (Signal
P und N) des Frequenzumrichters angeschlossen.
AKD 5000
ACHTUNG!:
Beachten Sie bitte, dass je nach
Versorgungsspannung an den Klemmen
Spannungen bis zu 1099 V DC auftreten können.
Funktion
Relaisausgang, 1+3 (Öffner), 1+2
(Schließer) Siehe Parameter 323 in
der Betriebsanleitung. Siehe auch
Allgemeine technische Daten.
Relaisausgang, 4+5 (Schließer)
Siehe Parameter 326 in der
Betriebsanleitung.
Siehe auch. Allgemeine technische
Daten.
37
