Funktion Nr. 4
Die Schnellentladung wird aktiviert, wenn die
Zwischenkreisspannung auf einen bestimmten Wert
abgefallen ist und die Wechselrichter abgeschaltet
haben, siehe Prozedur auf der Vorseite.
Funktion Nr. 5
Der digitale Eingang aktiviert die Netzfehlerfunktion
unabhängig davon, ob eine Versorgungsspannung
zum Gerät anliegt oder nicht. Siehe die verschiedenen
Funktionen in Parameter 407.
Funktion Nr. 6
Die Netzfehlerfunktion wird aktiviert, wenn die
Zwischenkreisspannung auf einen bestimmten Wert
abgefallen ist. Die Funktion im Falle von Netzfehlern
ist in Parameter 407 zu wählen.
Funktion Nr. 7
Der digitale Eingang aktiviert sowohl die Schnellentlade-
als auch die Netzfehlerfunktion, unabhängig vom
Niveau der Zwischenkreisspannung und davon, ob der
Motor läuft oder nicht. Die Netzfehlerfunktion ist als
erste aktiv, danach die Schnellentladefunktion.
Funktion Nr. 8
Schnellentlade- und Netzfehlerfunktion werden
aktiviert, wenn die Zwischenkreisspannung auf
einen bestimmten Wert abfällt.
Die Netzfehlerfunktion ist als erste aktiv, danach
die Schnellentladefunktion.

Motorfangschaltung

Diese Funktion ermöglicht das 'Abfangen' eines
Motors, der nicht länger vom Frequenzumrichter
gesteuert wird. Die Funktion kann über Parameter
445 zu- und abgeschaltet werden.
Wenn Motorfangschaltung gewählt wurde, dann
wird die Funktion bei Eintreten von einer der
folgenden vier Situationen aktiviert:
1. Nach Motorfreilauf über Klemme 27
2. Nach Einschalten der Netzversorgung
3. Wenn sich der Frequenzumrichter in einem
Abschaltzustand (Trip) befindet und ein
Quittiersignal gegeben wurde
4. Wenn der Frequenzumrichter z.B. den Motor
aufgrund eines Fehlerzustandes losläßt, der Fehler
aber vor der Abschaltung wieder verschwindet. Der
Frequenzumrichter wird in diesem Fall den Motor
abfangen und ihn zum Sollwert zurückführen
56

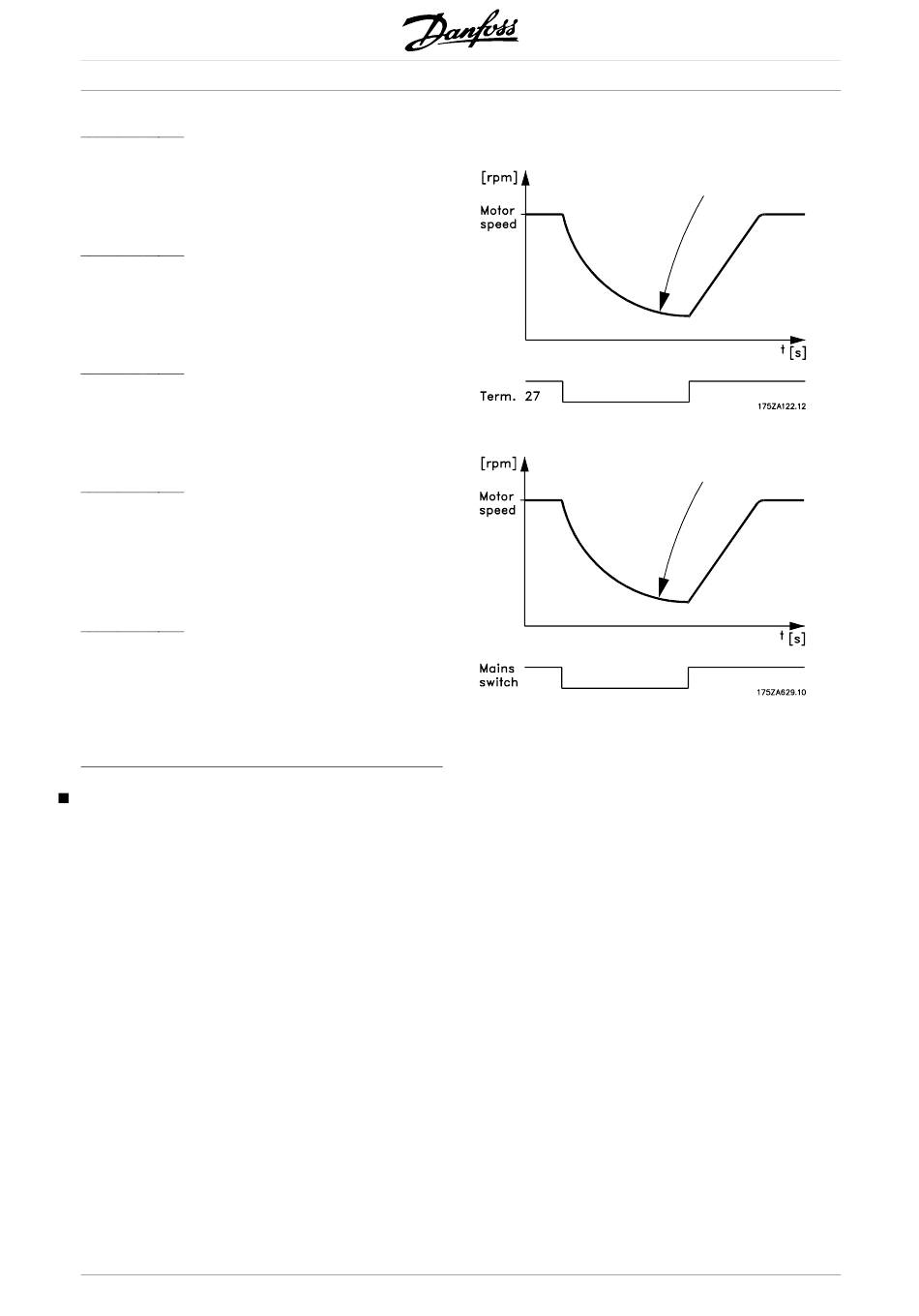

1. Motorfangschaltung aktiv.
2. Motorfangschaltung aktiv.
Die Suchsequenz für den drehenden Motor ist
abhängig von der Drehzahl, Frequenz/Richtung
(Parameter 200). Wird nur Eine Richtung gewählt,
so sucht der Frequenzumrichter zunächst ab der
Höchstfrequenz (Parameter 202) bis 0 Hz. Findet der
Frequenzumrichter den drehenden Motor im Verlauf
der Suchsequenz nicht, so wird er eine DC-Bremsung
einleiten, um zu versuchen, die Drehzahl des drehenden
Motors auf 0 U/Min zu bringen. Dies setzt voraus,
daß die Gleichspannungsbremse über Parameter
125 und 126 aktiviert wurde. Bei Wahl von Beide
Richtungen ermittelt der Frequenzumrichter zunächst
die Drehrichtung des Motors und sucht danach die
Frequenz. Findet er den Motor nicht, so wird davon
ausgegangen, daß der Motor nicht oder nur mit
geringer Drehzahl läuft. Der Frequenzumrichter läßt den
Motor dann nach dem Suchvorgang normal anlaufen.
MG.50.R4.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
AKD 5000
