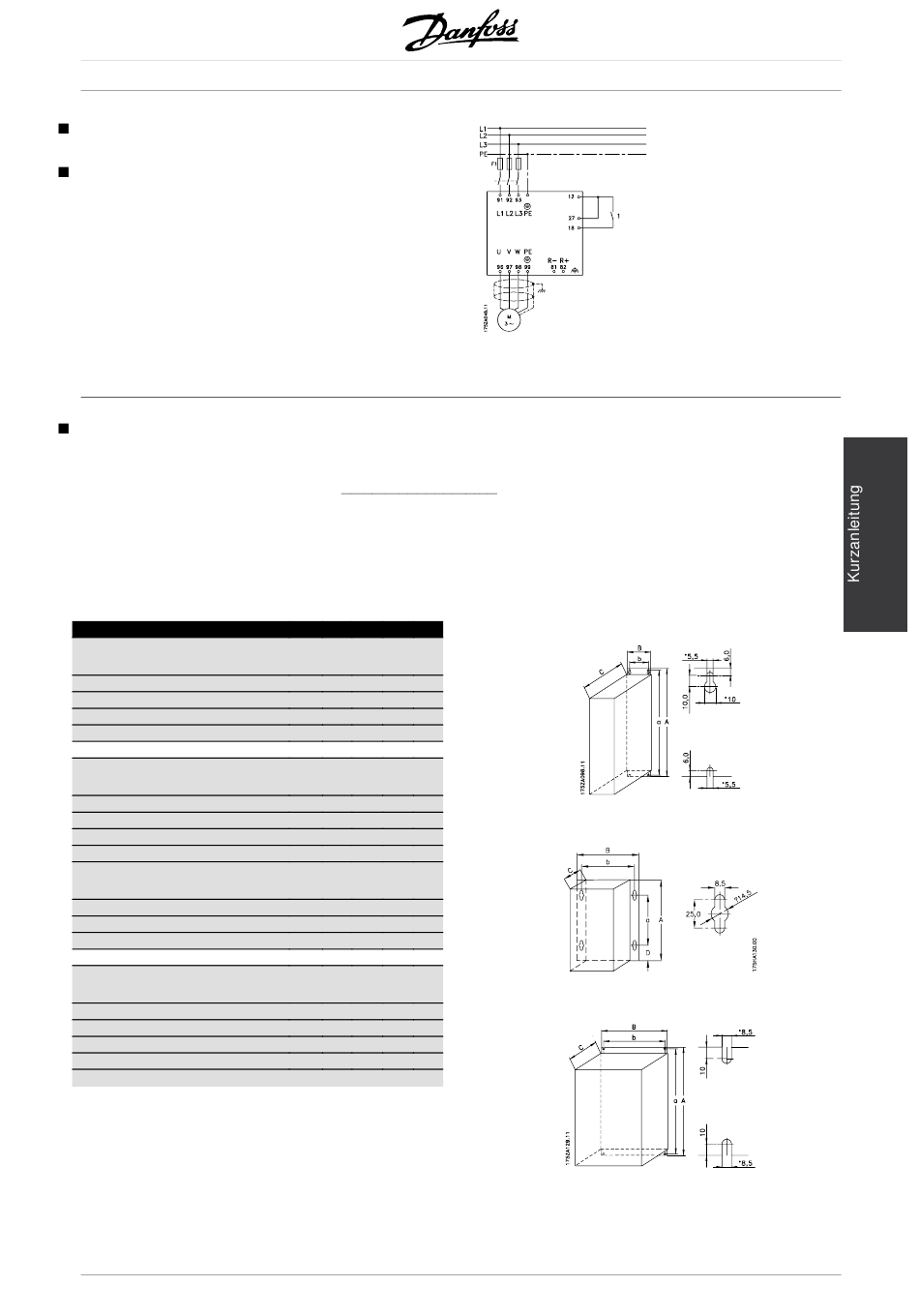

Kurzanleitung

Einführung in die
Kurzanleitung
Diese Kurzanleitung weist Ihnen den Weg
zur ordnungsgemäßen EMV-Installation des
Frequenzumrichters über den Anschluss der
Stromversorgung, des Motors und der Steuerkabel
(Abb. 1). Der Motor wird über den Schalter
gestartet/gestoppt.
1. Mechanische Installation
Frequenzumrichter AKD 5000 können seitlich nebeneinander installiert werden. Die erforderliche Kühlung
verlagt einen freien Luftdurchlass von 10 cm über und unter dem Frequenzumrichter (5016-5062 380-500 V
und 5008-5027 200-240 V müssen 20 cm haben).
Alle Bohrungen müssen unter Verwendung der in der Tabelle angegeben Maße angebracht werden. Achten
Sie bitte auf die unterschiedlichen Gerätespannungen. Bringen Sie den Frequenzumrichter an der Wand
an. Ziehen Sie alle vier Schrauben fest.
Alle nachstehenden Angaben in mm.
AKD-Typ
Kompaktformat IP 20, 200–240 V (Abb.
4)
5001 - 5003
5004 - 5006
5008
5011 - 5016
5022 - 5027
Kompaktformat IP 20, 380–500 V (Abb.
4)
5001 - 5005
5006 - 5011
5016 - 5022
5027 - 5032
Kompaktformat IP 54, 200–240 V (Abb.
3)
5001 - 5003
5004 - 5006
5008 - 5011
5016 - 5027
Kompaktformat IP 54, 380–500 V (Abb.
3)
5001 - 5005
5006 - 5011
5016 - 5027
5032 - 5052
5042 - 5052
MG.50.R4.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
A B C a b
395 220 160 384 200
395 220 200 384 200
560 242 260 540 200
700 242 260 680 200
800 308 296 780 270
395 220 160 384 200
395 220 200 384 200
560 242 260 540 200
700 242 260 680 200
460 282 195 260 258
530 282 195 330 258
810 350 280 560 326
940 400 280 690 375
460 282 195 260 258
530 282 195 330 258
810 350 280 560 326
940 400 280 690 375
800 308 296 780 270
Abb. 1
Abb. 2
Abb. 3
Abb. 4
AKD 5000
