Anzugsmomente und Schraubengrößen
Die Tabelle zeigt, mit welchem Moment die Klemmen
des Frequenzumrichters montiert werden müssen.
Bei AKD 5001-5027 200-240V und AKD 5001-5102
380-500V werden die Kabel mit Schrauben befestigt.
Diese Werte gelten für folgende Klemmen:
Netzklemmen
Motorklemmen
Erdungsklemmen
Bremswiderstandsklemmen
Zwischenkreiskopplung
AKD-Typ
3 x 200 -240 V
AKD 5001-5006 0.5 - 0.6 Nm
AKD 5008-5011
AKD 5016-5022
AKD 5027
AKD 5032-5052
AKD-Typ
3 x 380-500 V
AKD 5001-5011 0.5 - 0.6 Nm
AKD 5016-5027
AKD 5032-5042
AKD 5052-5062
AKD 5072-5102

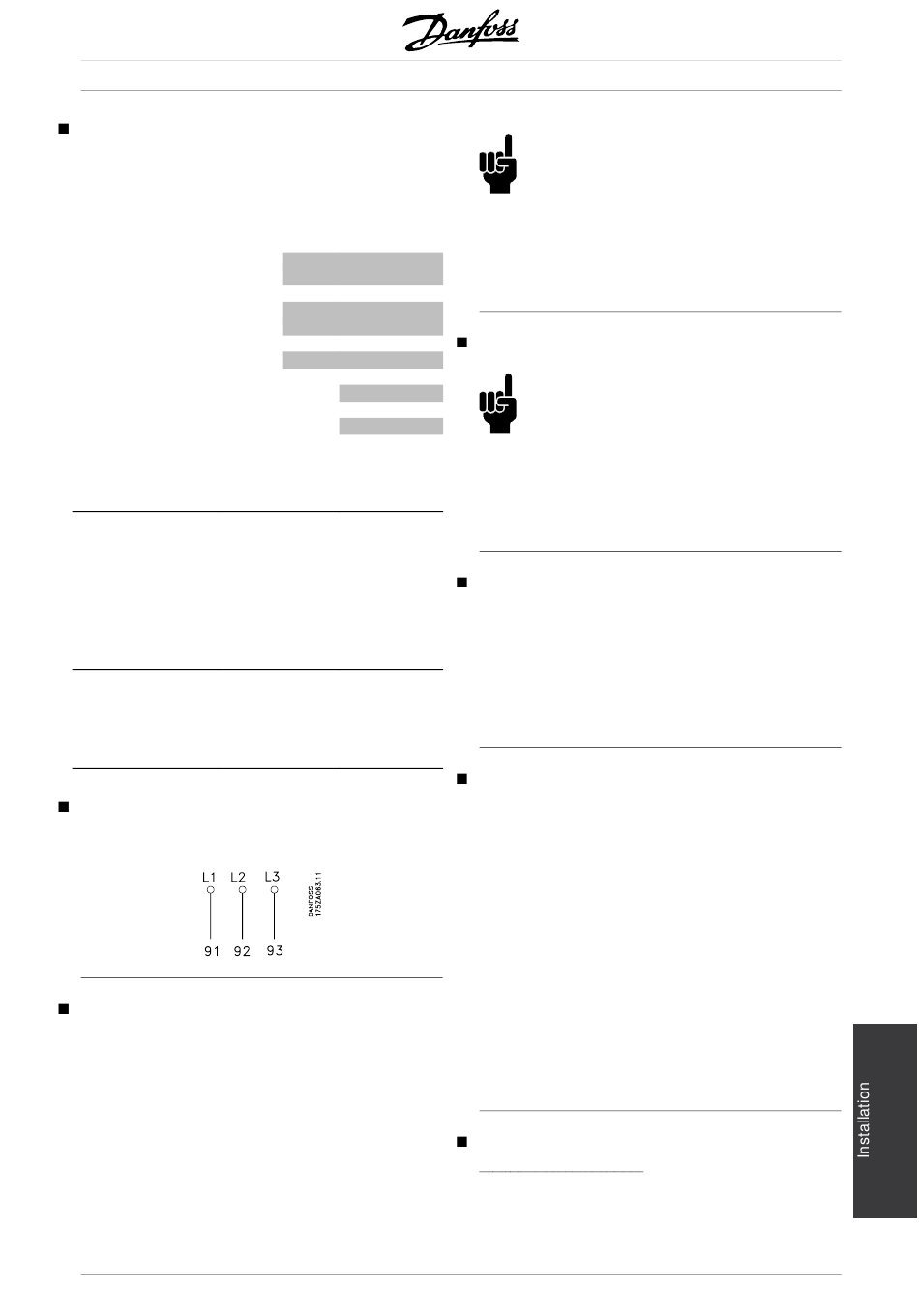

Elektrische Installation - Netzversorgung

Der Anschluss an die Netzspannung erfolgt mit drei
Phasen an die Klemmen L
Hochspannungsprüfung
Eine Hochspannungsprüfung kann durch Kurzschließen
der Anschlüsse U, V, W, L
langes Anlegen von max. 2,15 kV DC zwischen
diesem Kurzschluß und der Masse erfolgen.
MG.50.R4.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
Nr. 91, 92, 93
L1, L2, L3
Nr. 96, 97, 98
U, V, W
No 94, 95, 99
81, 82
88, 89
Anzugs- Schrauben-
moment Größe
M3
1.8 Nm M4
3.0 Nm M5
6.0 Nm M6
11.3 Nm M8
Anzugs- Schrauben-
moment Schrauben-
größe
M3
1.8 Nm M4
3.0 Nm M5
4.0 Nm M6
15 Nm M8
, L , L .
1 2 3
, L und L und 1 Sekunde
1 2 3
ACHTUNG!:
Der Funkentstörschalter muß beim
Hochspannungstest geschlossen sein (Position
ON) (siehe Abschnitt Funkentstörschalter).
Netz- und Motoranschluß müssen bei einem
Hochspannungstest der gesamten Anlage evtl.
unterbrochen werden, wenn die Ableitströme
zu hoch sind.

Sicherheitserdung

ACHTUNG!:
Der Frequenzumrichter weist hohe Ableitströme
auf und ist deshalb aus Sicherheitsgründen
vorschriftsmäßig zu erden. Benutzen Sie
die Erdungsklemme (siehe Abschnitt Elektrische
Installation, Leistungskabel), die einen verstärkten
Anschluß an Erde ermöglicht.
Beachten Sie die nationalen Sicherheitsvorschriften.
Thermischer Motorschutz
Das elektronische Thermorelais in UL-zugelassenen
Frequenzumrichtern ist für Einzelmotorschutz
UL-zugelassen, wenn Parameter 128 auf Abschaltung
gesetzt ist, und Parameter 105 auf den Nennstrom
des Motors programmiert wurde (dem Typenschild
des Motors zu entnehmen).
Zusätzlicher Schutz (RCD)
Fehlstromschutzschalter, Nullung oder Erdung können
ein zusätzlicher Schutz sein, vorausgesetzt, die
örtlichen Sicherheitsnormen werden eingehalten.
Bei Erdungsfehlern können Gleichspannungsanteile
im Fehlstrom entstehen.
Fehlstromschutzschalter sind ggf. gemäß den
örtlichen Vorschriften anzuwenden. Die Schutzschalter
müssen zum Schutz von dreiphasigen Geräten mit
Gleichrichterbrücke und für kurzzeitiges Ableiten von
Impulsstromspitzen im Einschaltmoment geeignet sein.
Siehe auch Abschnitt Besondere Bedingungen
im Projektierungshandbuch.

EMV-Schalter

Erdfreie Netzversorgung:
Wird der Frequenzumrichter aus einer isolierten
Netzstromquelle ( IT-Netz) versorgt, kann der
Funkentstörschalter auf OFF (AUS) gestellt
AKD 5000
