Worterklärung
AKD:
I
AKD,MAX
Der maximale Ausgangsstrom.
I
AKD,N
Der Ausgangsnennstrom, den der Frequenzumrichter
liefern kann.
U
AKD MAX
Die maximale Ausgangsspannung.
Ausgang:
l
M
Der dem Motor zugeführte Strom.
U
M
Die dem Motor zugeführte Spannung.
f
M
Die dem Motor zugeführte Frequenz.
f
JOG
Die dem Motor zugeführte Frequenz, wenn die
Festdrehzahlfunktion (über die digitalen Klemmen
oder die Tastatur) aktiviert wird.
f
MIN
Die dem Motor zugeführte Minimalfrequenz.
f
MAX
Die dem Motor zugeführte Maximalfrequenz.

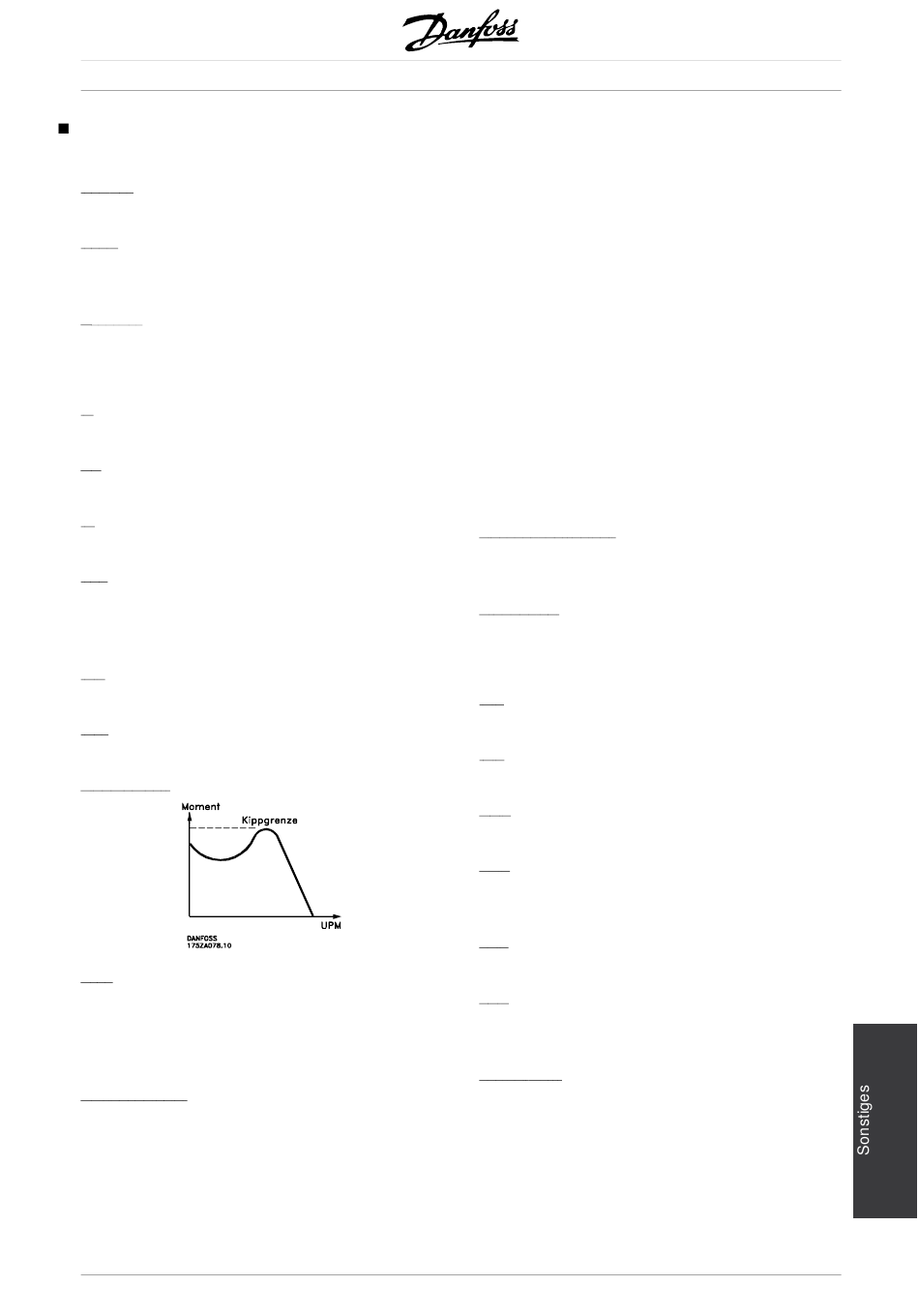

Kippmoment:
η
AKD
Der Wirkungsgrad des Frequenzumrichters ist
definiert als das Verhältnis zwischen Leistungsabgabe
und Leistungsaufnahme.
Eingang:
Betriebsbefehle:
Mit Hilfe des LCP (= Local Control Panel = Bedienfeld)
und der digitalen Eingänge kann der angeschlossene
Motor gestartet und gestoppt werden. Die Funktionen
sind in zwei Gruppen mit folgenden Prioritäten aufgeteilt:
MG.50.R4.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
Gruppe 1 Quittieren, Freilaufstopp,
Quittieren und Freilaufstopp,
Schnellstopp, DC-Bremse,
Stopp und "Stop"-Taste
Gruppe 2 Start, Pulsstart, Reversierung,
Start Reversierung, Festdrehzahl
und Ausgang speichern
Gruppe 1 wird auch als Einschaltsperrbefehle
bezeichnet.Der Unterschied zwischen Gruppe 1
und Gruppe 2 besteht darin, daß in Gruppe 1 alle
Stoppsignale aufgehoben sein müssen, damit der
Motor anlaufen kann. Daraufhin kann der Motor durch
ein einzelnes Startsignal der Gruppe 2 gestartet werden.
Ein als Gruppe 1 abgegebener Stoppbefehl
ergibt die Displayanzeige STOP.
Ein als Gruppe 2 abgegebener fehlender Startbefehl
ergibt die Displayanzeige STAND BY.
Einschaltsperrbefehl:
Ein Stoppbefehl, der der Gruppe 1 der Betriebsbefehle
angehört, siehe dieses.
Stoppbefehl
Siehe Betriebsbefehle.
Motor:
I
M,N
Nennstrom des Motors (Typenschildangaben).
f
M,N
Nennfrequenz des Motors (Typenschildangaben).
U
M,N
Nennspannung des Motors (Typenschildangaben).
P
M,N
Nennleistung, die der Motor aufnimmt
(Typenschildangaben).
n
M,N
Nenndrehzahl des Motors (Typenschildangaben).
T
M,N
Das Nenndrehmoment (Motor)
Sollwerte:
Festsollwert:
Ein fest definierter Sollwert, der von -100% bis
+100% des Sollwertbereichs eingestellt werden
kann. Es gibt vier Festsollwerte, die über die
digitalen Klemmen wählbar sind.
