2. Elektrische Installation, Stromanschluss
ACHTUNG! Bei den Geräten AKD 5001-5006, 200-240 V and AKD 5001-5011, 380-500 V sind die
Klemmen abnehmbar.
Schließen Sie das Netzkabel an die Netzklemmen L1, L2, L3 des Frequenzumrichters und an den
Erdanschluss an (Abb. 5-8). Für Buchformat-Geräte ist eine Kabelentlastung an der Wand montiert. Bauen
Sie das abgeschirmte Motorkabel an die Motorklemmen U, V, W und PE des Frequenzumrichters. Stellen Sie
sicher, dass die Abschirmung elektrisch an den Antrieb angeschlossen ist.

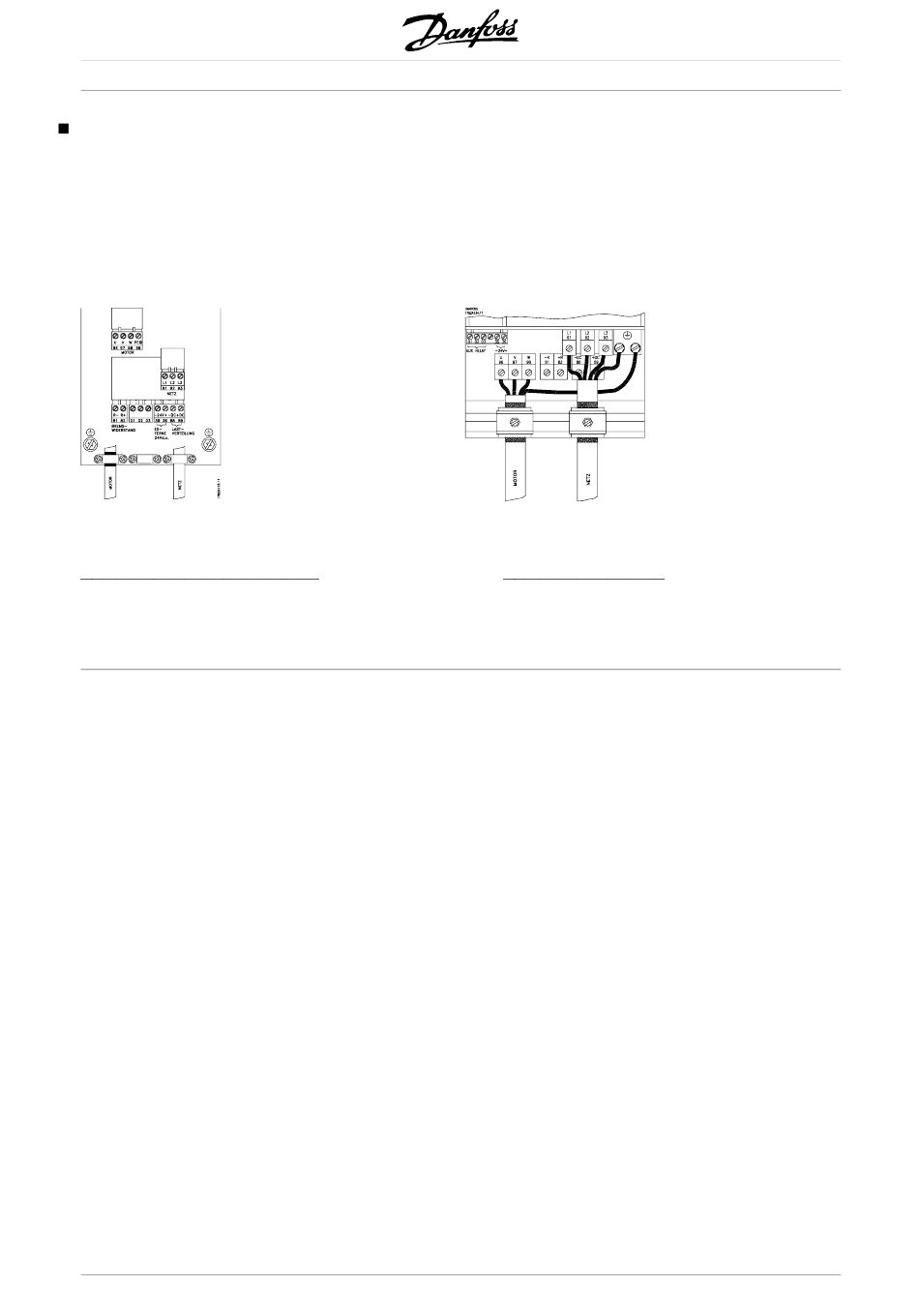

Abb. 6
Kompaktformat IP 20 und IP 54
5001-5011 380-500 V
5001-5006 200-240 V
6
Abb. 7
Kompaktformat IP 20
5016-5062 380-500 V
5008-5027 200-240 V
