nicht aktiv, da sowohl der Sollwert als auch der Istwert
immer als U/Min. dargestellt werden.
Wird in Parameter 100 Prozeßregelung mit
Istwertrückführung gewählt, so wird die in Parameter
416 gewählte Einheit bei der Displayanzeige
des Sollwertes (Par. 009-12: Sollwert [Einheit])
wie auch des des Istwertes (Par. 009-12:
Istwert [Einheit]) angewandt.
Die Skalierung der Displayanzeige als Funktion des
gewählten Bereiches (Par. 309/310, 312/313, 315 und
316) für das angeschlossene externe Signal erfolgt
bzgl. des Sollwertes in Parameter 204 und 205 und
für den Istwert in Parameter 414 und 415.
Parameter 002 auf Ort eingestellt.
Wird Parameter 013 auf Ort Steuerung ohne
Schlupfkompensation oder Ort digitale Steuerung
ohne Schlupfkompensation eingestellt, so erscheint
die Anzeige in Hz - unabhängig von der Wahl in
Parameter 416. Ein an Klemme 53, 60 oder 33
(Puls) angeschlossenes Istwert- oder Prozeßsignal
wird jedoch in Form der in Parameter 416 gewählten
Einheit angezeigt. Wird Parameter 013 auf Ort
Steuerung/wie Parameter 100 oder Ort digitale
Steuerung/wie Parameter 100 eingestellt, so
entspricht die Einheit der obigen Beschreibung unter
Parameter 002 auf Fern eingestellt.
ACHTUNG!:
Die obigen Ausführungen gelten für die Anzeige
von Sollwert [Einheit] und Istwert [Einheit]. Wird
Sollwert [%] oder Istwert [%] gewählt, so wird der
Wert in Prozent des gewählten Bereiches angezeigt.
Beschreibung der Auswahl:
Wählen Sie die gewünschte Einheit für das
Sollwert- bzw. Istwertsignal.
422 U0-Spannung bei 0 Hz
(U0 SPANNUNG-0HZ)
Wert:
0,0 - Parameter 103
Funktion:
Die Parameter 422-432 können zusammen mit
der speziellen Motorkennlinie benutzt werden
(Par.101) Es kann aufgrund von sechs einstellbaren
Spannungen und Frequenzen eine U/f-Kennlinie
gebildet werden. Die Änderung von Daten auf
dem Motortypschild (Parameter 102 - 106) hat
Auswirkungen auf Parameter 422.
= Werkseinstellung. () = Displaytext. [] = bei Kommunikation über serielle Schnittstelle benutzter Wert
MG.50.R4.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
Beschreibung der Auswahl:
Stellen Sie die gewünschte Spannung ein,
die bei 0 Hz gelten soll.

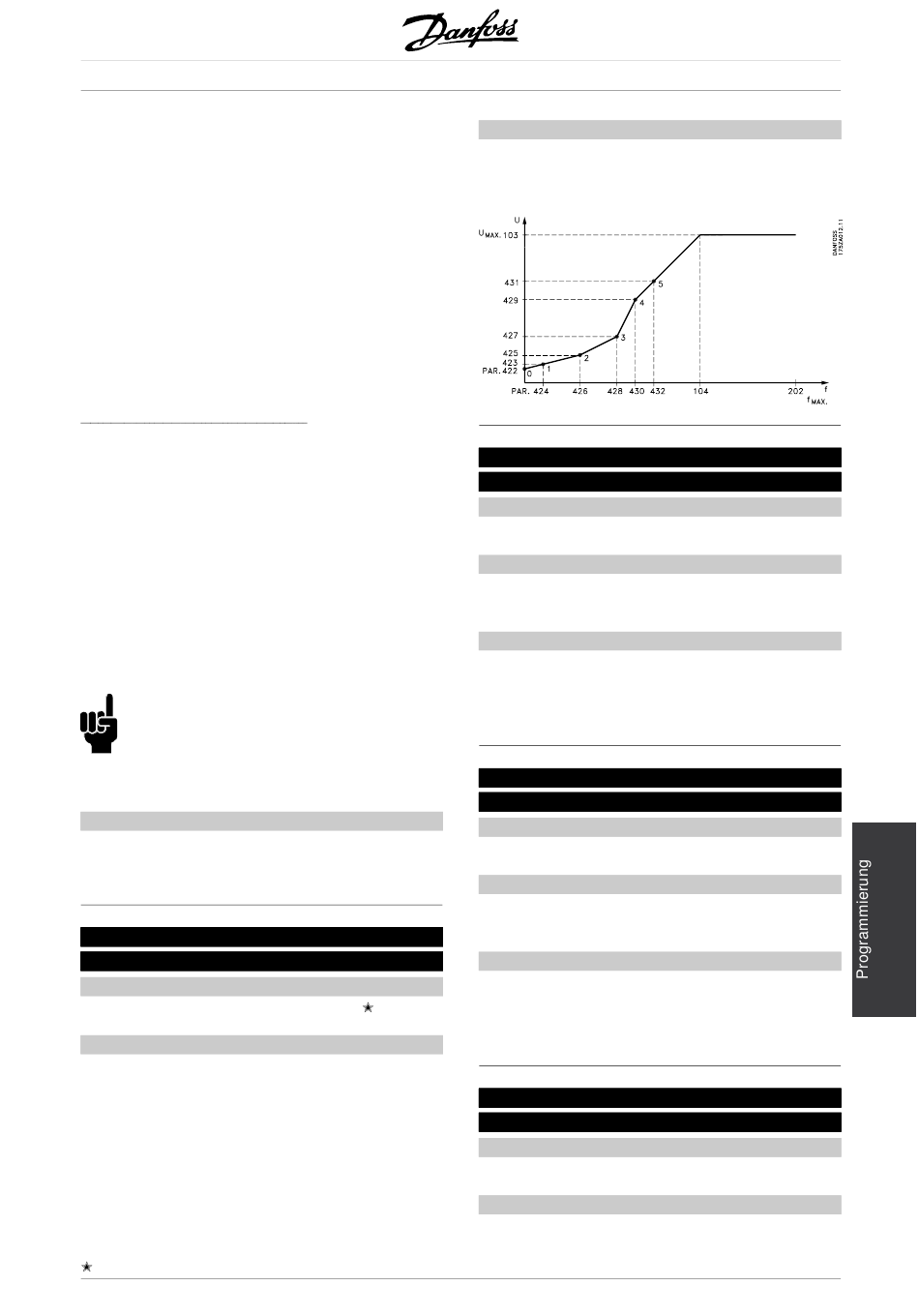

Siehe nachfolgende Zeichnung.
423 U1-Spannung
(U1-SPANNUNG)
Wert:
0,0 - U
AKD,MAX
Funktion:
In diesem Parameter wird der Y-Wert des 1.
Eckpunktes eingestellt.
Beschreibung der Auswahl:
Stellen Sie die gewünschte Spannung ein, die bei der
in Parameter 424 eingestellten F1-Frequenz gelten soll.
Siehe Zeichnung zu Parameter 422.
424 F1-Frequenz
(F1-FREQUENZ)
Wert:
0,0 - Par. 426
Funktion:
In diesem Parameter wird der X-Wert des 1.
Eckpunktes eingestellt.
Beschreibung der Auswahl:
Stellen Sie die gewünschte Frequenz ein, die bei der in
Parameter 423 eingestellten U1-Spannung gelten soll.
20,0 Volt
Siehe Zeichnung zu Parameter 422.
425 U2-Spannung
(U2-SPANNUNG)
Wert:
0,0 - U
AKD, MAX
Funktion:
In diesem Parameter wird der Y-Wert des 2.
Eckpunktes eingestellt.
AKD 5000
Werkseinstellung für Par. 103
Werkseinstellung für Par. 104
Werkseinstellung für Par. 103
97
