Normale/Hohe Übermomentregelung ohne
Istwertrückführung
Diese Funktion ermöglicht es, daß der
Frequenzumrichter auch bei einem Motor in Übergröße
ein Drehmoment von konstant 100% erzeugt.
Die Wahl, ob eine normale oder eine hohe
Überlastungsmomentkennlinie gewünscht wird,
erfolgt in Parameter 101.
Hier wählt man auch eine hohe/normale konstante
Momentkennlinie (CT) oder eine hohe/normale
quadratische Momentkennlinie (VT).
Wird eine hohe Momentkennlinie gewählt, so können
mit einem nominellen Motor für den Frequenzumrichter
1 Min. lang bis zu 160% Drehmoment bei konstantem
sowie quadratischem Moment erzielt werden.
Wird eine normale Momentkennlinie gewählt, so können
mit einem Motor in Übergröße 1 Min. lang bis zu 110%
Drehmoment bei konstantem sowie quadratischem
Moment erzielt werden. Diese Funktion wird besonders
bei Pumpen und Lüftern benutzt, da bei derartigen
Anwendungen kein Übermoment erforderlich ist.
Der Vorteil bei Anwahl einer normalen Moment-kennlinie,
bei Anschluß eines Motors in Übergröße, besteht
darin, daß der Frequenzumrichter Konstant
100% Drehmoment erzielen kann. Es ist keine
Leistungsreduzierung erforderlich.
ACHTUNG!:
Bei AKD 5001-5006, 200-240 V und
AKD 5001-5011, 380-500 Volt ist diese
Funktion nicht wählbar.
Interner Stromgrenzenregler
Die AKD Serie 5000 hat einen integrierten
Stromgrenzenregler, der aktiviert wird, wenn
der Motorstrom und somit das Drehmoment
die in Parameter 221 und 222 eingestellten
Drehmomentgrenzen überschreitet. Bei Erreichen
der generatorischen oder motorischen Stromgrenze
versucht der Frequenzumrichter schnellstmöglich,
die eingestellten Drehmomentgrenzen wieder
zu unterschreiten, ohne die Kontrolle über
den Motor zu verlieren.
Solange der Stromgrenzenregler aktiv ist, kann
der Frequenzumrichter nur über Klemme 27
angehalten werden, wenn sie auf Motorfreilauf
[0] oder Quittieren + Motorfreilauf [1] eingestellt
wird. Ein Signal an den Klemmen 16-33 wird
nicht aktiv sein, bevor der Frequenzumrichter sich
außerhalb der Stromgrenze befindet.
Beachten Sie bitte, daß der Motor nicht der
Rampe-Ab-Zeit folgt, da Klemme 27 auf
58
Motorfreilauf [0] oder Quittieren + Motorfreilauf
[1] programmiert werden muß.

Programmieren von Momentgrenze und Stopp

Bei Anwendungen mit externer elektromechanischer
Bremse, z.B. Hub/Senk-Anwendungen, besteht
die Möglichkeit, den Frequenzumrichter über einen
'normalen' Stoppbefehl anzuhalten und gleichzeitig die
externe elektromechanische Bremse zu aktivieren.

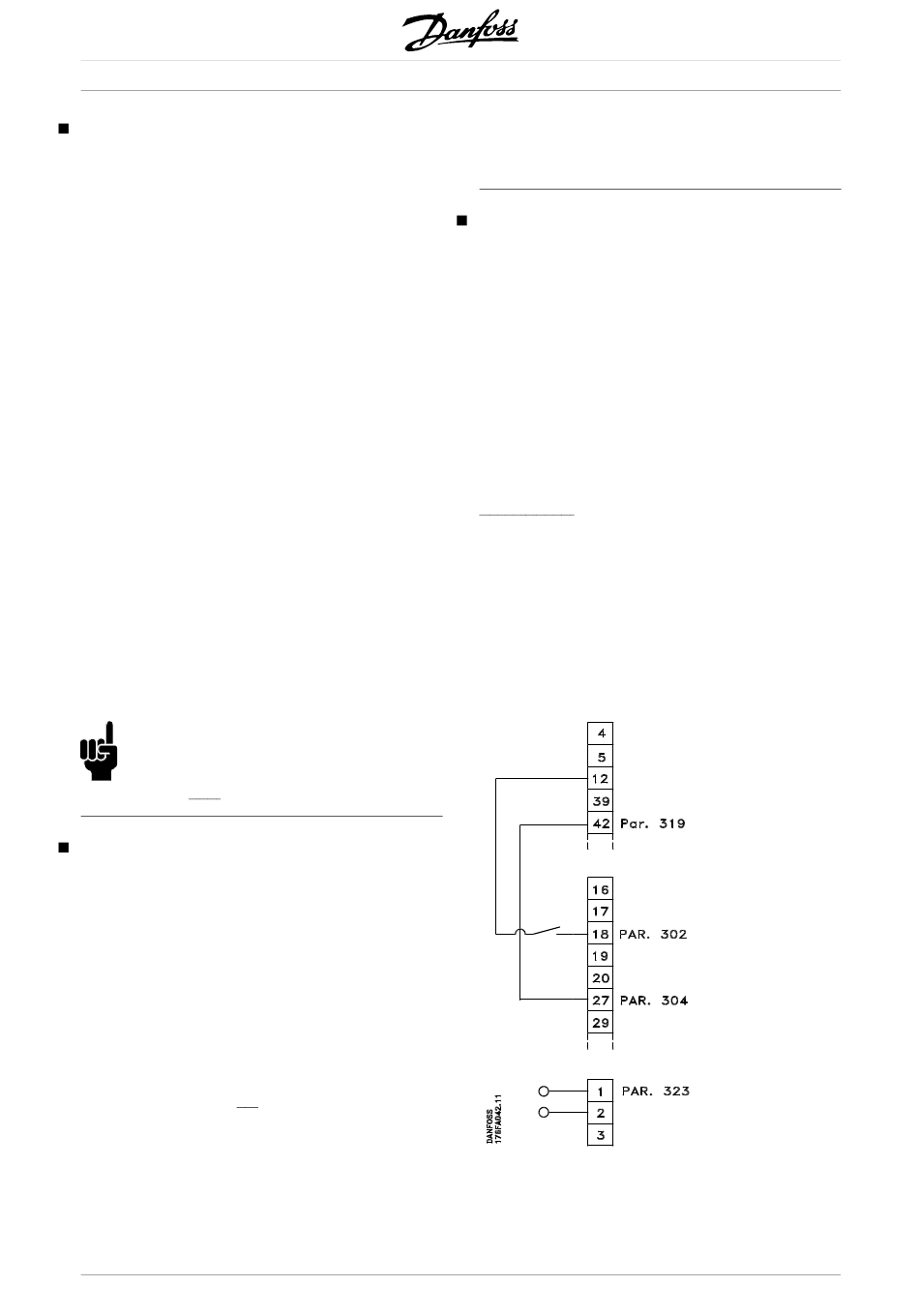

Das Anschlußbeispiel zeigt, wie der Frequenzumrichter
programmiert wird. Die externe Bremse kann an
Relais 01 oder 04 angeschlossen werden, siehe
Steuerung der mechanischen Bremse , Seite 66.
Klemme 27 wird auf Motorfreilauf [0] oder Quittieren
+ Motorfreilauf [1], programmiert, Klemme 42 auf
Momentgrenze und Stopp [27].
Beschreibung:
Ist ein Stoppbefehl über Klemme 18 aktiv, ohne daß
der Frequenzumrichter sich im Momentgrenzzustand
befindet, so wird der Motor über die Rampenfunktion
auf 0 Hz herunterfahren. Befindet sich der
Frequenzumrichter im Momentgrenzzustand, und wird
ein Stoppbefehl aktiviert, so wird Klemme 42 Ausgang
(auf Momentgrenze und Stopp programmiert) aktiv.
Das Signal an Klemme 27 wechselt damit von 'logisch
1' auf 'logisch 0', und der Motor läuft im Freilauf aus.
- Start/Stopp mit Klemme 18
Parameter 302 = Start [1].
- Schnellstopp mit Klemme 27
Parameter 304 = Motorfreilauf [0].
MG.50.R4.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
AKD 5000
