Montage und Verdrahtung

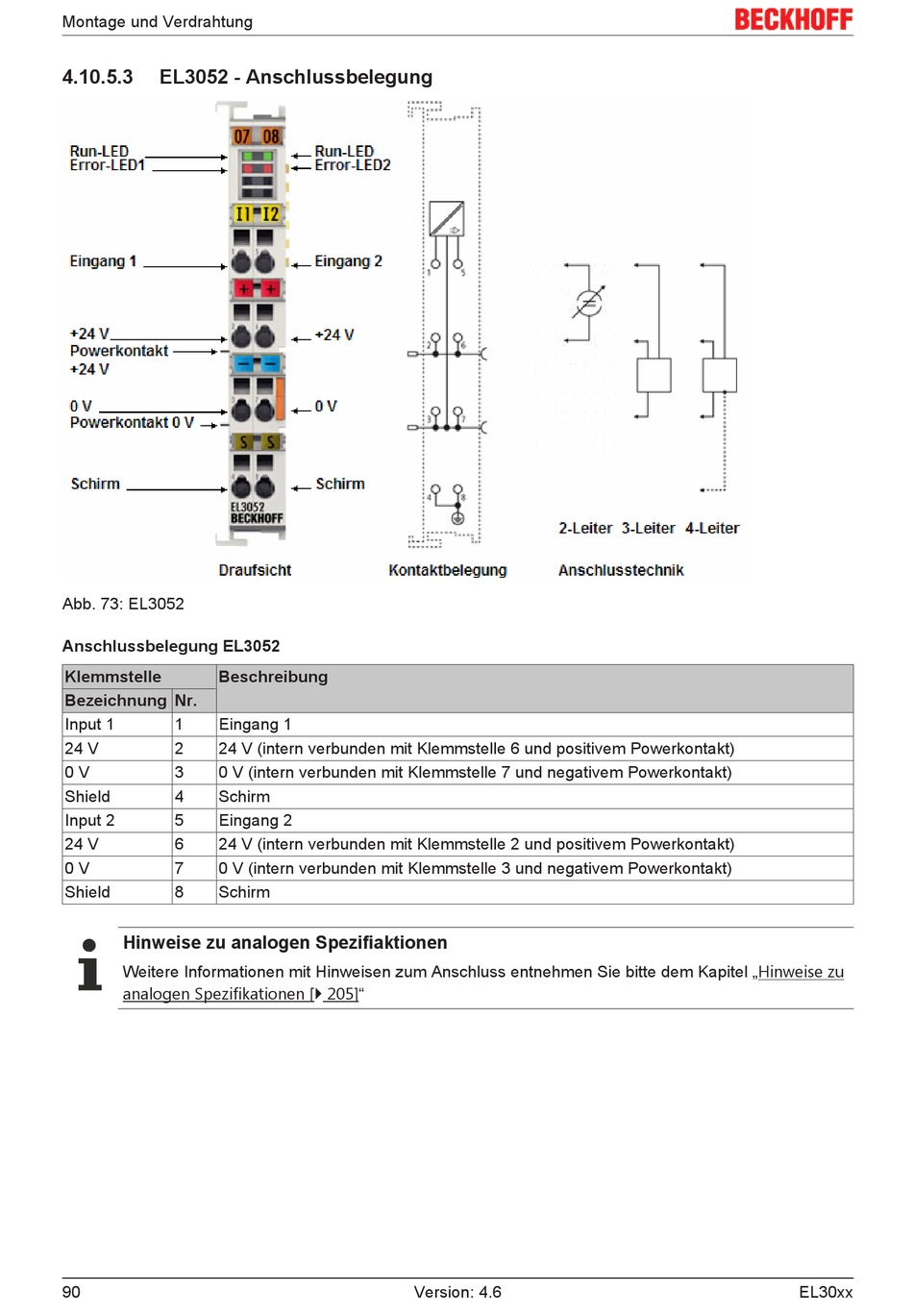

4.10.5.3 EL3052 - Anschlussbelegung
Abb. 73: EL3052
Anschlussbelegung EL3052
Klemmstelle Beschreibung
Bezeichnung Nr.
Input 1 1 Eingang 1
24 V 2 24 V (intern verbunden mit Klemmstelle 6 und positivem Powerkontakt)
0 V 3 0 V (intern verbunden mit Klemmstelle 7 und negativem Powerkontakt)
Shield 4 Schirm
Input 2 5 Eingang 2
24 V 6 24 V (intern verbunden mit Klemmstelle 2 und positivem Powerkontakt)
0 V 7 0 V (intern verbunden mit Klemmstelle 3 und negativem Powerkontakt)
Shield 8 Schirm
Hinweise zu analogen Spezifiaktionen
Weitere Informationen mit Hinweisen zum Anschluss entnehmen Sie bitte dem Kapitel „Hinweise zu
analogen Spezifikationen [} 205]"
