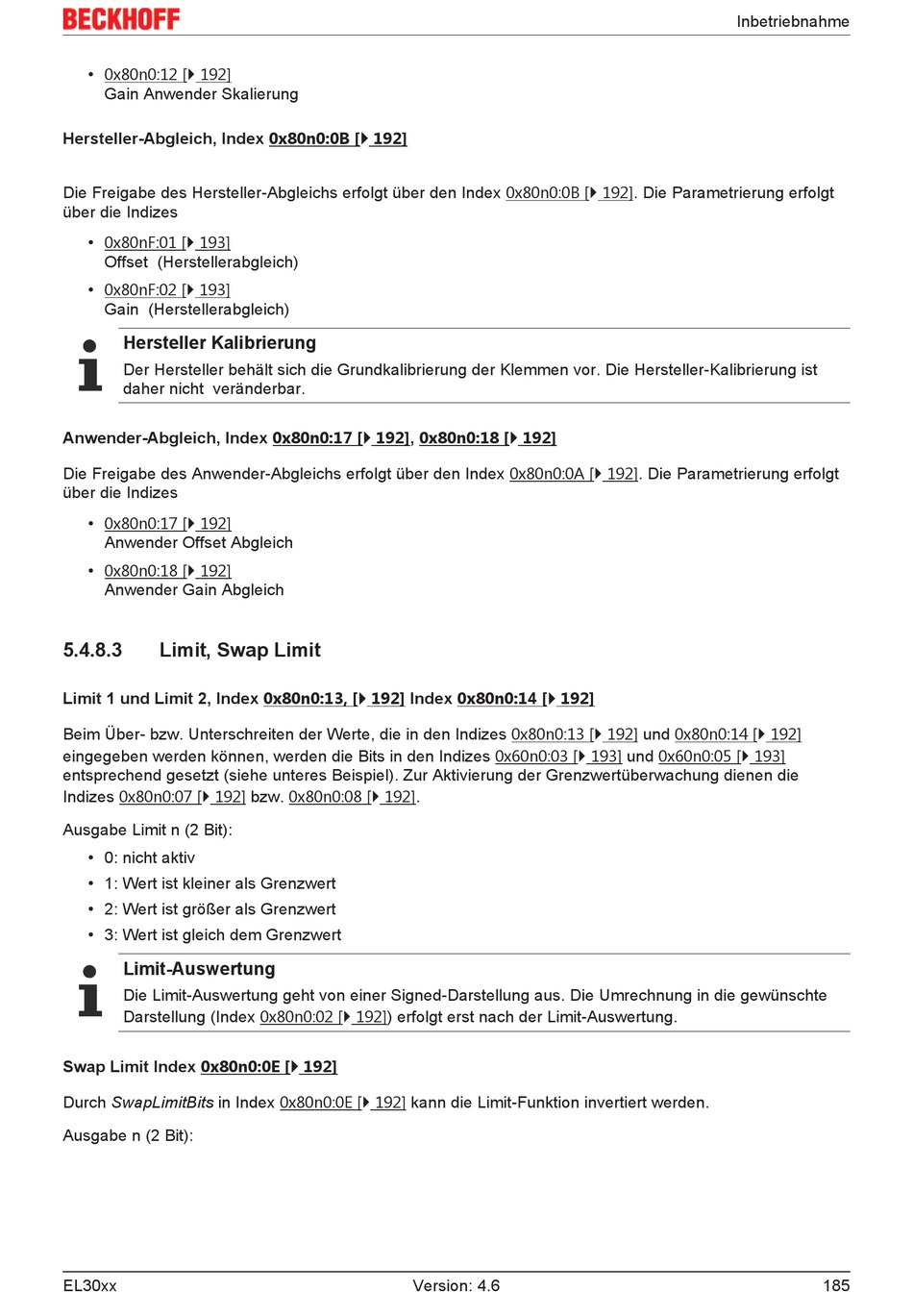

• 0x80n0:12 [} 192]
Gain Anwender Skalierung
Hersteller-Abgleich, Index 0x80n0:0B [} 192]
Die Freigabe des Hersteller-Abgleichs erfolgt über den Index 0x80n0:0B [} 192]. Die Parametrierung erfolgt
über die Indizes
• 0x80nF:01 [} 193]
Offset (Herstellerabgleich)
• 0x80nF:02 [} 193]
Gain (Herstellerabgleich)

Hersteller Kalibrierung

Der Hersteller behält sich die Grundkalibrierung der Klemmen vor. Die Hersteller-Kalibrierung ist
daher nicht veränderbar.
Anwender-Abgleich, Index 0x80n0:17 [} 192], 0x80n0:18 [} 192]
Die Freigabe des Anwender-Abgleichs erfolgt über den Index 0x80n0:0A [} 192]. Die Parametrierung erfolgt
über die Indizes
• 0x80n0:17 [} 192]
Anwender Offset Abgleich
• 0x80n0:18 [} 192]
Anwender Gain Abgleich
5.4.8.3 Limit, Swap Limit
Limit 1 und Limit 2, Index 0x80n0:13, [} 192] Index 0x80n0:14 [} 192]
Beim Über- bzw. Unterschreiten der Werte, die in den Indizes 0x80n0:13 [} 192] und 0x80n0:14 [} 192]
eingegeben werden können, werden die Bits in den Indizes 0x60n0:03 [} 193] und 0x60n0:05 [} 193]
entsprechend gesetzt (siehe unteres Beispiel). Zur Aktivierung der Grenzwertüberwachung dienen die
Indizes 0x80n0:07 [} 192] bzw. 0x80n0:08 [} 192].
Ausgabe Limit n (2 Bit):
• 0: nicht aktiv
• 1: Wert ist kleiner als Grenzwert
• 2: Wert ist größer als Grenzwert
• 3: Wert ist gleich dem Grenzwert

Limit-Auswertung

Die Limit-Auswertung geht von einer Signed-Darstellung aus. Die Umrechnung in die gewünschte
Darstellung (Index 0x80n0:02 [} 192]) erfolgt erst nach der Limit-Auswertung.
Swap Limit Index 0x80n0:0E [} 192]
Durch SwapLimitBits in Index 0x80n0:0E [} 192] kann die Limit-Funktion invertiert werden.
Ausgabe n (2 Bit):
