4.10.6.2 EL3061 - Anschlussbelegung

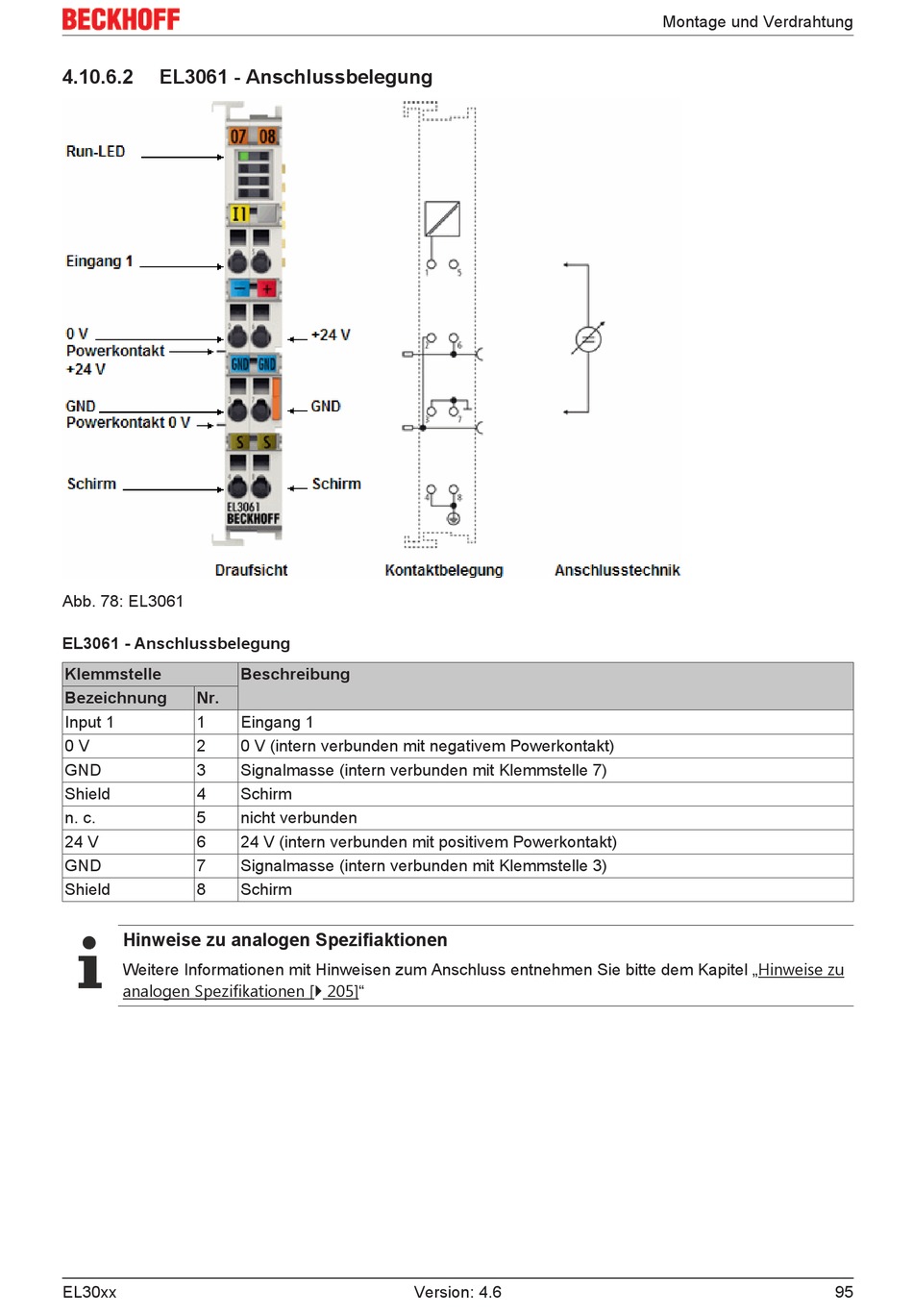

Abb. 78: EL3061
EL3061 - Anschlussbelegung
Klemmstelle
Bezeichnung Nr.
Input 1 1
0 V 2
GND 3
Shield 4
n. c. 5
24 V 6
GND 7
Shield 8
Hinweise zu analogen Spezifiaktionen
Weitere Informationen mit Hinweisen zum Anschluss entnehmen Sie bitte dem Kapitel „Hinweise zu
analogen Spezifikationen [} 205]"
EL30xx
Beschreibung
Eingang 1
0 V (intern verbunden mit negativem Powerkontakt)
Signalmasse (intern verbunden mit Klemmstelle 7)
Schirm
nicht verbunden
24 V (intern verbunden mit positivem Powerkontakt)
Signalmasse (intern verbunden mit Klemmstelle 3)
Schirm
