4.10.4.6

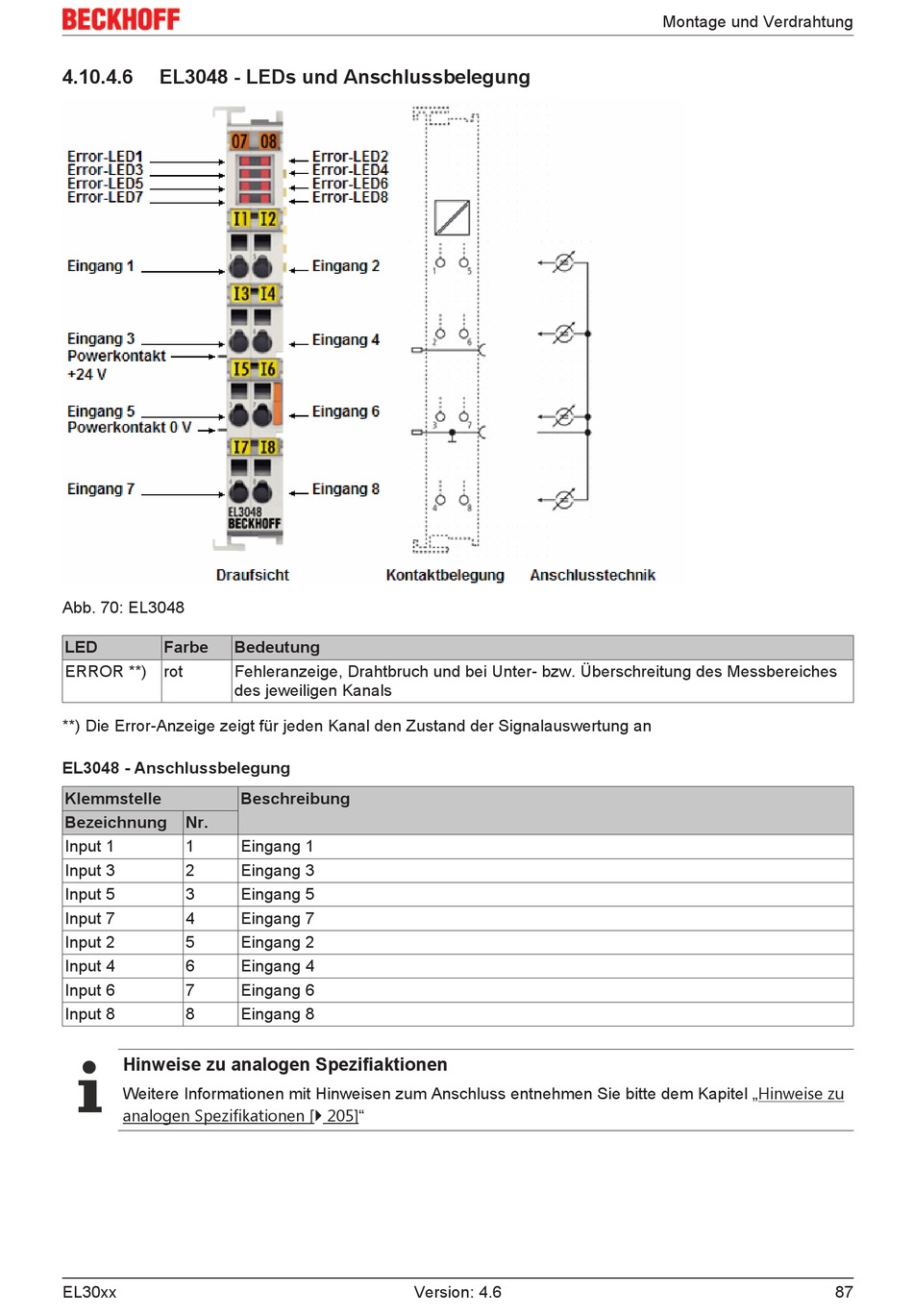

EL3048 - LEDs und Anschlussbelegung

Abb. 70: EL3048
LED Farbe Bedeutung
ERROR **) rot Fehleranzeige, Drahtbruch und bei Unter- bzw. Überschreitung des Messbereiches
des jeweiligen Kanals
**) Die Error-Anzeige zeigt für jeden Kanal den Zustand der Signalauswertung an
EL3048 - Anschlussbelegung
Klemmstelle
Bezeichnung Nr.
Input 1 1
Input 3 2
Input 5 3
Input 7 4
Input 2 5
Input 4 6
Input 6 7
Input 8 8
Hinweise zu analogen Spezifiaktionen
Weitere Informationen mit Hinweisen zum Anschluss entnehmen Sie bitte dem Kapitel „Hinweise zu
analogen Spezifikationen [} 205]"
EL30xx
Beschreibung
Eingang 1
Eingang 3
Eingang 5
Eingang 7
Eingang 2
Eingang 4
Eingang 6
Eingang 8
Version: 4.6
Montage und Verdrahtung
87
