- Seite 1 Dokumentation EP6224 und EP6228 IO-Link-Master in Schutzart IP67 Version: Datum: 28.10.2019...
-
Seite 3: Inhaltsverzeichnis
Einen Port als digitalen Eingang/Ausgang konfigurieren.......... 39 5.2.7 Konfiguration aktivieren .................... 39 Objektbeschreibung und Parametrierung .................. 40 5.3.1 Objekte für die Inbetriebnahme .................. 40 5.3.2 Objekte für den regulären Betrieb.................. 42 5.3.3 Standardobjekte (0x1000-0x1FFF).................. 42 5.3.4 Profilspezifische Objekte (0x6000-0xFFFF) .............. 47 EP6224 und EP6228 Version: 1.5... - Seite 4 6 Diagnose.............................. 51 IO-Link Events .......................... 51 ADS Error Codes .......................... 52 7 Anhang .............................. 54 Allgemeine Betriebsbedingungen .................... 54 EtherCAT Box- / EtherCAT-P-Box - Zubehör .................. 55 Allgemeiner Hinweis zur Einführung des Beckhoff Identification Code (BIC)........ 56 Support und Service ........................ 58 Version: 1.5 EP6224 und EP6228...
-
Seite 5: Vorwort
Patente: EP1590927, EP1789857, EP1456722, EP2137893, DE102015105702 mit den entsprechenden Anmeldungen und Eintragungen in verschiedenen anderen Ländern. ® EtherCAT ist eine eingetragene Marke und patentierte Technologie lizenziert durch die Beckhoff Automation GmbH, Deutschland. Copyright © Beckhoff Automation GmbH & Co. KG, Deutschland. -
Seite 6: Sicherheitshinweise
Die gesamten Komponenten werden je nach Anwendungsbestimmungen in bestimmten Hard- und Software- Konfigurationen ausgeliefert. Änderungen der Hard- oder Software-Konfiguration, die über die dokumentierten Möglichkeiten hinausgehen, sind unzulässig und bewirken den Haftungsausschluss der Beckhoff Automation GmbH & Co. KG. Qualifikation des Personals Diese Beschreibung wendet sich ausschließlich an ausgebildetes Fachpersonal der Steuerungs-, Automatisierungs- und Antriebstechnik, das mit den geltenden Normen vertraut ist. -
Seite 7: Ausgabestände Der Dokumentation
• EP6228-x0x2 – Technische Daten aktualisiert • Gestaltung der Sicherheitshinweise an IEC 82079-1 angepasst. 1.2.4 • EP6228-3032 hinzugefügt • EP6224-x022 – Technische Daten aktualisiert • EP6228-x0x2 – Technische Daten aktualisiert • EP6228-x0x2 – Einführung aktualisiert • EP622x Modulübersicht aktualisiert • Leitungsverluste 7/8“ hinzugefügt •... - Seite 8 10 - Produktionsjahr 2010 02 - Firmware-Stand 02 01 - Hardware-Stand 01 Beckhoff Identification Code (BIC) Der Beckhoff Identification Code enthält zusätzliche Informationen über den Auslieferungszustand des Moduls: Allgemeiner Hinweis zur Einführung des Beckhoff Identification Code (BIC) [} 56]. Version: 1.5 EP6224 und EP6228...
-
Seite 9: Produktübersicht
EP6228-3032 [} 15] 4 x Class A 1,4 A 16,0 A 4,0 A 16,0 A EP6228-3132 [} 15] 4 x Class B Dieser Ausgangsstrom ist außerdem der maximale Summenstrom für ein Port-Paar. Die Port-Paare sind in den Technischen Daten [} 17] spezifiziert. EP6224 und EP6228 Version: 1.5... -
Seite 10: Ep6224
Das IO-Link-Modul EP6224 ermöglicht den Anschluss von bis zu vier IO-Link-Teilnehmern, den sogenannten IO-Link-Devices. Dies können Aktoren, Sensoren, Kombinationen aus beiden oder die Beckhoff EPIxxxx-Module sein. Die Verbindung zwischen dem Modul und dem Teilnehmer erfolgt als Punkt- zu-Punkt-Verbindung. IO-Link ist als intelligentes Bindeglied zwischen der Feldbusebene und dem Sensor Version: 1.5... - Seite 11 Die Parametrierung der IO-Link-Devices mit Servicedaten kann aus TwinCAT heraus über ADS oder im System Manager erfolgen. In der Standardeinstellung arbeitet die EP6224 als 4-Kanal-Eingangsmodul, 24 V , das bei Bedarf mit angeschlossenen IO-Link-Devices kommuniziert, sie parametriert und ggf. in der Betriebsart umstellt.
-
Seite 12: Technische Daten
EN 61000-6-2 / EN 61000-6-4 Schutzart IP65, IP66, IP67 (gemäß EN 60529) Mechanik Gewicht ca. 250 g Einbaulage beliebig Zulassungen und Konformität Zulassungen CE, cURus Summenstrom von Verbrauchern und Spannungs-Weiterleitung. Dieser Wert entspricht der Stromtragfähigkeit der Anschlüsse für die Versorgungsspannungen. Version: 1.5 EP6224 und EP6228... -
Seite 13: Lieferumfang
2.3.3 Lieferumfang Vergewissern Sie sich, dass folgende Komponenten im Lieferumfang enthalten sind: • 1x EtherCAT Box EP6224 • 1x Schutzkappe für Versorgungsspannungs-Eingang, M8, transparent (vormontiert) • 1x Schutzkappe für Versorgungsspannungs-Ausgang, M8, schwarz (vormontiert) • 2x Schutzkappe für EtherCAT-Buchse, M8, grün (vormontiert) •... -
Seite 14: Prozessabbild
Module 5 DeviceState Inputs State Ch3 Module 2 Module 6 DeviceState Inputs State Ch4 Die Module „Module 3“ bis „Module 6“ sind nur in den Prozessdaten vorhanden, wenn die entsprechenden IO-Link Ports konfiguriert [} 37] wurden. Version: 1.5 EP6224 und EP6228... -
Seite 15: Ep6228

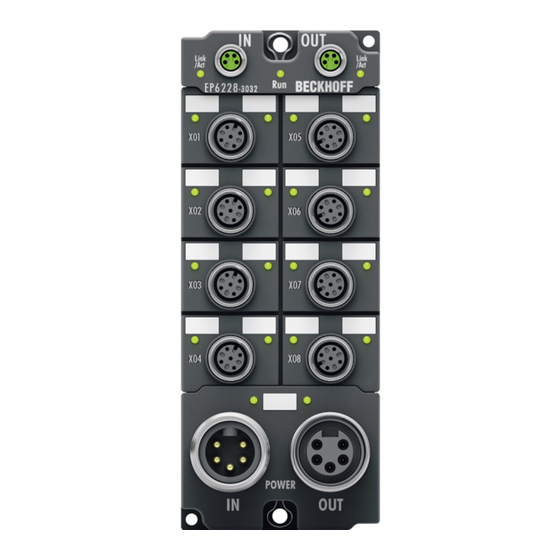

Produktübersicht EP6228 2.4.1 Einführung Abb. 4: EP6228-0022 Abb. 5: EP6228-3032 EP6224 und EP6228 Version: 1.5... -
Seite 16: Abb. 6 Ep6228-3132
Devices mit Servicedaten kann aus TwinCAT heraus über ADS erfolgen oder sehr komfortabel über das integrierte IO-Link-Konfigurationstool. In der Standardeinstellung arbeitet die EP6228 als 8-Kanal-Eingangsmodul, 24 V , das bei Bedarf mit angeschlossenen IO-Link-Devices kommuniziert, sie parametriert und ggf. in der Betriebsart umstellt. Quick Links Installation [} 22] Inbetriebnahme [} 36] Version: 1.5 EP6224 und EP6228... -
Seite 17: Technische Daten
CE, cURus in Vorbereitung Summenstrom von Verbrauchern und Spannungs-Weiterleitung. Dieser Wert entspricht der Stromtragfähigkeit der Anschlüsse für die Versorgungsspannungen. Port-Paare mit gemeinsamer Begrenzung der Aktor-Versorgung: • EP6228-3032: Port-Paare 1+5, 2+6, 3+7, 4+8 • EP6228-3132: Port-Paare 3+7, 4+8 EP6224 und EP6228 Version: 1.5... -
Seite 18: Lieferumfang
Schutzkappen werden werksseitig vormontiert, um Steckverbinder beim Transport zu schützen. Sie sind u.U. nicht fest genug angezogen, um die Schutzart IP67 zu gewährleisten. Stellen Sie den korrekten Sitz der Schutzkappen sicher, um die Schutzart IP67 zu gewährleisten. Version: 1.5 EP6224 und EP6228... -
Seite 19: Prozessabbild
Module 9 DeviceState Inputs State Ch7 Module 2 Module 10 DeviceState Inputs State Ch8 Die Module „Module 3“ bis „Module 10“ sind nur in den Prozessdaten vorhanden, wenn die entsprechenden IO-Link Ports konfiguriert [} 37] wurden. EP6224 und EP6228 Version: 1.5... -
Seite 20: Io-Link Master Grundlagen
Ports Class B sind vorgesehen für den Anschluss von IO-Link Devices vom Typ: Aktor. Kontakte eines Ports Class B: • Zwei galvanisch getrennte Versorgungsspannungen das für IO-Link Device: ◦ Sensor/Logik-Versorgung: L+, L- ◦ Aktor-Versorgung: P24, N24 • Datenleitung für serielle Kommunikation oder Schaltsignale: C/Q Version: 1.5 EP6224 und EP6228... - Seite 21 Wenn ein Device ausfällt, bleiben seine Parameter im Speicher des IO-Link Masters erhalten. Wenn ein defektes Device durch ein neues, baugleiches Device ersetzt wird, kann der Master das neue Device automatisch mit den gespeicherten Parametern parametrieren. EP6224 und EP6228 Version: 1.5...
-
Seite 22: Montage Und Anschluss
Befestigungslöcher Ø 4,5 mm für M4 Metallteile Messing, vernickelt Kontakte CuZn, vergoldet Stromweiterleitung max. 4 A Einbaulage beliebig Schutzart im verschraubten Zustand IP65, IP66, IP67 (gemäß EN 60529) Abmessungen (H x B x T) ca. 126 x 60 x 26,5 mm (ohne Steckverbinder) Version: 1.5 EP6224 und EP6228... -
Seite 23: Abb. 9 Abmessungen
Befestigungslöcher Ø 4,5 mm für M4 Metallteile Messing, vernickelt Kontakte CuZn, vergoldet Stromweiterleitung max. 4 A Einbaulage beliebig Schutzart im verschraubten Zustand IP65, IP66, IP67 (gemäß EN 60529) Abmessungen (H x B x T) ca. 126 x 60 x 26,5 mm (ohne Steckverbinder) EP6224 und EP6228 Version: 1.5... -
Seite 24: Abb. 10 Abmessungen
Metallteile Messing, vernickelt Kontakte CuZn, vergoldet Stromweiterleitung max. 16 A bei 40°C (gemäß IEC 60512-3) Einbaulage beliebig Schutzart im verschraubten Zustand IP65, IP66, IP67 (gemäß EN 60529) Abmessungen (H x B x T) ca. 150 x 60 x 26,5 mm (ohne Steckverbinder) Version: 1.5 EP6224 und EP6228... -
Seite 25: Befestigung
• Schützen Sie die Steckverbinder bei der Montage vor Verschmutzung. Montieren Sie das Modul mit zwei M4-Schrauben an den zentriert angeordneten Befestigungslöchern. 4.1.3 Anzugsdrehmomente für Steckverbinder Schrauben Sie Steckverbinder mit einem Drehmomentschlüssel fest. (z.B. ZB8801 von Beckhoff) Steckverbinder-Durchmesser Anzugsdrehmoment 0,4 Nm 0,6 Nm... -
Seite 26: Anschluss
Befolgen Sie diese Richtlinien, um die Schutzart IP67 zu gewährleisten: • Montieren Sie Steckverbinder mit dem angegebenen Drehmoment [} 25]. Verwenden Sie einen Drehmomentschlüssel, z.B. Beckhoff ZB8801. • Verschließen Sie nicht benutzte Steckverbinder mit Schutzkappen. • Stellen Sie den korrekten Sitz von vormontierten Schutzkappen sicher. -
Seite 27: Versorgungsspannungen
Abb. 11: Steckverbinder für die Versorgungsspannungen Kontaktbelegung Stecker Buchse Einspeisung Weiterleitung Abb. 12: M8-Steckverbinder Kontakt Funktion Beschreibung Aderfarbe Steuerspannung Braun Peripheriespannung Weiß GND zu U Blau GND zu U Schwarz Die Aderfarben gelten für Leitungen vom Typ: Beckhoff ZK2020-xxxx-xxxx EP6224 und EP6228 Version: 1.5... -
Seite 28: Status-Leds
Vert. Faktor: 0,45 cm / V Vert. Faktor: 0,4 0,34 mm² Vert. Faktor: 0,45 cm / V Vert. Faktor: 0,5 mm² 0,25 mm² 0,34 mm² 0,75 mm² 0,5 mm² 0,75 mm² Leitungslänge [m] Leitungslänge [m] Version: 1.5 EP6224 und EP6228... -
Seite 29: Abb. 14 Steckverbinder Für Die Versorgungsspannungen
Abb. 14: Steckverbinder für die Versorgungsspannungen Kontaktbelegung Stecker Buchse Einspeisung Weiterleitung Abb. 15: 7/8"-Steckverbinder Kontakt Funktion Beschreibung Aderfarbe GND zu U Schwarz GND zu U Blau Funktionserde Grau Steuerspannung Braun Peripheriespannung Weiß Die Aderfarben gelten für Leitungen vom Typ: Beckhoff ZK203x-xxxx. EP6224 und EP6228 Version: 1.5... -
Seite 30: Abb. 16 Status-Leds Für Die Versorgungsspannungen
Berücksichtigen Sie auch Spannungsschwankungen des Netzteils. Spannungsabfall an der Versorgungs-Zuleitung I = 2 A I = 4 A 1,5 mm² 2,5 mm² Vert. Faktor: 2,75 cm / V Vert. Faktor: 1,5 mm² 2,5 mm² Leitungslänge [m] Leitungslänge [m] Version: 1.5 EP6224 und EP6228... -
Seite 31: Ethercat
Zur Vereinheitlichung wurden die Aderfarben der Leitungen ZB9030, ZB9032 und ZK1090-3xxx- xxxx auf die Aderfarben der EN61918 umgestellt: gelb, orange, weiß, blau. Es sind also verschiede- ne Farbkodierungen im Umlauf. Die elektrischen Eigenschaften der Leitungen sind bei der Umstel- lung der Aderfarben erhalten geblieben. EP6224 und EP6228 Version: 1.5... -
Seite 32: Abb. 19 Ethercat Status-Leds
Kategorie 5 (CAT5) nach EN 50173 bzw. ISO/IEC 11801 entsprechen. EtherCAT nutzt vier Adern für die Signalübertragung. Aufgrund der automatischen Leitungserkennung „Auto MDI-X“ können Sie zwischen EtherCAT-Geräten von Beckhoff sowohl symmetrisch (1:1) belegte, als auch gekreuzte Kabel (Cross-Over) verwenden. Detaillierte Empfehlungen zur Verkabelung von EtherCAT-Geräten Version: 1.5... -
Seite 33: Io-Link
Versorgungsspannung (U Sensor/Logik-Versorgung (U braun Digitaler Eingang Aktor-Versorgung (U weiß GND zu L+ blau IO-Link Datenleitung IO-Link Datenleitung schwarz GND zu P24 grau Die Aderfarben gelten für M12-Sensorleitungen von Beckhoff: • ZK2000-5xxx • ZK2000-6xxx • ZK2000-7xxx. EP6224 und EP6228 Version: 1.5... -
Seite 34: Abb. 21 Status-Leds Eines Io-Link Ports
• IO-Link Device defekt blinkt grün IO-Link Kommunikation aktiv leuchtet grün Logikpegel High Port konfiguriert als digitaler Eingang oder Ausgang 2 - Digitaler Eingang DI (nur EP6228-3132) Die LED leuchtet, wenn ein High-Pegel am digitalen Eingang DI anliegt. Version: 1.5 EP6224 und EP6228... -
Seite 35: Ul-Anforderungen
Zur Einhaltung der UL-Anforderungen dürfen die EtherCAT Box Module nur in einem Umgebungstempera- turbereich von 0 bis 55°C betrieben werden! Kennzeichnung für UL Alle nach UL (Underwriters Laboratories) zertifizierten EtherCAT Box Module sind mit der folgenden Markierung gekennzeichnet. Abb. 22: UL-Markierung EP6224 und EP6228 Version: 1.5... -
Seite 36: Inbetriebnahme Und Konfiguration
Eine EtherCAT Box muss in TwinCAT konfiguriert werden, damit ihre Funktionen in einem SPS-Programm genutzt werden können. Unter dem folgenden Link finden Sie eine Schnellstartanleitung, die die Konfiguration einer EtherCAT Box in TwinCAT beschreibt: https://infosys.beckhoff.com/content/1031/epioconfiguration/index.html?id=5323978252154950216 Version: 1.5 EP6224 und EP6228... -
Seite 37: Io-Link Konfiguration
Das rechte Feld „Catalog“ zeigt den Device-Katalog. Der Device-Katalog enthält eine Liste der IO-Link Devices, für die in der lokalen TwinCAT-Installation eine Gerätebeschreibung vorhanden ist. Änderungen im IO-Link Konfigurationstool werden erst wirksam, wenn Sie die IO-Link Konfiguration aktivieren [} 39]. EP6224 und EP6228 Version: 1.5... -
Seite 38: Devices Zu Ports Zuweisen
Device-Katalog ergänzen Der Device-Katalog enthält nach der Installation von TwinCAT nur die Gerätebeschreibungen von IO- Link Devices von Beckhoff. Es gibt zwei Möglichkeiten, den Katalog zu ergänzen: Import aus der Online-Datenbank „IODDfinder“ ü Voraussetzung: der PC kann auf das Internet zugreifen 1. -
Seite 39: Einen Port Parametrieren
Änderungen im IO-Link Konfigurationstool werden erst wirksam, wenn Sie die IO-Link Konfiguration aktivieren. Es gibt zwei Möglichkeiten, die IO-Link Konfiguration zu aktivieren: • Klicken Sie auf die Schaltfläche „Reload Devices“ • Aktivieren Sie die TwinCAT-Konfiguration: Klicken Sie auf die Schaltfläche „Activate Configuration“ EP6224 und EP6228 Version: 1.5... -
Seite 40: Objektbeschreibung Und Parametrierung
EtherCAT XML Device Description Die Darstellung entspricht der Anzeige der CoE-Objekte aus der EtherCAT XML Device Description. Es wird empfohlen, die entsprechende aktuellste XML-Datei im Download-Bereich auf der Beckhoff Website herunterzuladen und entsprechend der Installationsanweisungen zu installieren. Parametrierung über das CoE-Verzeichnis (CAN over EtherCAT) Die Parametrierung des EtherCAT Gerätes wird über den CoE - Online Reiter (mit Doppelklick auf... - Seite 41 (zeigt an, ob der Wert in LENGTH als Bitlänge [Bit nicht gesetzt] oder als Bytelänge + 1 [Bit gesetzt] inter- pretiert wird Bit 6: (zeigt an, ob das Gerät den Standard IO-Modus unter- stützt [Bit gesetzt]) Bit 0 bis 4: LENGTH (Länge der Prozessdaten) EP6224 und EP6228 Version: 1.5...
-
Seite 42: Objekte Für Den Regulären Betrieb
IO-Link State ist ComStop (keine zyklische Kommuni- kation, nur auf Bedarf werden Daten ausgetauscht). 5.3.2 Objekte für den regulären Betrieb Die EP6224 verfügt über keine solchen Objekte. Vollständige Übersicht 5.3.3 Standardobjekte (0x1000-0x1FFF) Die Standardobjekte haben für alle EtherCAT-Slaves die gleiche Bedeutung. - Seite 43 Index 1603 IO RxPDOPDO-Map Ch.4 Index Name Bedeutung Datentyp Flags Default (hex) 1603:0 IO RxPDOPDO-Map PDO Mapping RxPDO 4 UINT8 0x01 (1 Ch.4 1603:01 SubIndex 001 1. PDO Mapping entry (8 bits align) UINT32 0x0000:00, 8 EP6224 und EP6228 Version: 1.5...
- Seite 44 Sync-Manager Type Channel 2: Mailbox Read UINT8 0x02 (2 1C00:03 SubIndex 003 Sync-Manager Type Channel 3: Process Data Write UINT8 0x03 (3 (Outputs) 1C00:04 SubIndex 004 Sync-Manager Type Channel 4: Process Data Read UINT8 0x04 (4 (Inputs) Version: 1.5 EP6224 und EP6228...
- Seite 45 SubIndex 004 4. zugeordnete TxPDO (enthält den Index des zugehö- UINT16 0x1A03 rigen TxPDO Mapping Objekts) (6659 1C13:05 SubIndex 005 5. zugeordnete TxPDO (enthält den Index des zugehö- UINT16 0x1A04 rigen TxPDO Mapping Objekts) (6660 EP6224 und EP6228 Version: 1.5...
- Seite 46 Anzahl der zu kurzen Abstände zwischen SYNC0 und UINT16 0x0000 (0 SYNC1 Event (nur im DC Mode) 1C32:20 Sync error Im letzten Zyklus war die Synchronisierung nicht kor- BOOLEAN 0x00 (0 rekt (Ausgänge wurden zu spät ausgegeben, nur im DC Mode) Version: 1.5 EP6224 und EP6228...
-
Seite 47: Profilspezifische Objekte (0X6000-0Xffff)
Index 60n0 IO Inputs Ch. 1 - 4 (für 0 ≤ n ≤ 3) Index Name Bedeutung Datentyp Flags Default (hex) 60n0:0 IO Inputs Ch.1 - 4 Max. Subindex UINT8 0x00 (0 60n0:01 Subindex 001 IO-Link Eingangs-Prozessdaten 60n0:10 Subindex 016 IO-Link Eingangs-Prozessdaten EP6224 und EP6228 Version: 1.5... - Seite 48 (zeigt an, ob der Wert in LENGTH als Bitlänge [Bit nicht gesetzt] oder als Bytelänge + 1 [Bit gesetzt] inter- pretiert wird Bit 6: (zeigt an, ob das Gerät den Standard IO-Modus unter- stützt [Bit gesetzt]) Bit 0 bis 4: LENGTH (Länge der Prozessdaten) Version: 1.5 EP6224 und EP6228...
- Seite 49 Indexabstand der Objekte der einzelnen Kanäle UINT16 0x0010 (16 F000:02 Maximum number of mo- Anzahl der Kanäle UINT16 0x0004 (4 dules Index F008 Code word Index Name Bedeutung Datentyp Flags Default (hex) F008:0 Code word reserviert UINT32 0x00000000 EP6224 und EP6228 Version: 1.5...
- Seite 50 0x00 (0 F100:04 State Ch4 Statusbyte Ch. 4 UINT8 0x00 (0 Index F900 Info data Index Name Bedeutung Datentyp Flags Default (hex) F900:0 Info data Max. Subindex UINT8 0x09 (9 F900:01 IO-Link Version UINT8 0x10 (16 Version: 1.5 EP6224 und EP6228...
-
Seite 51: Diagnose
Meldung setzt das Bit wider auf 0. • Export Diag History: die aufgetretenen Ereignisse können als "txt"- Datei exportiert und somit archiviert werden. • Advanced: dieses Feld hat zurzeit (3 Qu./2015) noch keine Funktion. EP6224 und EP6228 Version: 1.5... -
Seite 52: Ads Error Codes
SHOT known communication error, eg. IO-Link connec- tion interrupted Device application remote S_APP_DEV** ERROR SiNGLE Service PDU transferred, but not proces- error SHOT sed due to device error. See error details in Additional Code** Version: 1.5 EP6224 und EP6228... - Seite 53 Service PDU transferred, but not processed due to device er- ror. See error details in Additional Code Application not ready Service PDU transferred, but not processed due to device er- ror. See error details in Additional Code EP6224 und EP6228 Version: 1.5...
-
Seite 54: Anhang
Raumtemperatur beständig (ph-Wert > 12) > 40°C unbeständig Essigsäure unbeständig Argon (technisch rein) beständig Legende • beständig: Lebensdauer mehrere Monate • bedingt beständig: Lebensdauer mehrere Wochen • unbeständig: Lebensdauer mehrere Stunden bzw. baldige Zersetzung Version: 1.5 EP6224 und EP6228... -
Seite 55: Ethercat Box- / Ethercat-P-Box - Zubehör
Wechselklinge für M8/SW9 für Drehmoment-Schraubwerkzeug ZB8801-0000 ZB8801-0002 Wechselklinge für M12/SW13 für Drehmoment-Schraubwerkzeug ZB8801-0000 ZB8801-0003 Wechselklinge für M12 feldkonfektionierbar/SW18 für Drehmoment- Schraubwerkzeug ZB8801-0000 Weiteres Zubehör Weiteres Zubehör finden Sie in der Preisliste für Feldbuskomponenten von Beckhoff und im Internet unter https://www.beckhoff.de EP6224 und EP6228 Version: 1.5... -
Seite 56: Allgemeiner Hinweis Zur Einführung Des Beckhoff Identification Code (Bic)
Qualitätssicherungsprozesses und kann darüber hinaus von Ihnen zur besseren Identifikation unserer Produkte genutzt werden. Die Einführung des Data Matrix Codes (bei Beckhoff BIC = Beckhoff Identification Code genannt) erfolgt schrittweise über alle Produktgruppen hinweg. Die Informationen des BICs orientieren sich an dem ANSI-Standard MH10.8.2-2016... - Seite 57 Artikelbezeichnung Menge Ein wichtiger Bestandteil des BICs ist die Beckhoff Traceability Number (BTN, Pos.-Nr. 2). Die BTN ist eine eindeutige, aus acht Zeichen bestehende Seriennummer, die in Zukunft alle anderen Seriennummern- Systeme bei Beckhoff ersetzen wird (z. B. Chargenbezeichungen auf IO-Komponenten, bisheriger Seriennummernkreis für Safety-Produkte, etc.).
-
Seite 58: Support Und Service
Anhang Support und Service Beckhoff und seine weltweiten Partnerfirmen bieten einen umfassenden Support und Service, der eine schnelle und kompetente Unterstützung bei allen Fragen zu Beckhoff Produkten und Systemlösungen zur Verfügung stellt. Beckhoff Support Der Support bietet Ihnen einen umfangreichen technischen Support, der Sie nicht nur bei dem Einsatz einzelner Beckhoff Produkte, sondern auch bei weiteren umfassenden Dienstleistungen unterstützt:... - Seite 59 Abb. 16 Status-LEDs für die Versorgungsspannungen ................Abb. 17 EtherCAT Steckverbinder ......................Abb. 18 M8-Buchse........................... Abb. 19 EtherCAT Status-LEDs........................ Abb. 20 M12-Buchse..........................Abb. 21 Status-LEDs eines IO-Link Ports ....................Abb. 22 UL-Markierung ..........................Abb. 23 Karteireiter DiagHistory........................ EP6224 und EP6228 Version: 1.5...
