Montage und Verdrahtung

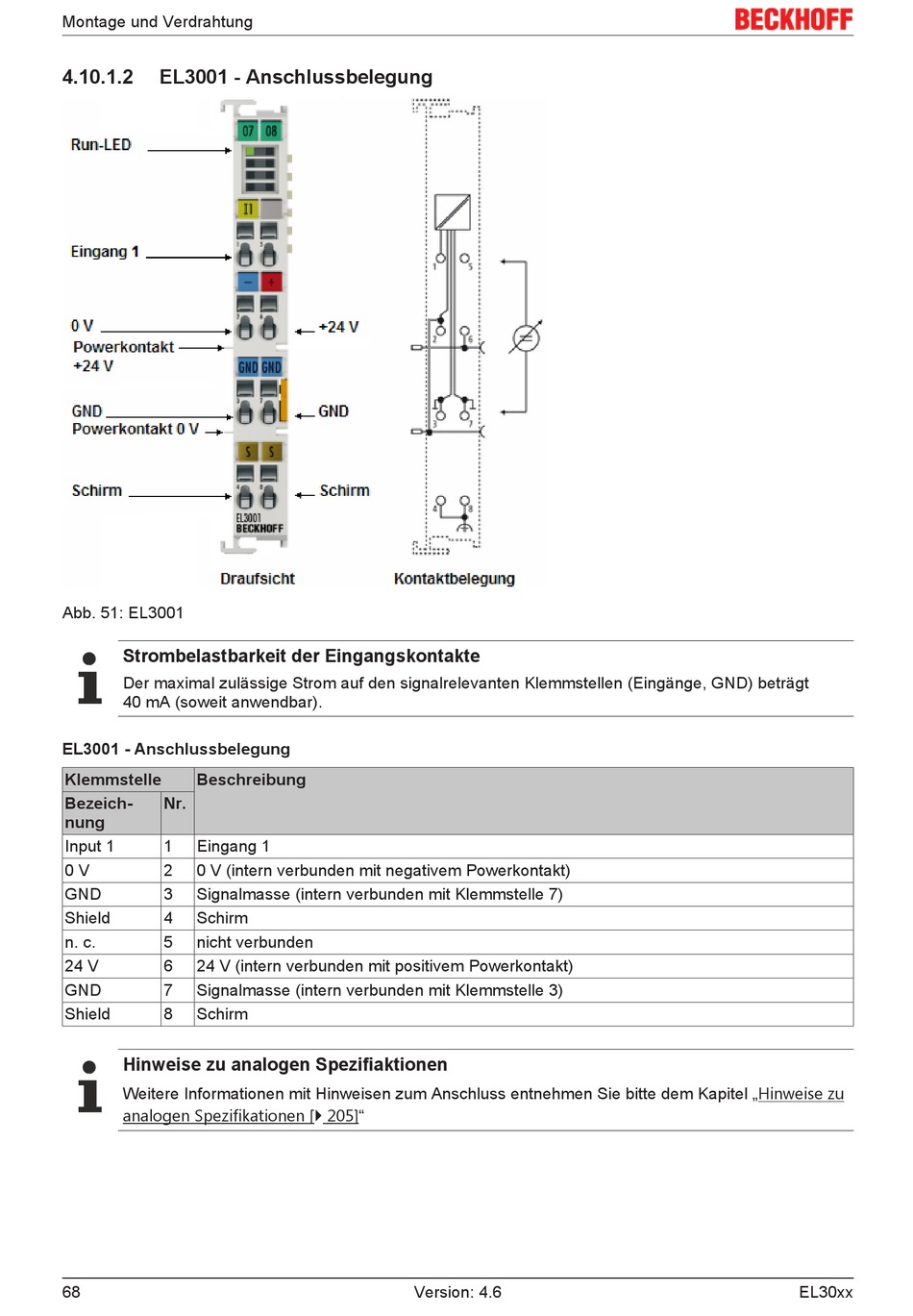

4.10.1.2 EL3001 - Anschlussbelegung
Abb. 51: EL3001

Strombelastbarkeit der Eingangskontakte

Der maximal zulässige Strom auf den signalrelevanten Klemmstellen (Eingänge, GND) beträgt
40 mA (soweit anwendbar).
EL3001 - Anschlussbelegung
Klemmstelle Beschreibung
Bezeich- Nr.
nung
Input 1 1 Eingang 1
0 V 2 0 V (intern verbunden mit negativem Powerkontakt)
GND 3 Signalmasse (intern verbunden mit Klemmstelle 7)
Shield 4 Schirm
n. c. 5 nicht verbunden
24 V 6 24 V (intern verbunden mit positivem Powerkontakt)
GND 7 Signalmasse (intern verbunden mit Klemmstelle 3)
Shield 8 Schirm
Hinweise zu analogen Spezifiaktionen
Weitere Informationen mit Hinweisen zum Anschluss entnehmen Sie bitte dem Kapitel „Hinweise zu
analogen Spezifikationen [} 205]"
68 Version: 4.6 EL30xx
