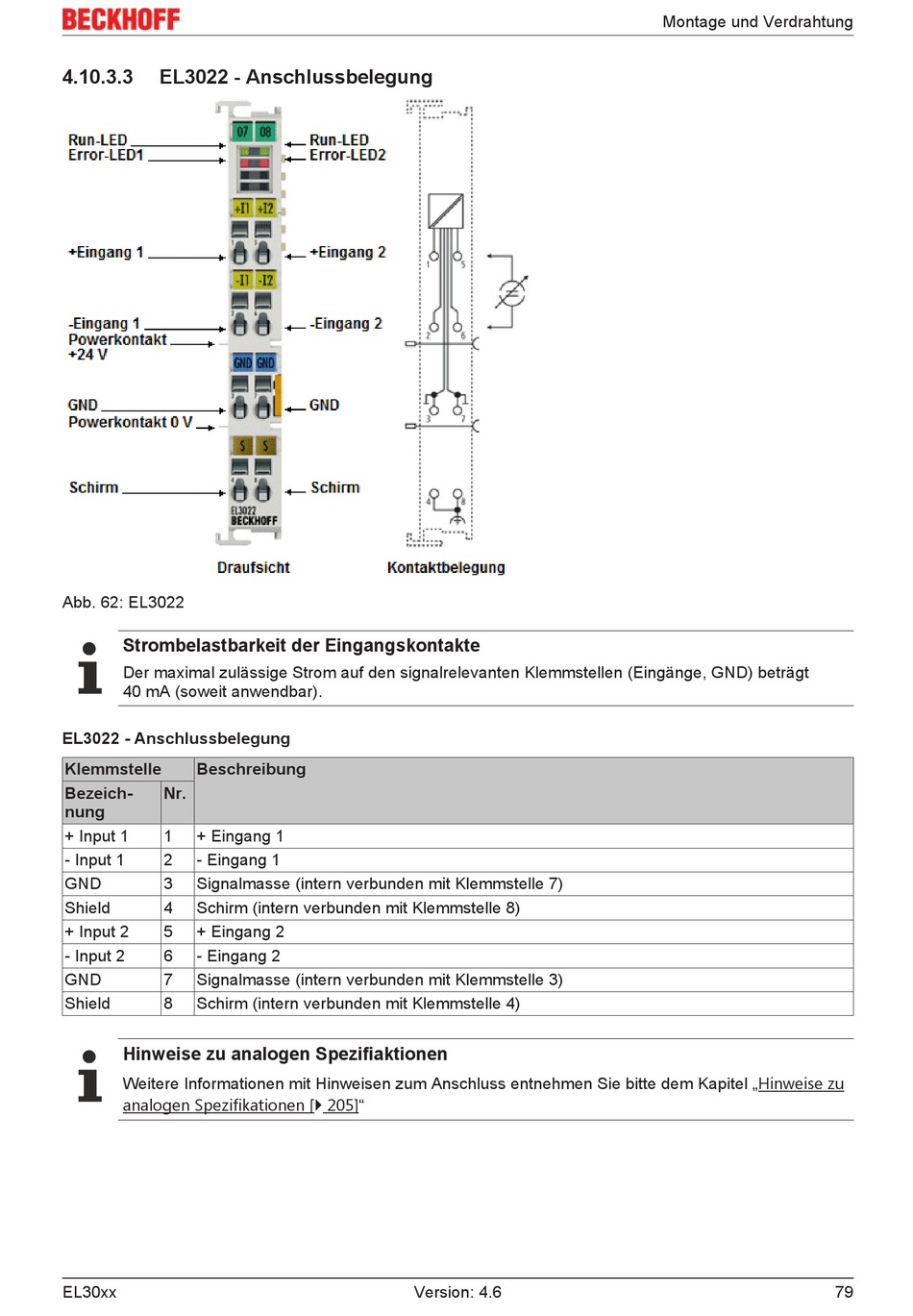

4.10.3.3 EL3022 - Anschlussbelegung
Abb. 62: EL3022
Strombelastbarkeit der Eingangskontakte
Der maximal zulässige Strom auf den signalrelevanten Klemmstellen (Eingänge, GND) beträgt
40 mA (soweit anwendbar).
EL3022 - Anschlussbelegung
Klemmstelle Beschreibung
Bezeich- Nr.
nung
+ Input 1 1 + Eingang 1
- Input 1 2 - Eingang 1
GND 3 Signalmasse (intern verbunden mit Klemmstelle 7)
Shield 4 Schirm (intern verbunden mit Klemmstelle 8)
+ Input 2 5 + Eingang 2
- Input 2 6 - Eingang 2
GND 7 Signalmasse (intern verbunden mit Klemmstelle 3)
Shield 8 Schirm (intern verbunden mit Klemmstelle 4)
Hinweise zu analogen Spezifiaktionen
Weitere Informationen mit Hinweisen zum Anschluss entnehmen Sie bitte dem Kapitel „Hinweise zu
analogen Spezifikationen [} 205]"
