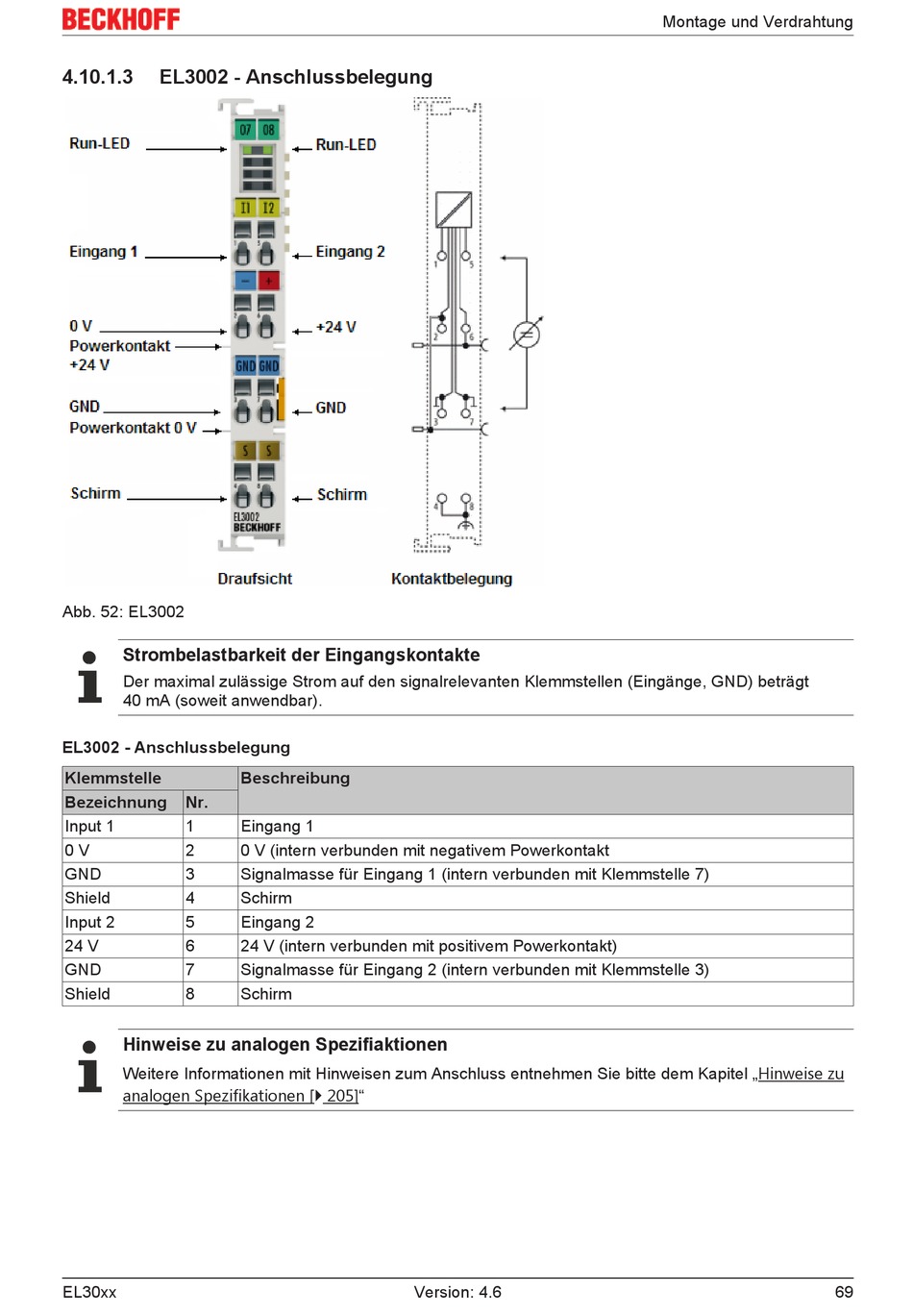

4.10.1.3 EL3002 - Anschlussbelegung
Abb. 52: EL3002
Strombelastbarkeit der Eingangskontakte
Der maximal zulässige Strom auf den signalrelevanten Klemmstellen (Eingänge, GND) beträgt
40 mA (soweit anwendbar).
EL3002 - Anschlussbelegung
Klemmstelle
Bezeichnung Nr.
Input 1 1
0 V 2
GND 3
Shield 4
Input 2 5
24 V 6
GND 7
Shield 8
Hinweise zu analogen Spezifiaktionen
Weitere Informationen mit Hinweisen zum Anschluss entnehmen Sie bitte dem Kapitel „Hinweise zu
analogen Spezifikationen [} 205]"
EL30xx
Beschreibung
Eingang 1
0 V (intern verbunden mit negativem Powerkontakt
Signalmasse für Eingang 1 (intern verbunden mit Klemmstelle 7)
Schirm
Eingang 2
24 V (intern verbunden mit positivem Powerkontakt)
Signalmasse für Eingang 2 (intern verbunden mit Klemmstelle 3)
Schirm
