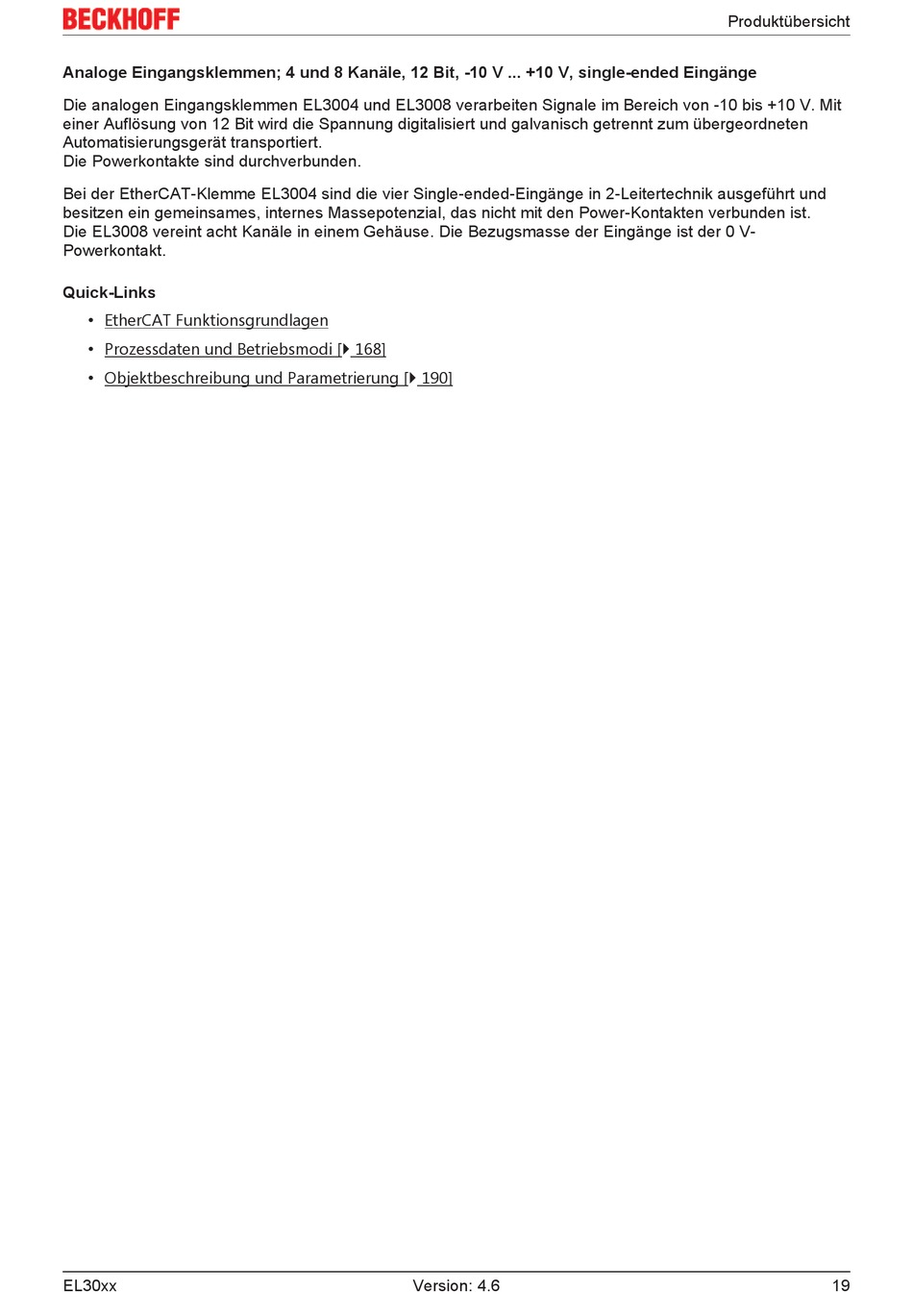

Analoge Eingangsklemmen; 4 und 8 Kanäle, 12 Bit, -10 V ... +10 V, single-ended Eingänge
Die analogen Eingangsklemmen EL3004 und EL3008 verarbeiten Signale im Bereich von -10 bis +10 V. Mit
einer Auflösung von 12 Bit wird die Spannung digitalisiert und galvanisch getrennt zum übergeordneten
Automatisierungsgerät transportiert.
Die Powerkontakte sind durchverbunden.
Bei der EtherCAT-Klemme EL3004 sind die vier Single-ended-Eingänge in 2-Leitertechnik ausgeführt und
besitzen ein gemeinsames, internes Massepotenzial, das nicht mit den Power-Kontakten verbunden ist.
Die EL3008 vereint acht Kanäle in einem Gehäuse. Die Bezugsmasse der Eingänge ist der 0 V-
Powerkontakt.
Quick-Links
• EtherCAT Funktionsgrundlagen
• Prozessdaten und Betriebsmodi [} 168]
• Objektbeschreibung und Parametrierung [} 190]
