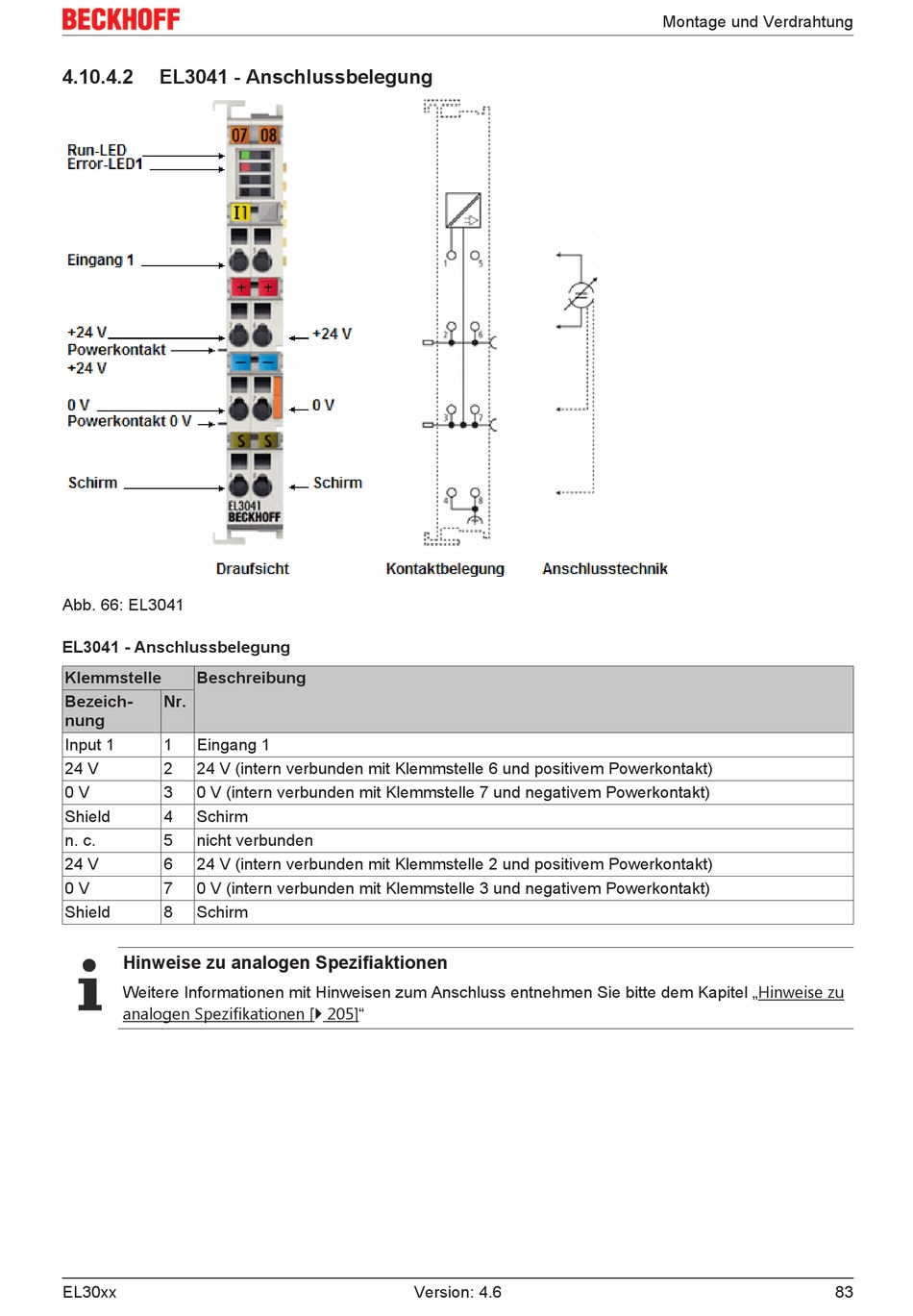

Beckhoff EL3002 Bedienungsanleitung Seite 83

4.10.4.2 EL3041 - Anschlussbelegung
Abb. 66: EL3041
EL3041 - Anschlussbelegung
Klemmstelle Beschreibung
Bezeich- Nr.
nung
Input 1 1 Eingang 1
24 V 2 24 V (intern verbunden mit Klemmstelle 6 und positivem Powerkontakt)
0 V 3 0 V (intern verbunden mit Klemmstelle 7 und negativem Powerkontakt)
Shield 4 Schirm
n. c. 5 nicht verbunden
24 V 6 24 V (intern verbunden mit Klemmstelle 2 und positivem Powerkontakt)
0 V 7 0 V (intern verbunden mit Klemmstelle 3 und negativem Powerkontakt)
Shield 8 Schirm
Hinweise zu analogen Spezifiaktionen
Weitere Informationen mit Hinweisen zum Anschluss entnehmen Sie bitte dem Kapitel „Hinweise zu
analogen Spezifikationen [} 205]"
EL30xx Version: 4.6
Montage und Verdrahtung
83
