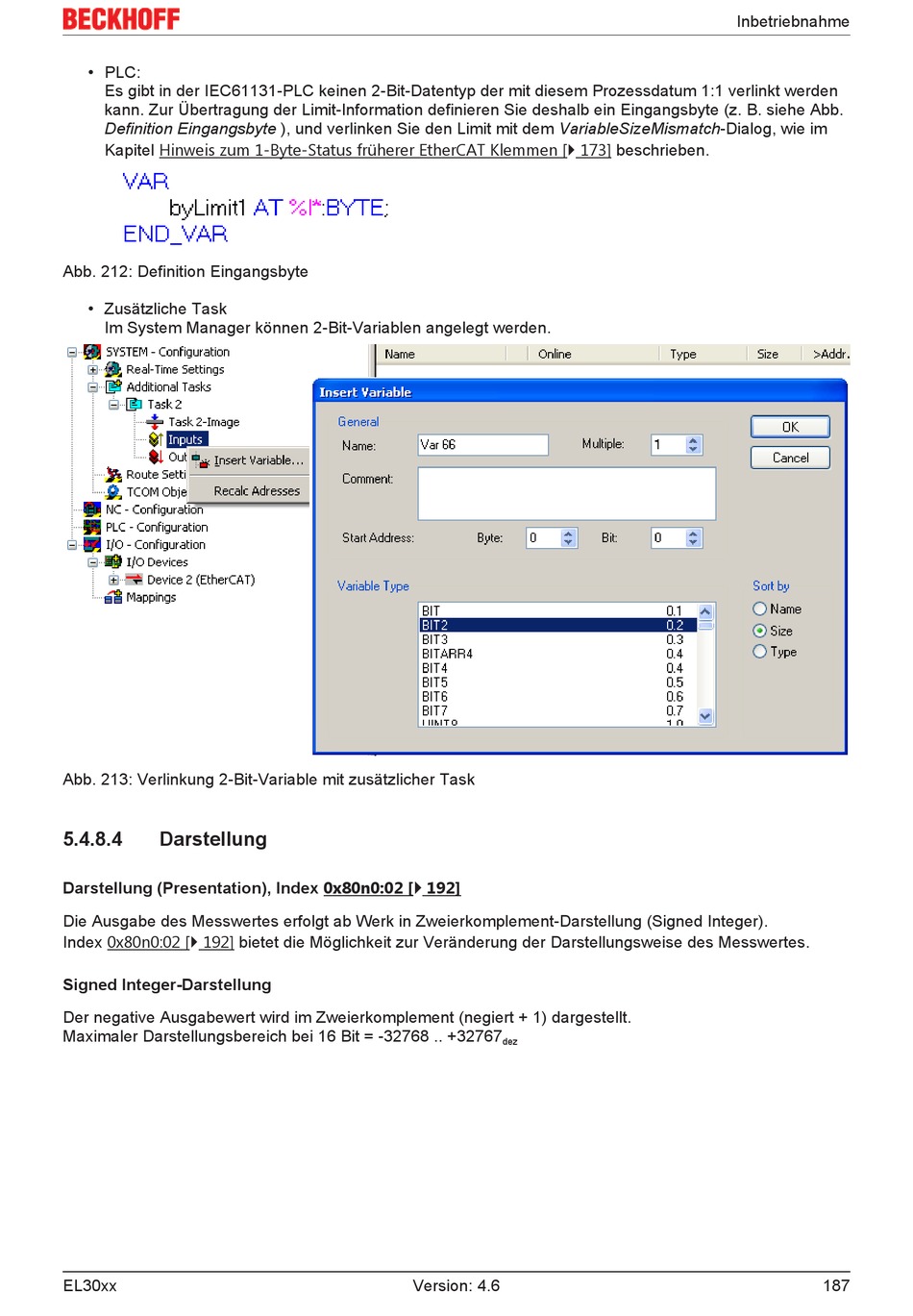

• PLC:
Es gibt in der IEC61131-PLC keinen 2-Bit-Datentyp der mit diesem Prozessdatum 1:1 verlinkt werden
kann. Zur Übertragung der Limit-Information definieren Sie deshalb ein Eingangsbyte (z. B. siehe Abb.
Definition Eingangsbyte ), und verlinken Sie den Limit mit dem VariableSizeMismatch-Dialog, wie im
Kapitel Hinweis zum 1-Byte-Status früherer EtherCAT Klemmen [} 173] beschrieben.
Abb. 212: Definition Eingangsbyte
• Zusätzliche Task
Im System Manager können 2-Bit-Variablen angelegt werden.
Abb. 213: Verlinkung 2-Bit-Variable mit zusätzlicher Task
5.4.8.4
Darstellung
Darstellung (Presentation), Index 0x80n0:02 [} 192]
Die Ausgabe des Messwertes erfolgt ab Werk in Zweierkomplement-Darstellung (Signed Integer).
Index 0x80n0:02 [} 192] bietet die Möglichkeit zur Veränderung der Darstellungsweise des Messwertes.
Signed Integer-Darstellung
Der negative Ausgabewert wird im Zweierkomplement (negiert + 1) dargestellt.
Maximaler Darstellungsbereich bei 16 Bit = -32768 .. +32767
EL30xx
dez
Version: 4.6
Inbetriebnahme
187
