Montage und Verdrahtung

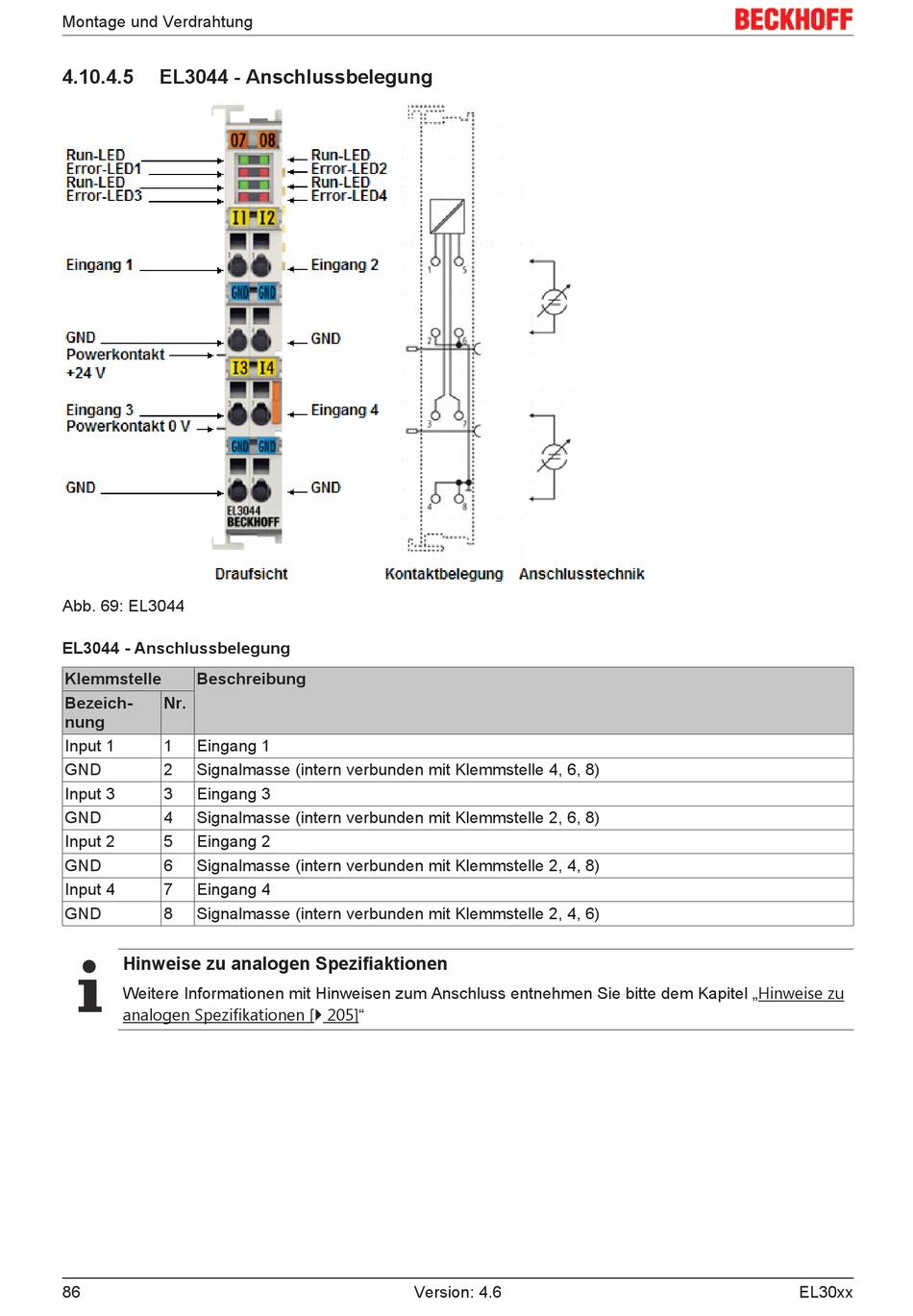

4.10.4.5
EL3044 - Anschlussbelegung
Abb. 69: EL3044
EL3044 - Anschlussbelegung
Klemmstelle
Beschreibung
Bezeich-
Nr.
nung
Input 1
1
Eingang 1
GND
2
Signalmasse (intern verbunden mit Klemmstelle 4, 6, 8)
Input 3
3
Eingang 3
GND
4
Signalmasse (intern verbunden mit Klemmstelle 2, 6, 8)
Input 2
5
Eingang 2
GND
6
Signalmasse (intern verbunden mit Klemmstelle 2, 4, 8)
Input 4
7
Eingang 4
GND
8
Signalmasse (intern verbunden mit Klemmstelle 2, 4, 6)
Hinweise zu analogen Spezifiaktionen
Weitere Informationen mit Hinweisen zum Anschluss entnehmen Sie bitte dem Kapitel „Hinweise zu
analogen Spezifikationen [} 205]"
86
Version: 4.6
