Vorbereitungen

Dieser Abschnitt beschreibt die vor der Installation und Inbetriebnahme des Gerätes notwendigen Vorbereitungen. Dazu erfahren
Sie, wie Sie das Gehäuse öffnen und an der Wand befestigen und wie Sie die Tk-Anlage mit Modulen (nicht im Lieferumfang)
aufrüsten. Des Weiteren können Sie in diesem Abschnitt erfahren, wie Sie an den schaltbaren Ports die gewünschte Betriebsart
auswählen und die Abschlusswiderstände ein-/ausschalten. Die Übersichten über das Anschlussfeld sowie über die Module sol-
len Ihnen das Auffinden der verschiedenen Anschlussmöglichkeiten erleichtern. Allem voran sollte die Planung der Anlage
gehen, um spätere Änderungen zu vermeiden.
Durchzuführende Schritte
1.
Überlegen Sie, welche und wie viele Endgeräte Sie
anschließen möchten. Entsprechen die Geräte der
bestimmungsgemäßen Verwendung der Tk-Anlage?
2.
Überlegen Sie, wie viele externe Gesprächskanäle
Sie für einen reibungslosen Telefonbetrieb benöti-
gen.
Warnung: Unsachgemäßer Umgang mit dem Gerät
kann zu einem lebensgefährlichen elektrischen
Schlag führen.
Nur der Instandhalter
Beauftragen Sie, wenn nötig, einen Fachbetrieb
mit der Inbetriebnahme des Gerätes.
Warnung: Das Berühren spannungsführender Lei-
terbahnen oder Telefonanschlüsse kann zu einem
lebensgefährlichen elektrischen Schlag führen.
Ziehen Sie den Netzstecker der Tk-Anlage und
die Netzstecker des Zubehörs aus der Steckdose,
bevor Sie das Gehäuse öffnen.
Trennen Sie die Geräte auch von zusätzlichen
Stromquellen (z. B. USV), sofern vorhanden.
Warnung: Überspannungen, wie sie bei Gewitter
auftreten, können zu einem lebensgefährlichen elek-
trischen Schlag führen.
Öffnen Sie die Anlage nicht während eines Gewit-
ters.
Durchzuführende Schritte
1.
Greifen Sie mit dem Zeigefinger in die Öffnung am
Deckel. Siehe Abb. 1.
2
Instandhalter sind Personen, die über eine geeignete techni-
sche Ausbildung (z. B. ausgebildete Elektrofachkräfte) verfü-
gen. Sie müssen die nötige Erfahrung mit Arbeiten im
Instandhalterbereich besitzen. Instandhalter müssen sich wei-
terhin der Gefahren bewusst sein, denen sie bei Ausführung
dieser Arbeiten ausgesetzt sind, sowie die Gefahren für sich
selbst und andere möglichst gering halten können.
12
Vorbereitungen

Anlage planen

Gehäuse öffnen
2
darf das Gehäuse öffnen.
3.
Ermitteln Sie die Anzahl der benötigten internen und
externen Ports. Reichen die vorhandenen Ports aus
oder müssen Module nachgerüstet werden?
4.
Suchen Sie einen geeigneten Montageort für die Tk-
Anlage. Vorzugsweise sollte sich dieser in unmittel-
barer Nähe der Anschlussdosen der Netzbetreiber
befinden.
2.
Lösen Sie die Verriegelung, indem Sie die Abdeck-
klappe zu sich hinziehen. Siehe
3.
Heben Sie die Abdeckklappe nach oben und nehmen
Sie sie ganz vom Anschlussfeld ab. Siehe
Wichtig: Öffnen Sie nur die blaue Abdeckklappe.
Entfernen Sie nicht den festgeschraubten Gehäuse-
deckel. Dieser dient dem Berührungsschutz vor
gefährlichen Spannungen. Lassen Sie Reparaturen,
die ein Entfernen des Gehäusedeckels erfordern,
vom Hersteller durchführen. Entfernte oder zerstörte
Schutzkappen (Abb. 2) über den Schrauben führen
zum Erlöschen der Garantie.

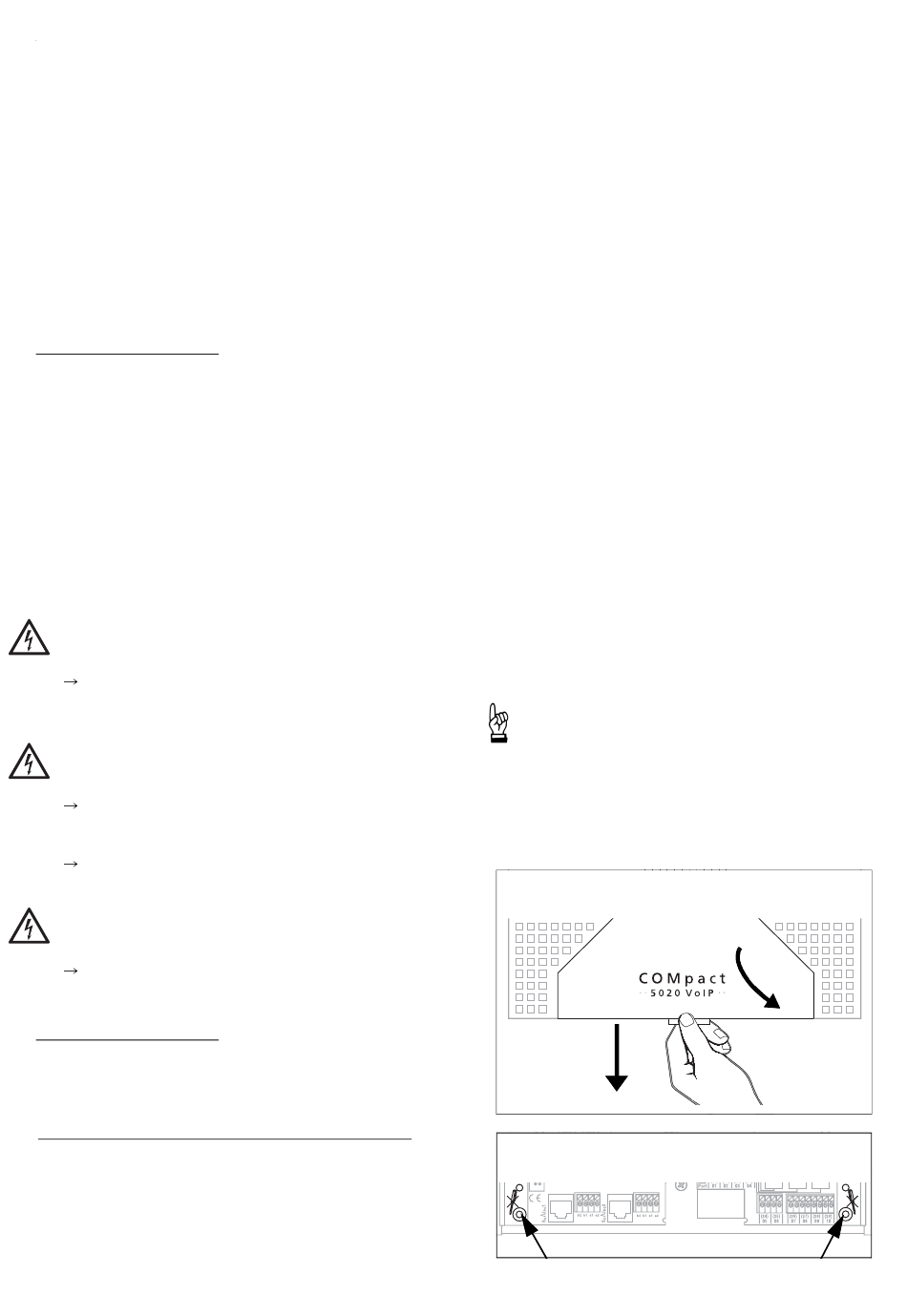

Abb. 1: Gehäuse öffnen
2.
Abb. 2: Schutzkappen nicht entfernen
Abb. 1.
Abb. 1.
3.
