Service und Wartung

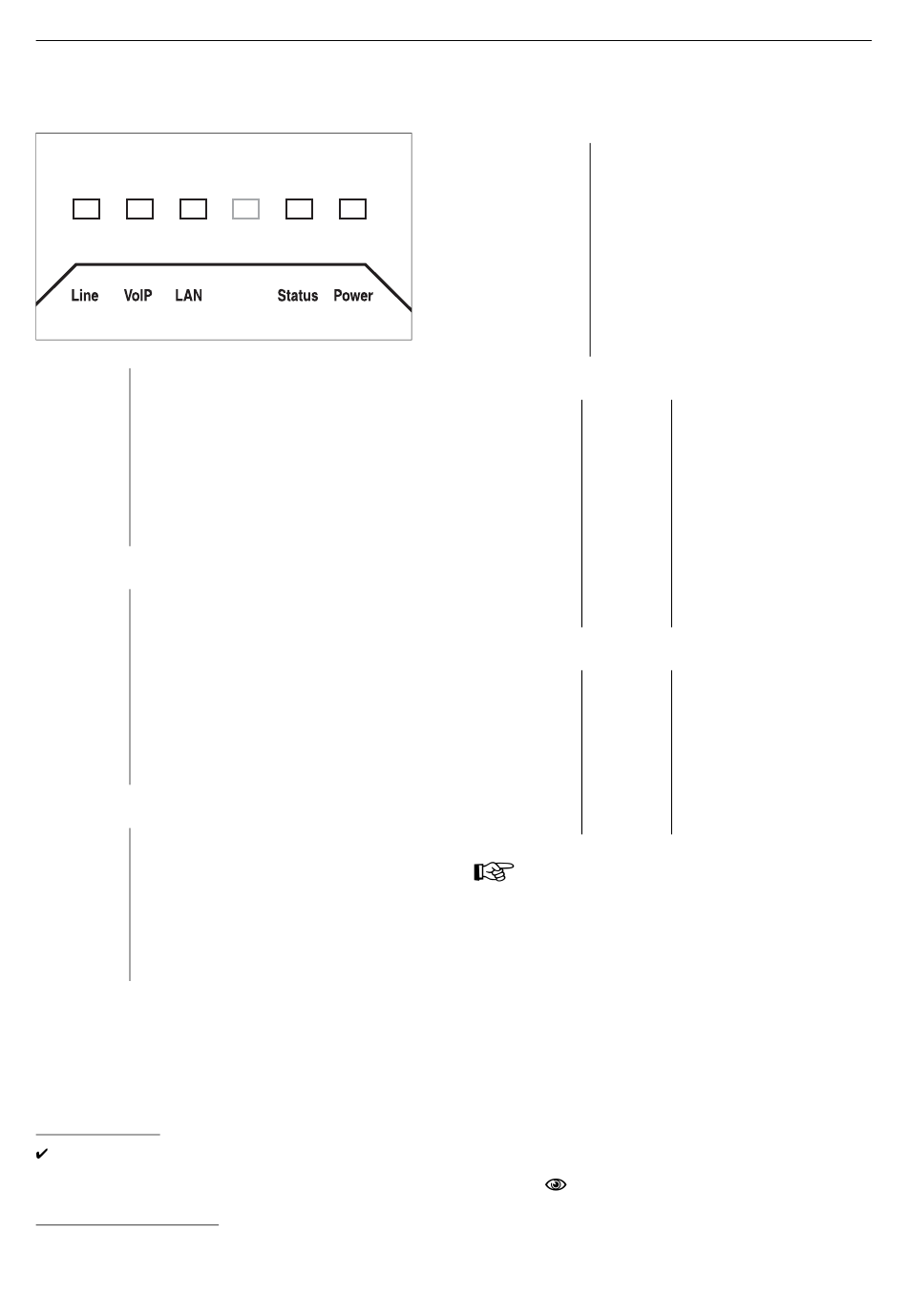

Abb. 45: LEDs
LED „Line" Betriebs-/Belegtzustand der vorhandenen
Festnetzämter
orange Alle Gesprächskanäle sind belegt.
orange (blinkt) Mindestens ein Gesprächskanal ist belegt.
grün Alle Gesprächskanäle sind bereit und frei.
aus Mindestens ein Gesprächskanal ist nicht bereit.
(Wird übersteuert durch die Anzeige eines Belegt-
zustandes.)
LED „VoIP" Betriebs-/Belegtzustand der vorhandenen
VoIP-Kanäle und -Accounts
orange Alle VoIP-Kanäle sind belegt.
orange (blinkt) Mindestens ein VoIP-Kanal ist belegt.
grün Alle VoIP-Accounts und -Kanäle sind bereit und
frei.
aus Mindestens ein VoIP-Account ist nicht bereit. (Wird
übersteuert durch die Anzeige eines Belegtzustan-
des.)
LED „LAN" Status der Ethernet-Schnittstelle
orange Ethernet-Verbindung mit einem PC/Netzwerk
besteht.
orange (blinkt) Ethernet-Verbindung besteht und Pakete werden
übertragen.
aus Ethernet-Verbindung mit einem PC/Netzwerk
besteht nicht.
Voraussetzungen
Geöffneter Konfigurationsmanager (bestehende Ver-
bindung zum Webserver der Tk-Anlage)
Durchzuführende Schritte
1.
Klicken Sie auf Administration.
48

Funktionen der LEDs

Portbelegung überprüfen
LED „Status" Benutzerführung (nach Betätigung der Taster
„Default" und „Alternate")
rot (blinkt 50/ Betätigung des Tasters „Default" wurde erkannt.
50 ms)
rot (blinkt 0,5/ Taster „Default" wurde lange genug gedrückt.
0,5 s)
orange (blinkt Betätigung des Tasters „Alternate" wurde erkannt.
50/50 ms)
orange (blinkt Taster „Alternate" wurde lange genug gedrückt.
0,5/0,5 s)
LED „Status" LED „Power" Status der Anlage (nach dem
rot rot
orange rot
grün rot
grün orange
grün orange (blinkt) Die Datenbank wird initialisiert/kon-
grün grün
LED „Status" LED „Power" Status der Anlage (Fehler)
rot (blinkt 1/ rot
1 s)
orange (blinkt rot
1/1 s)
Hinweis: Bleibt die LED „Power" – auch nach einem
Neustart – dauerhaft rot, liegt ein Fehler vor. Wenden
Sie sich an Ihren Fachhändler oder direkt an den Her-
steller.
2.
Klicken Sie auf Monitoring.
3.
Klicken Sie auf Belegung externer Ports.
Ein belegter Gesprächskanal wird durch ei-
nen roten Punkt gekennzeichnet, ein unbe-
legter Gesprächskanal durch einen grünen
Punkt.
Neustart)
Die Bootpartition wird geprüft.
Der Kernel wird aus der Bootparti-
tion geladen.
Der Kernel wird initialisiert.
Die Kernelmodule werden geladen.
vertiert.
Die Anlage ist betriebsbereit.
Es wurde keine gültige Bootparti-
tion gefunden. System wird ange-
halten.
In den beiden Bootpartitionen wur-
den keine konsistenten Kernelda-
ten gefunden. System wird
angehalten.
