Analoge Endgeräte anschließen
Entfernung/Leitungslänge zwischen den Geräten
abhängig vom verwendeten Kabel:
maximal 800 m bei einem Kabel mit einem Adern-
durchmesser von 0,6 mm
Durchzuführende Schritte
1.
Verlegen Sie die Leitung.
Hinweis: Beugen Sie Störeinflüssen vor. Vermeiden
Sie längere Parallelführung der Leitungen, insbeson-
dere neben Stromversorgungsleitungen. Verdrillen
Sie die Adernpaare.
2.
Legen Sie die Adern an den zwei Klemmen des inter-
nen a/b-Ports auf. Siehe
3.
Verbinden Sie die Anschlussdose mit den Klemmen
des internen a/b-Ports. Siehe
Weitere Schritte
Schließen Sie die Endgeräte an den Anschlussdosen
an.
24
Abb. 20.
Abb. 20.
Hinweis: Bei TAE-Anschlussdosen stecken Sie die
Anschlussstecker der Telefone oder Kombifaxgeräte
in die mit „F" bezeichneten Buchsen und die
Anschlussstecker der übrigen Geräte in die mit „N"
bezeichneten Buchsen.

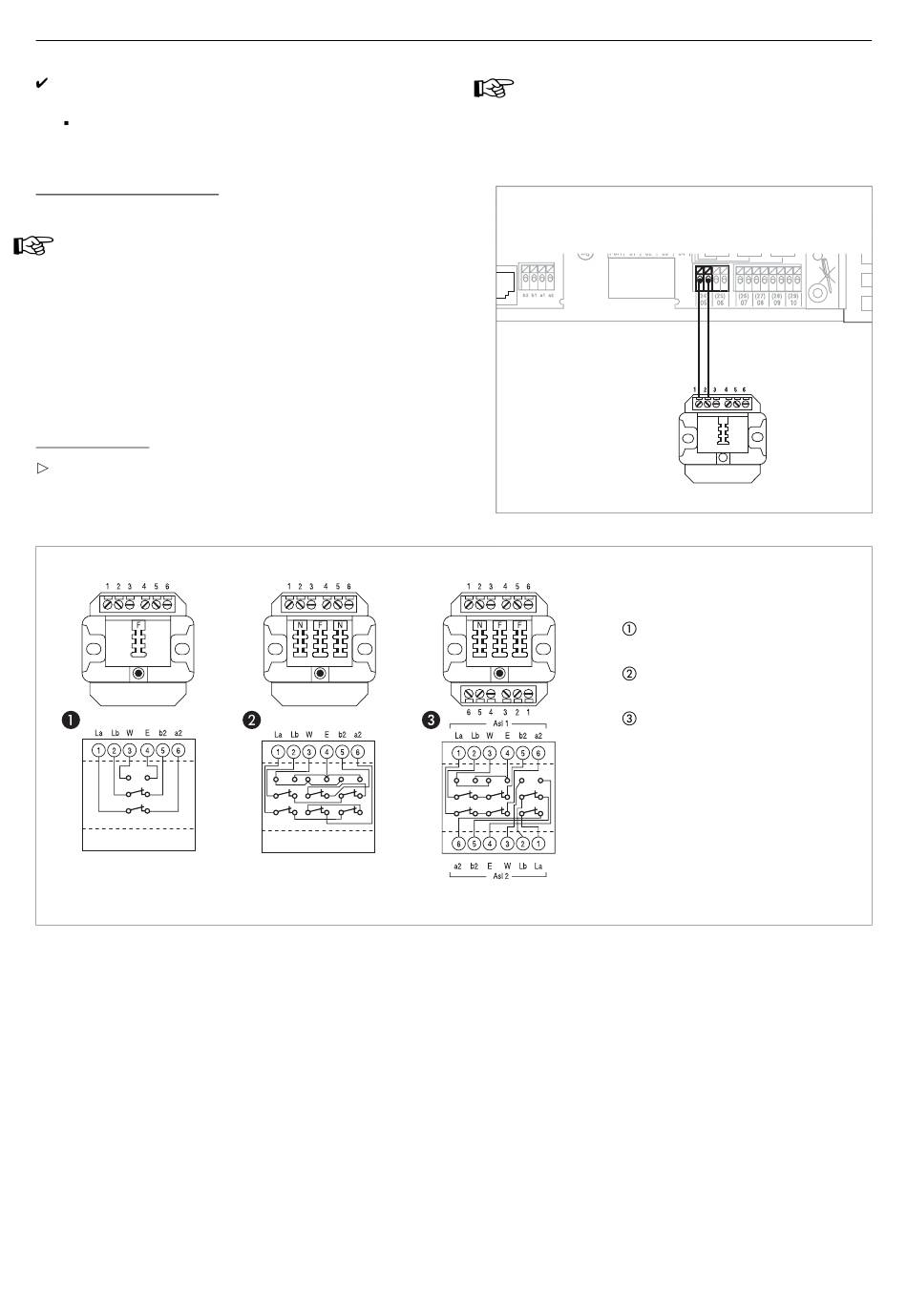

Abb. 20: Anschlussdose am internen a/b-Port
Abb. 21: Innenschaltung ver-
schiedener TAE-Anschlussdosen
TAE-Einfachdose mit Codie-
rung F
TAE-Dreifachdose mit Codie-
rung N + F + N
TAE-Dreifachdose mit Codie-
rung N + F / F
