3.2.8 Verbindungskabellänge
Beachten Sie bei der Montage der Getrenntausführung folgende Hinweise, um korrekte
Messresultate zu erhalten:
• Kabelführung fixieren oder in Panzerrohr verlegen. Besonders bei kleinen Messstoffleitfähig-
keiten kann durch Kabelbewegungen eine Verfälschung des Messsignales hervorgerufen werden.
• Kabel nicht in die Nähe von elektrischen Maschinen und Schaltelementen verlegen.
• Gegebenenfalls Potenzialausgleich zwischen Messaufnehmer und Messumformer sicherstellen.
• Die zulässige Verbindungskabellänge L
(→ Abb. 16). Es ist für alle Messstoffe eine Mindestleitfähigkeit von 50 µS/cm erforderlich.
• Bei eingeschalteter Messstoffüberwachung (MSÜ → Seite 58) beträgt die maximale
Verbindungskabellänge 10 m.
L
max

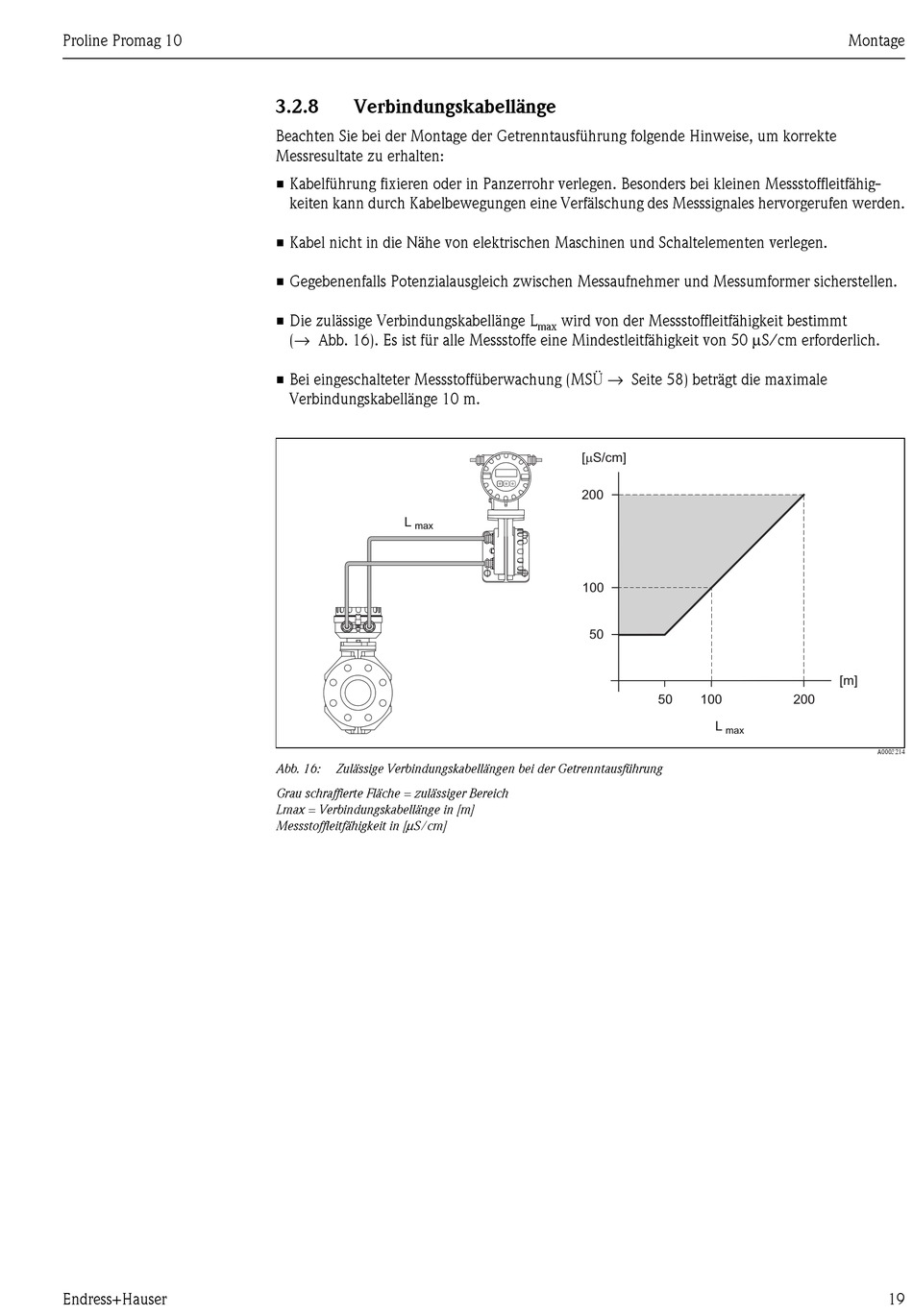

Abb. 16: Zulässige Verbindungskabellängen bei der Getrenntausführung
Grau schraffierte Fläche = zulässiger Bereich
Lmax = Verbindungskabellänge in [m]
µ
Messstoffleitfähigkeit in [ S/cm]
wird von der Messstoffleitfähigkeit bestimmt
max
m
[ S/cm]
200
100
50
50 100
