PROline Promag 53
Endress+Hauser
Durchflusskennwerte Promag H (US-Einheiten)
Nennweite Empfohlene
Durchflussmenge
min./max. Endwert
[inch] [mm] (v ~ 0,3 bzw. 10 m/s)
1/12" 2 0,015...0,5 gal/min
5/32" 4 0,07...2 gal/min
5/16" 8 0,25...8 gal/min
1/2" 15 1,0...27 gal/min
1" 22 2,5...65 gal/min
1 1/2" 40 7...190 gal/min
2" 50 10...300 gal/min
2 1/2" 65 16...500 gal/min
3" 80 24...800 gal/min
4" 100 40...1250 gal/min
3.2.8 Verbindungskabellänge
Beachten Sie bei der Montage der Getrenntausführung folgende Hinweise, um korrekte
Messresultate zu erhalten:
• Kabelführung fixieren oder in Panzerrohr verlegen. Besonders bei kleinen Messstoff-
leitfähigkeiten kann durch Kabelbewegungen eine Verfälschung des Messsignales
hervorgerufen werden.
• Kabel nicht in die Nähe von elektrischen Maschinen und Schaltelementen verlegen.
• Gegebenenfalls Potenzialausgleich zwischen Messaufnehmer und Messumformer
sicherstellen.
• Die zulässige Kabellänge Lmax wird von der Messstoffleitfähigkeit bestimmt
(Abb. 15). Zur Messung von demineralisiertem Wasser ist eine Mindestleitfähigkeit
von 20 µS/cm erforderlich.
L

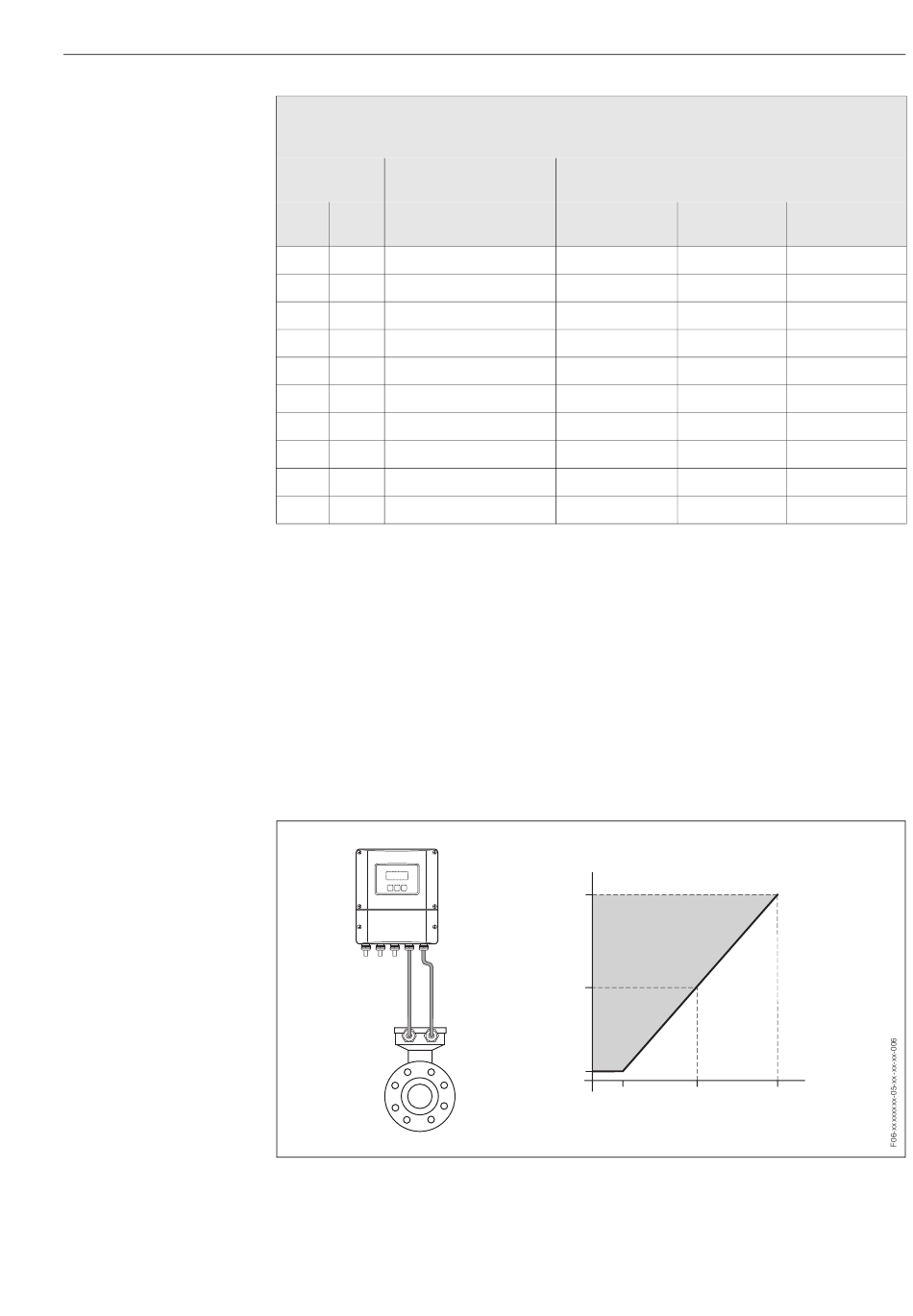

Abb. 15: Zulässige Verbindungskabellänge bei der Getrenntausführung
Grau schraffierte Fläche = zulässiger Bereich
Lmax = Verbindungskabellänge in [m]
µ
Messstoffleitfähigkeit in [ S/cm]
Endwert
(v ~ 2,5 m/s)
0,1 gal/min
0,5 gal/min
2 gal/min
6 gal/min
18 gal/min
50 gal/min
75 gal/min
130 gal/min
200 gal/min
300 gal/min
µ
[ S/cm]
200
100
max
5
10
3 Montage
Werkeinstellungen
Impulswertigkeit Schleichmenge
(~ 2 Pulse/s) (v ~ 0,04 m/s)
0,001 gal 0,002 gal/min
0,005 gal 0,008 gal/min
0,02 gal 0,025 gal/min
0,05 gal 0,10 gal/min
0,20 gal 0,25 gal/min
0,50 gal 0,75 gal/min
0,50 gal 1,25 gal/min
1 gal 2,0 gal/min
2 gal 2,5 gal/min
2 gal 4,0 gal/min
[m]
100 200
L
max
25
