Verdrahtung
!
"
42

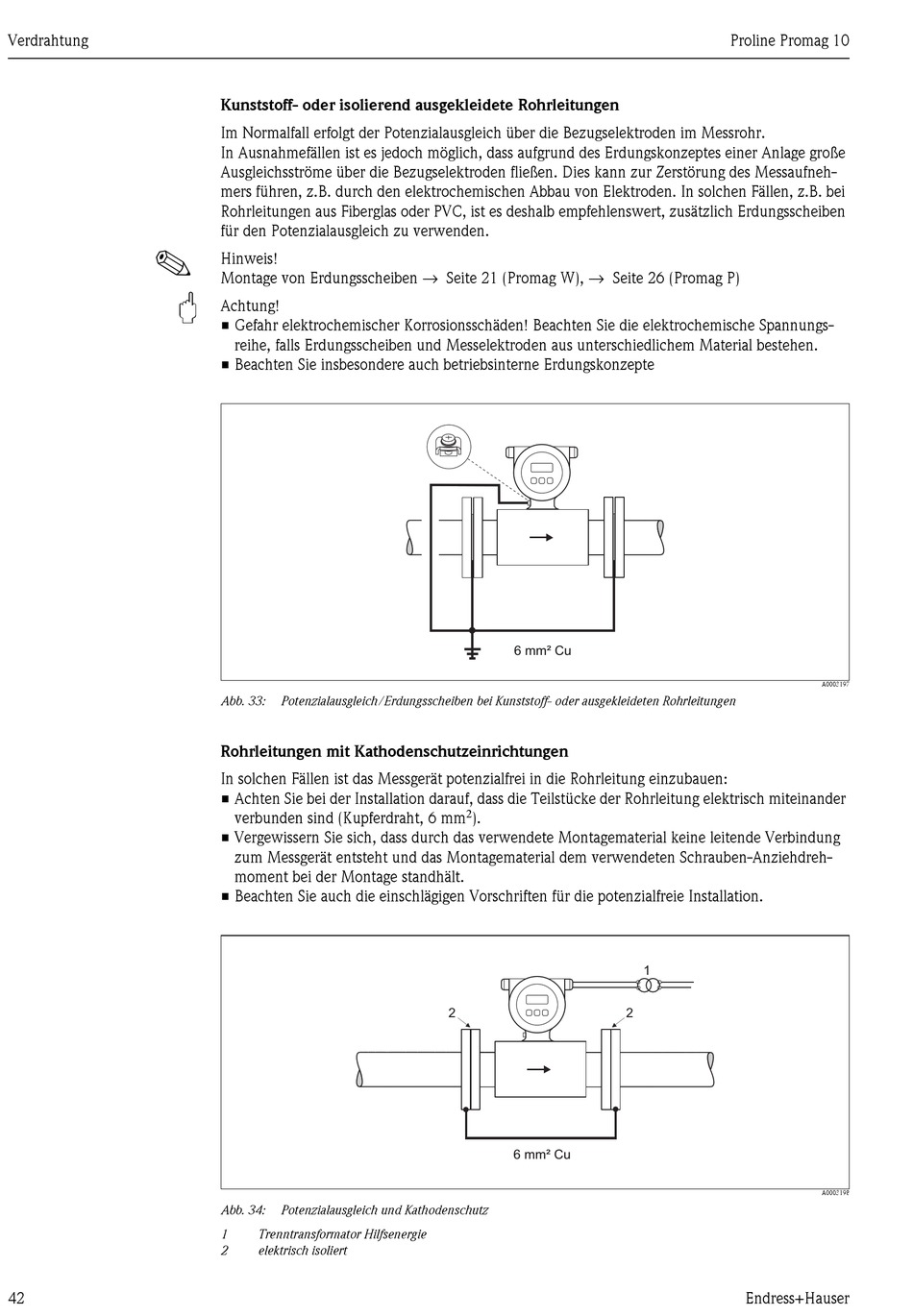

Kunststoff- oder isolierend ausgekleidete Rohrleitungen
Im Normalfall erfolgt der Potenzialausgleich über die Bezugselektroden im Messrohr.
In Ausnahmefällen ist es jedoch möglich, dass aufgrund des Erdungskonzeptes einer Anlage große
Ausgleichsströme über die Bezugselektroden fließen. Dies kann zur Zerstörung des Messaufneh-
mers führen, z.B. durch den elektrochemischen Abbau von Elektroden. In solchen Fällen, z.B. bei
Rohrleitungen aus Fiberglas oder PVC, ist es deshalb empfehlenswert, zusätzlich Erdungsscheiben
für den Potenzialausgleich zu verwenden.
Hinweis!
Montage von Erdungsscheiben → Seite 21 (Promag W), → Seite 26 (Promag P)
Achtung!
• Gefahr elektrochemischer Korrosionsschäden! Beachten Sie die elektrochemische Spannungs-
reihe, falls Erdungsscheiben und Messelektroden aus unterschiedlichem Material bestehen.
• Beachten Sie insbesondere auch betriebsinterne Erdungskonzepte
Abb. 33: Potenzialausgleich/Erdungsscheiben bei Kunststoff- oder ausgekleideten Rohrleitungen

Rohrleitungen mit Kathodenschutzeinrichtungen

In solchen Fällen ist das Messgerät potenzialfrei in die Rohrleitung einzubauen:
• Achten Sie bei der Installation darauf, dass die Teilstücke der Rohrleitung elektrisch miteinander
verbunden sind (Kupferdraht, 6 mm
• Vergewissern Sie sich, dass durch das verwendete Montagematerial keine leitende Verbindung
zum Messgerät entsteht und das Montagematerial dem verwendeten Schrauben-Anziehdreh-
moment bei der Montage standhält.
• Beachten Sie auch die einschlägigen Vorschriften für die potenzialfreie Installation.
Abb. 34: Potenzialausgleich und Kathodenschutz
1 Trenntransformator Hilfsenergie
2 elektrisch isoliert
6 mm² Cu
2
).
2
6 mm² Cu
Proline Promag 10
1
2
