Proline Promag 10
Endress+Hauser

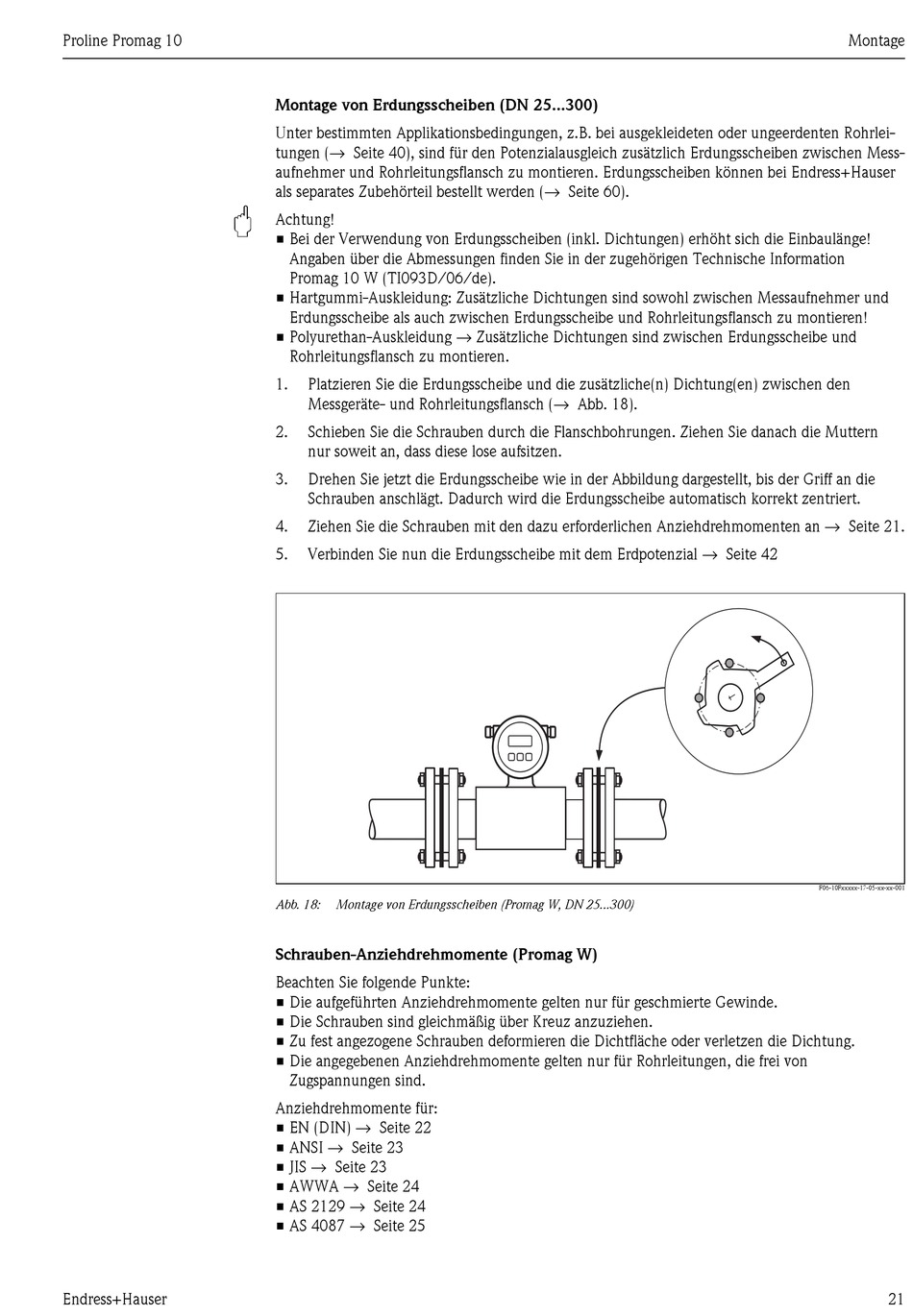

Montage von Erdungsscheiben (DN 25...300)
Unter bestimmten Applikationsbedingungen, z.B. bei ausgekleideten oder ungeerdenten Rohrlei-
tungen (→ Seite 40), sind für den Potenzialausgleich zusätzlich Erdungsscheiben zwischen Mess-
aufnehmer und Rohrleitungsflansch zu montieren. Erdungsscheiben können bei Endress+Hauser
als separates Zubehörteil bestellt werden (→ Seite 60).
"
Achtung!
• Bei der Verwendung von Erdungsscheiben (inkl. Dichtungen) erhöht sich die Einbaulänge!
Angaben über die Abmessungen finden Sie in der zugehörigen Technische Information
Promag 10 W (TI093D/06/de).
• Hartgummi-Auskleidung: Zusätzliche Dichtungen sind sowohl zwischen Messaufnehmer und
Erdungsscheibe als auch zwischen Erdungsscheibe und Rohrleitungsflansch zu montieren!
• Polyurethan-Auskleidung → Zusätzliche Dichtungen sind zwischen Erdungsscheibe und
Rohrleitungsflansch zu montieren.
1. Platzieren Sie die Erdungsscheibe und die zusätzliche(n) Dichtung(en) zwischen den
Messgeräte- und Rohrleitungsflansch (→ Abb. 18).
2. Schieben Sie die Schrauben durch die Flanschbohrungen. Ziehen Sie danach die Muttern
nur soweit an, dass diese lose aufsitzen.
3. Drehen Sie jetzt die Erdungsscheibe wie in der Abbildung dargestellt, bis der Griff an die
Schrauben anschlägt. Dadurch wird die Erdungsscheibe automatisch korrekt zentriert.
Ziehen Sie die Schrauben mit den dazu erforderlichen Anziehdrehmomenten an → Seite 21.
4.
Verbinden Sie nun die Erdungsscheibe mit dem Erdpotenzial → Seite 42
5.
Abb. 18: Montage von Erdungsscheiben (Promag W, DN 25...300)
Schrauben-Anziehdrehmomente (Promag W)
Beachten Sie folgende Punkte:
• Die aufgeführten Anziehdrehmomente gelten nur für geschmierte Gewinde.
• Die Schrauben sind gleichmäßig über Kreuz anzuziehen.
• Zu fest angezogene Schrauben deformieren die Dichtfläche oder verletzen die Dichtung.
• Die angegebenen Anziehdrehmomente gelten nur für Rohrleitungen, die frei von
Zugspannungen sind.
Anziehdrehmomente für:
• EN (DIN) → Seite 22
• ANSI → Seite 23
• JIS → Seite 23
• AWWA → Seite 24
• AS 2129 → Seite 24
• AS 4087 → Seite 25
Montage
F06-10Fxxxxx-17-05-xx-xx-001
