Endress+Hauser Proline Promag 10 Betriebsanleitung Seite 34

Verdrahtung
34
d
c
b

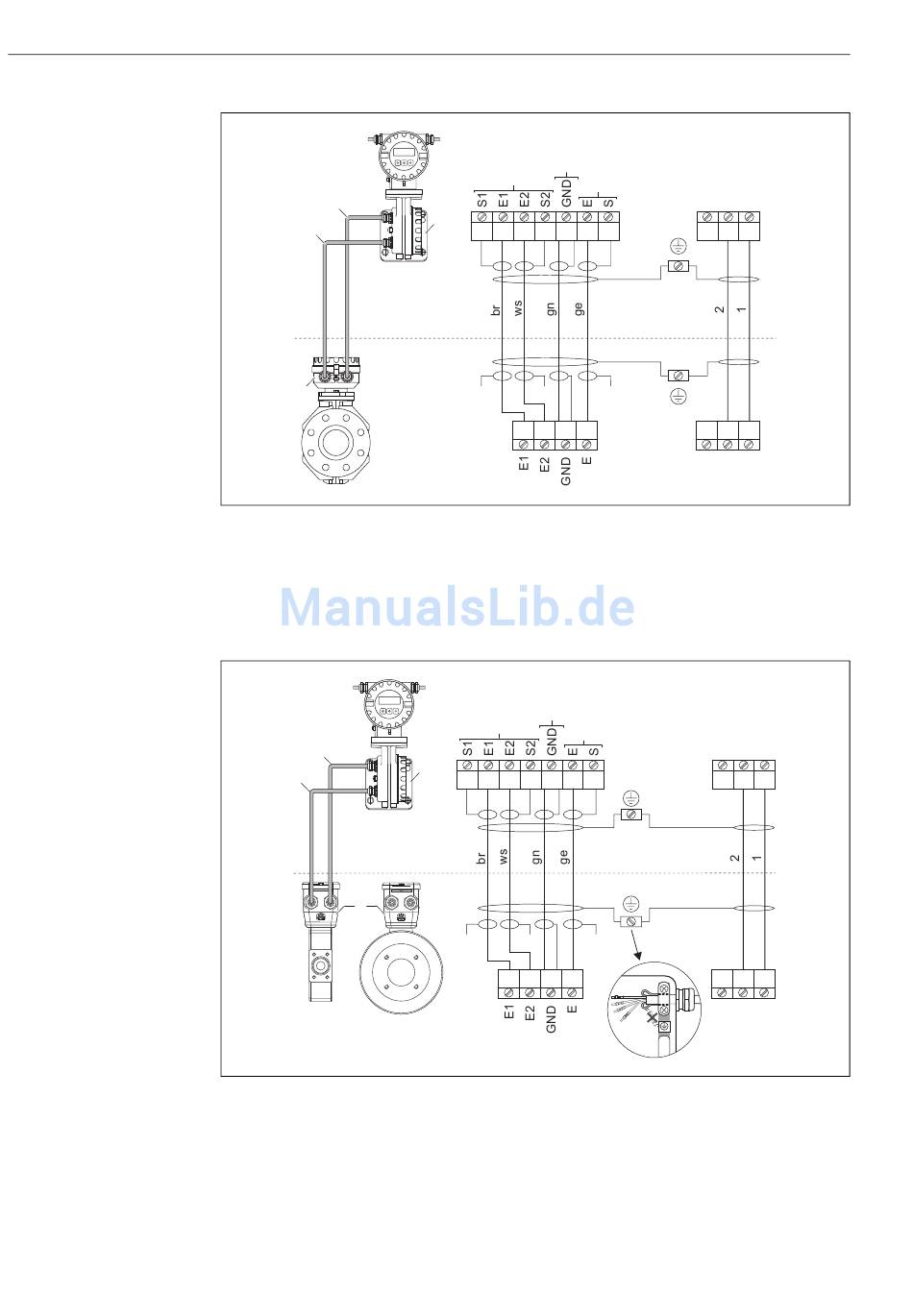

Abb. 25: Anschluss der Getrenntausführung Promag W/P
a Anschlussklemmenraum Wandaufbaugehäuse
b Anschlussgehäusedeckel Messaufnehmer
c Signalkabel
d Spulenstromkabel
n.c. nicht angeschlossene, isolierte Kabelschirme
d
c
c
DN 2...25 DN 40...100
Abb. 26: Anschluss der Getrenntausführung Promag H
a Anschlussklemmenraum Wandaufbaugehäuse
b Anschlussgehäusedeckel Messaufnehmer
c Signalkabel
d Spulenstromkabel
n.c. nicht angeschlossene, isolierte Kabelschirme
Elektrodenkreis
Rohr
Messsignal
a
6 5 7 8 4 37 36
n.c. n.c.
5 7 4 37
Elektrodenkreis
Rohr
Messsignal
MSÜ
a
6 5 7 8 4 37 36
b
n.c. n.c.
5 7 4 37
Proline Promag 10
MSÜ
Spulenkreis
42 41
n.c.
42 41
Spulenkreis
42 41
n.c.
42 41
