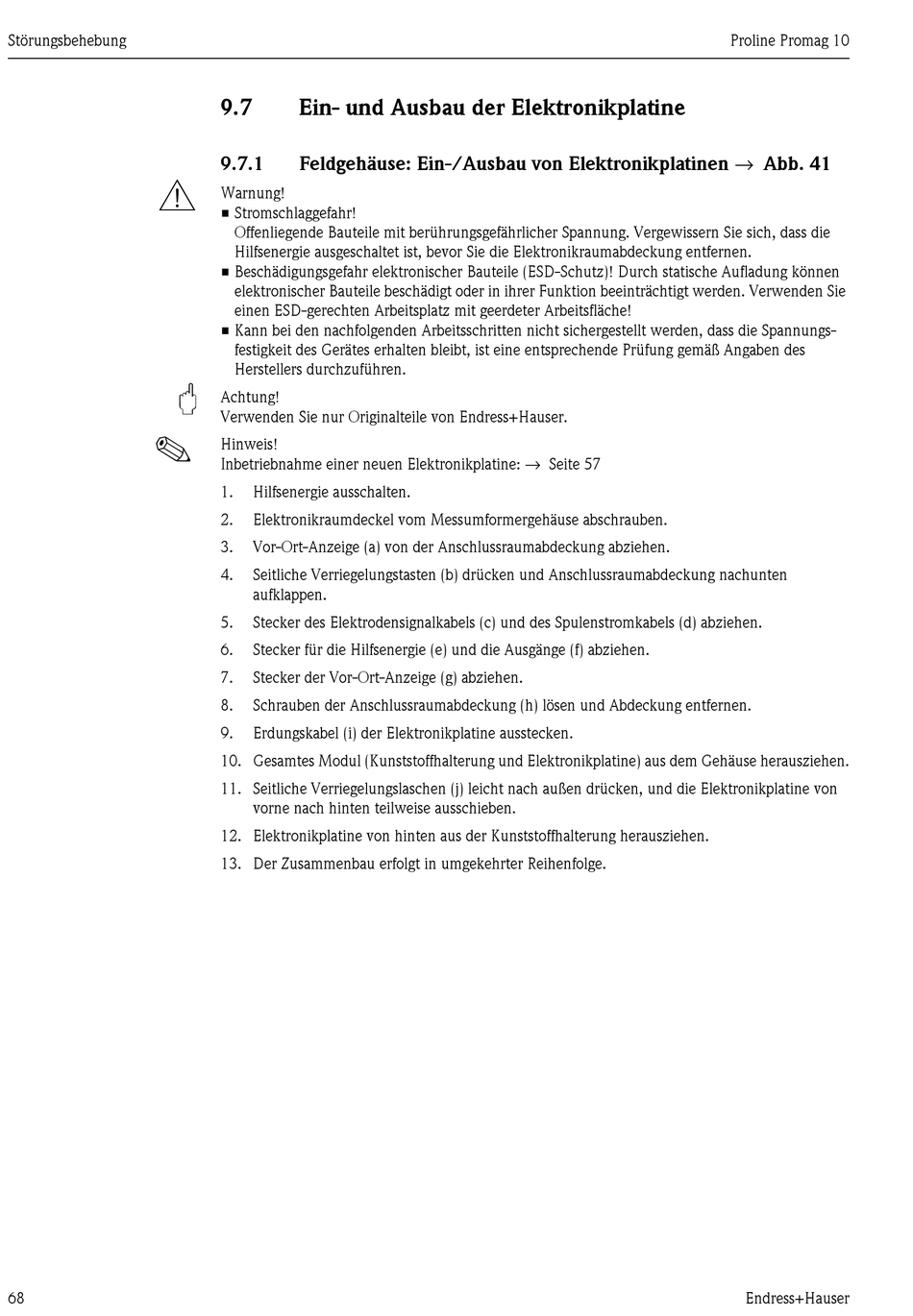

9.7
Ein- und Ausbau der Elektronikplatine
Feldgehäuse: Ein-/Ausbau von Elektronikplatinen → Abb. 41
9.7.1
Warnung!
• Stromschlaggefahr!
Offenliegende Bauteile mit berührungsgefährlicher Spannung. Vergewissern Sie sich, dass die
Hilfsenergie ausgeschaltet ist, bevor Sie die Elektronikraumabdeckung entfernen.
• Beschädigungsgefahr elektronischer Bauteile (ESD-Schutz)! Durch statische Aufladung können
elektronischer Bauteile beschädigt oder in ihrer Funktion beeinträchtigt werden. Verwenden Sie
einen ESD-gerechten Arbeitsplatz mit geerdeter Arbeitsfläche!
• Kann bei den nachfolgenden Arbeitsschritten nicht sichergestellt werden, dass die Spannungs-
festigkeit des Gerätes erhalten bleibt, ist eine entsprechende Prüfung gemäß Angaben des
Herstellers durchzuführen.
Achtung!
Verwenden Sie nur Originalteile von Endress+Hauser.
Hinweis!
Inbetriebnahme einer neuen Elektronikplatine: → Seite 57
1.
Hilfsenergie ausschalten.
2.
Elektronikraumdeckel vom Messumformergehäuse abschrauben.
3.
Vor-Ort-Anzeige (a) von der Anschlussraumabdeckung abziehen.
4.
Seitliche Verriegelungstasten (b) drücken und Anschlussraumabdeckung nachunten
aufklappen.
5.
Stecker des Elektrodensignalkabels (c) und des Spulenstromkabels (d) abziehen.
6.
Stecker für die Hilfsenergie (e) und die Ausgänge (f) abziehen.
7.
Stecker der Vor-Ort-Anzeige (g) abziehen.
8.
Schrauben der Anschlussraumabdeckung (h) lösen und Abdeckung entfernen.
9.
Erdungskabel (i) der Elektronikplatine ausstecken.
10. Gesamtes Modul (Kunststoffhalterung und Elektronikplatine) aus dem Gehäuse herausziehen.
11. Seitliche Verriegelungslaschen (j) leicht nach außen drücken, und die Elektronikplatine von
vorne nach hinten teilweise ausschieben.
12. Elektronikplatine von hinten aus der Kunststoffhalterung herausziehen.
13. Der Zusammenbau erfolgt in umgekehrter Reihenfolge.
