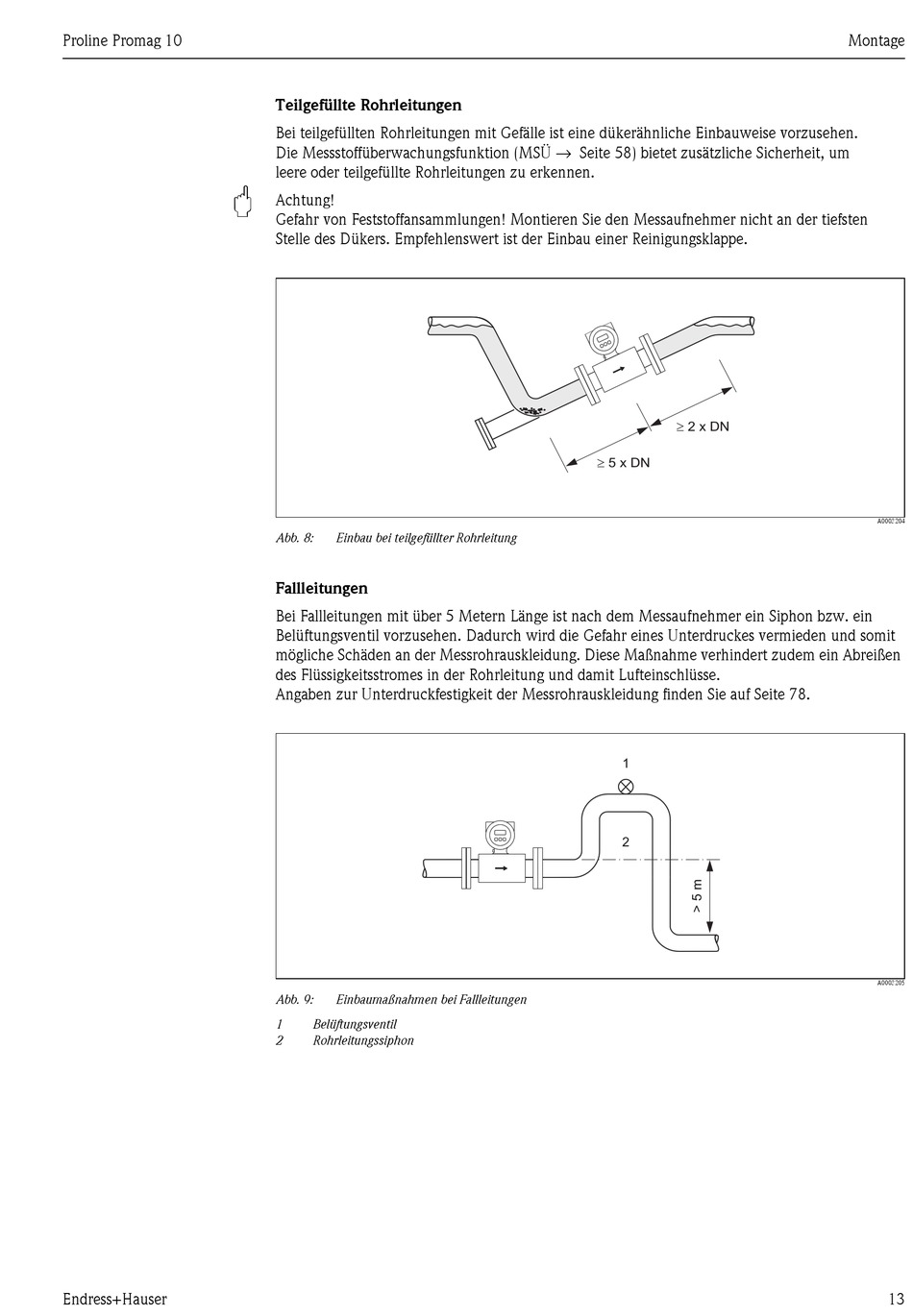

Endress+Hauser Proline Promag 10 Betriebsanleitung Seite 13

Proline Promag 10
Endress+Hauser
Teilgefüllte Rohrleitungen
Bei teilgefüllten Rohrleitungen mit Gefälle ist eine dükerähnliche Einbauweise vorzusehen.
Die Messstoffüberwachungsfunktion (MSÜ → Seite 58) bietet zusätzliche Sicherheit, um
leere oder teilgefüllte Rohrleitungen zu erkennen.
"
Achtung!
Gefahr von Feststoffansammlungen! Montieren Sie den Messaufnehmer nicht an der tiefsten
Stelle des Dükers. Empfehlenswert ist der Einbau einer Reinigungsklappe.
Abb. 8: Einbau bei teilgefüllter Rohrleitung
Fallleitungen
Bei Fallleitungen mit über 5 Metern Länge ist nach dem Messaufnehmer ein Siphon bzw. ein
Belüftungsventil vorzusehen. Dadurch wird die Gefahr eines Unterdruckes vermieden und somit
mögliche Schäden an der Messrohrauskleidung. Diese Maßnahme verhindert zudem ein Abreißen
des Flüssigkeitsstromes in der Rohrleitung und damit Lufteinschlüsse.
Angaben zur Unterdruckfestigkeit der Messrohrauskleidung finden Sie auf Seite 78.
Abb. 9: Einbaumaßnahmen bei Fallleitungen
1 Belüftungsventil
2 Rohrleitungssiphon
³ 2 x DN
³ 5 x DN
1
2
Montage
A0003204
A0003205
13
